Removal [08/2015 - ]: Procedure
- PRECAUTION NOTE:
After turning the ignition switch off, waiting time may be required before disconnecting the cable from the battery terminal. Therefore, make sure to sure to read the disconnecting the cable from the battery terminal notice before proceeding with work. Refer to
PRECAUTION [08/2015 - 08/2017] , or refer to
PRECAUTION [08/2017 - 08/2019] , or refer to
- DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL WARNING:
Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the SRS system.
NOTE:When disconnecting the cable, some systems need to be initialized after the cable is reconnected. Refer to
INITIALIZATION [08/2015 - 08/2017] , or refer to
INITIALIZATION [08/2017 - 08/2018] , or refer to
INITIALIZATION [08/2018 - 08/2019] , or refer to
- PLACE FRONT WHEELS FACING STRAIGHT AHEAD
- REMOVE LOWER NO. 3 STEERING WHEEL COVER
Refer to
PROCEDURE - Step 3 [08/2015 - 08/2019] , or refer to
- REMOVE LOWER NO. 2 STEERING WHEEL COVER
Refer to
PROCEDURE - Step 3 [08/2015 - 08/2019] , or refer to
- REMOVE STEERING PAD
Refer to
PROCEDURE - Step 5 [08/2015 - 08/2019] , or refer to
- REMOVE STEERING WHEEL ASSEMBLY
Refer to
PROCEDURE - Step 6 [08/2015 - 08/2017] , or refer to
PROCEDURE - Step 6 [08/2017 - 08/2019] , or refer to
- REMOVE LOWER STEERING COLUMN COVER
Refer to
PROCEDURE - Step 8 [08/2015 - 08/2017] , or refer to
PROCEDURE - Step 8 [08/2017 - 08/2019] , or refer to
- REMOVE UPPER STEERING COLUMN COVER
Refer to
PROCEDURE - Step 9 [08/2015 - 08/2017] , or refer to
PROCEDURE - Step 9 [08/2017 - 08/2019] , or refer to
- REMOVE SPIRAL CABLE SUB-ASSEMBLY
Refer to
PROCEDURE - Step 10 [08/2015 - 08/2019] , or refer to

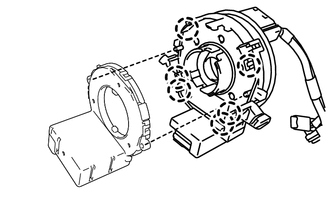

- REMOVE STEERING ANGLE SENSOR
- Detach the 6 claws and remove the sensor.
