Components [12/2018 - ]

Fig 1: Fuel Tank Pressure Sensor Replacement Components (1 Of 2)
GTY905849Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A for 2WD - -
*1 REAR SEAT CUSHION ASSEMBLY *2 REAR SEAT CUSHION LOCK HOOK
*3 NO. 3 WIRING HARNESS PROTECTOR *4 REAR FLOOR SERVICE HOLE COVER
*5 BUTYL TAPE *6 FUEL TANK PRESSURE SENSOR (VAPOR PRESSURE SENSOR)
*7 TUBE JOINT CLIP - -
• Non-reusable part - -

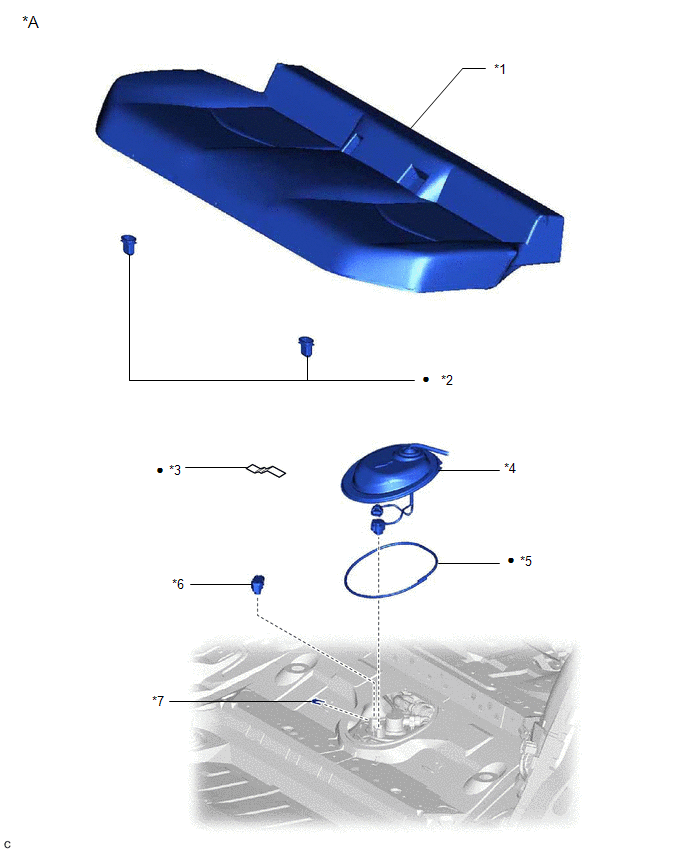

Fig 2: Fuel Tank Pressure Sensor Replacement Components (2 Of 2)
GTY944498Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A for AWD - -
*1 REAR SEAT CUSHION ASSEMBLY *2 REAR SEAT CUSHION LOCK HOOK
*3 NO. 3 WIRING HARNESS PROTECTOR *4 REAR FLOOR SERVICE HOLE COVER
*5 BUTYL TAPE *6 FUEL TANK PRESSURE SENSOR (VAPOR PRESSURE SENSOR)
*7 TUBE JOINT CLIP - -
• Non-reusable part - -
