Inspection Procedure
- INSPECT STARTER CUT RELAY
- Remove the starter cut relay.

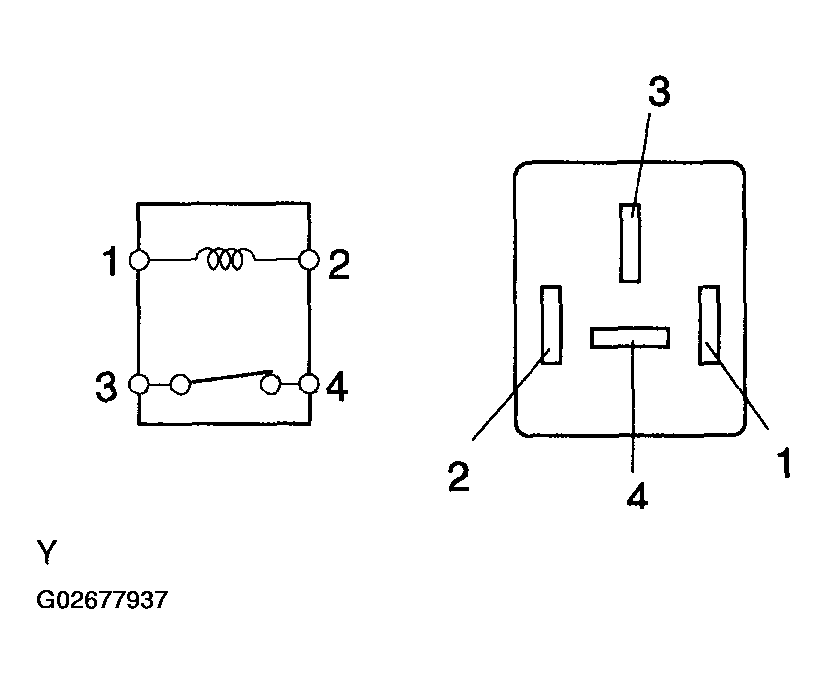

- Measure the resistance of relay.
TESTER CONNECTION SPECIFIED CONDITION CHART (1 OF 2)Tester Connection Specified Condition 3-5 10 kΩ or higher 3-5 Below 1 Ω (when battery voltage is applied to terminals 1 and 2) - NG: REPLACE RELAY
OK:Go To Next Step
- CHECK WIRE HARNESS (TVIP ECU - BODY GROUND)

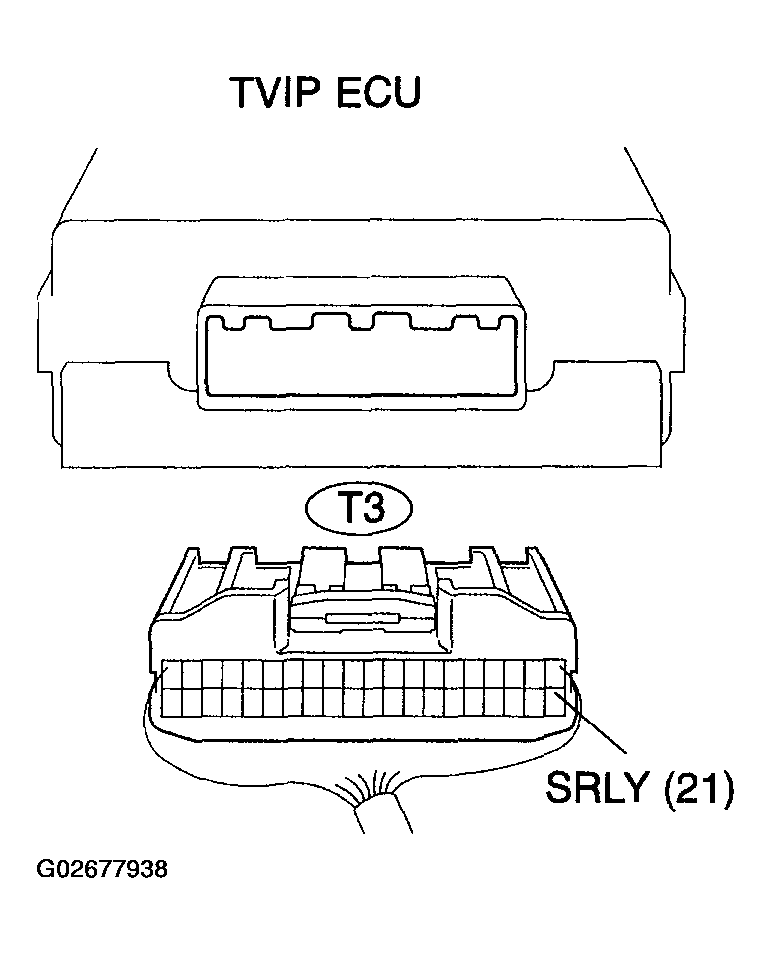

- Disconnect the T3 TVIP ECU connector.
- Turn the ignition switch START.
- Check the voltage of the wire harness side connector.
TESTER CONNECTION SPECIFIED CONDITION CHART (2 OF 2)Tester Connection Specified Condition SRLY (T3-21 ) - Body ground 10 to 14 V - NG: REPAIR OR REPLACE WIRE HARNESS AND CONNECTOR
OK: Go To Next Step
CHECK AND REPLACE TVIP ECU (See ELECTRONIC CIRCUIT INSPECTION PROCEDURE )
