COMPONENT LOCATIONS
| Component | Location |
|---|---|

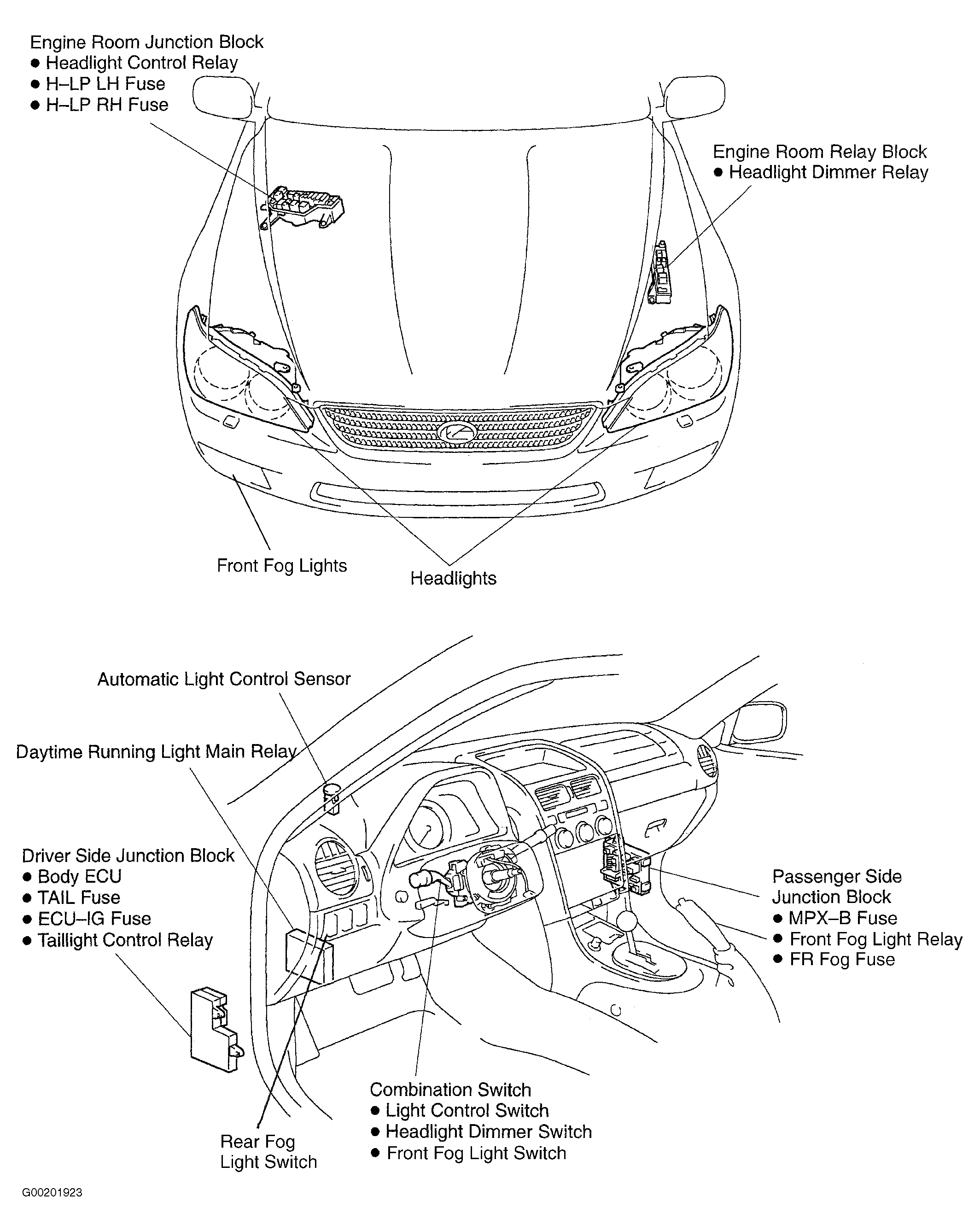

| Automatic Light Control Sensor | Fig 1 |

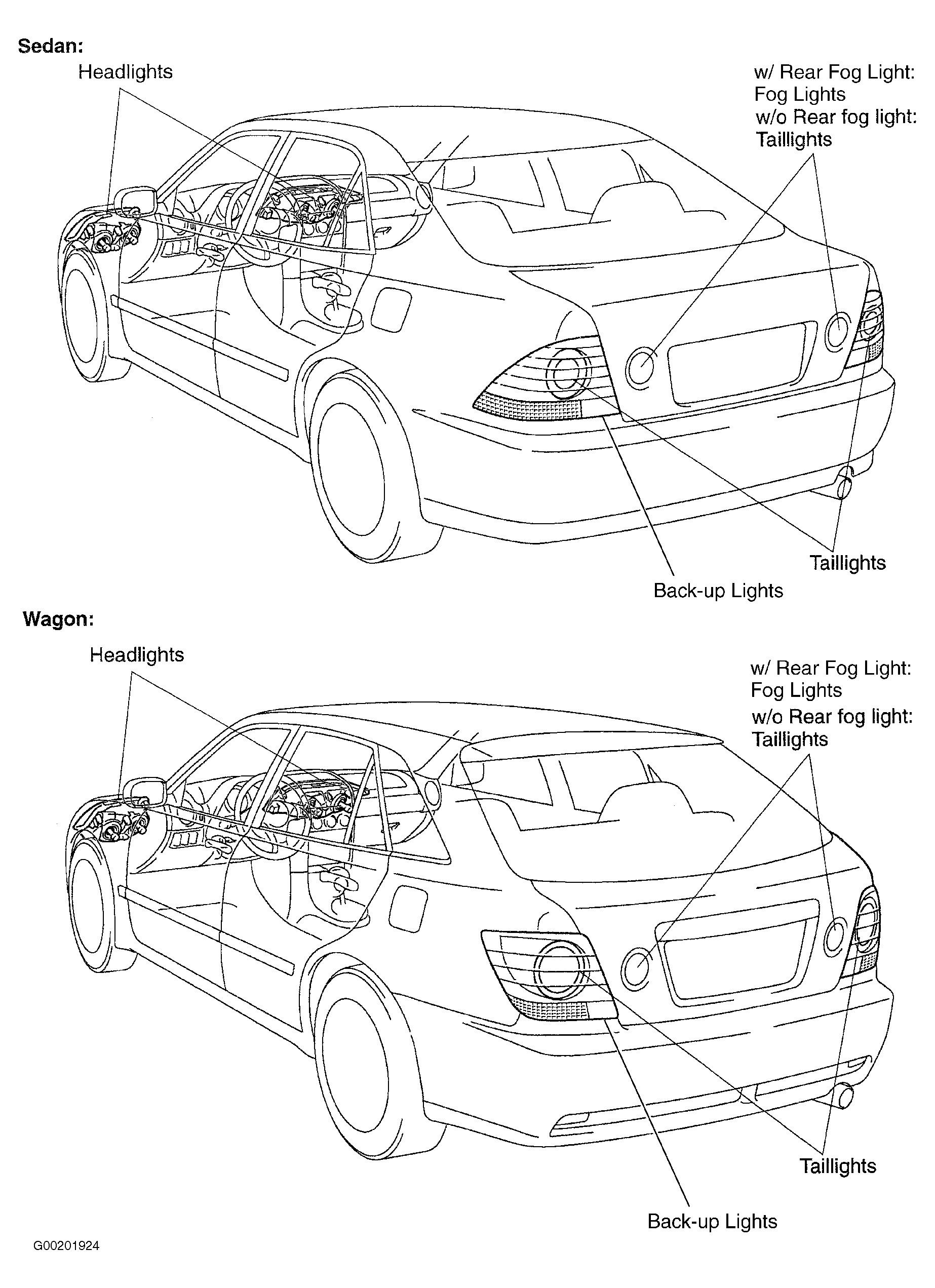

| Back-Up Lights | Fig 2 |
| Body ECU (Driver Side J/B) | Fig 1, Fig 4 & Fig 5 |
| Combination Switch | Fig 1 |
| Daytime Running Light Main Relay | Fig 1 |
| DOME Fuse (Passenger Side J/B) | Fig 4 & Fig 5 |

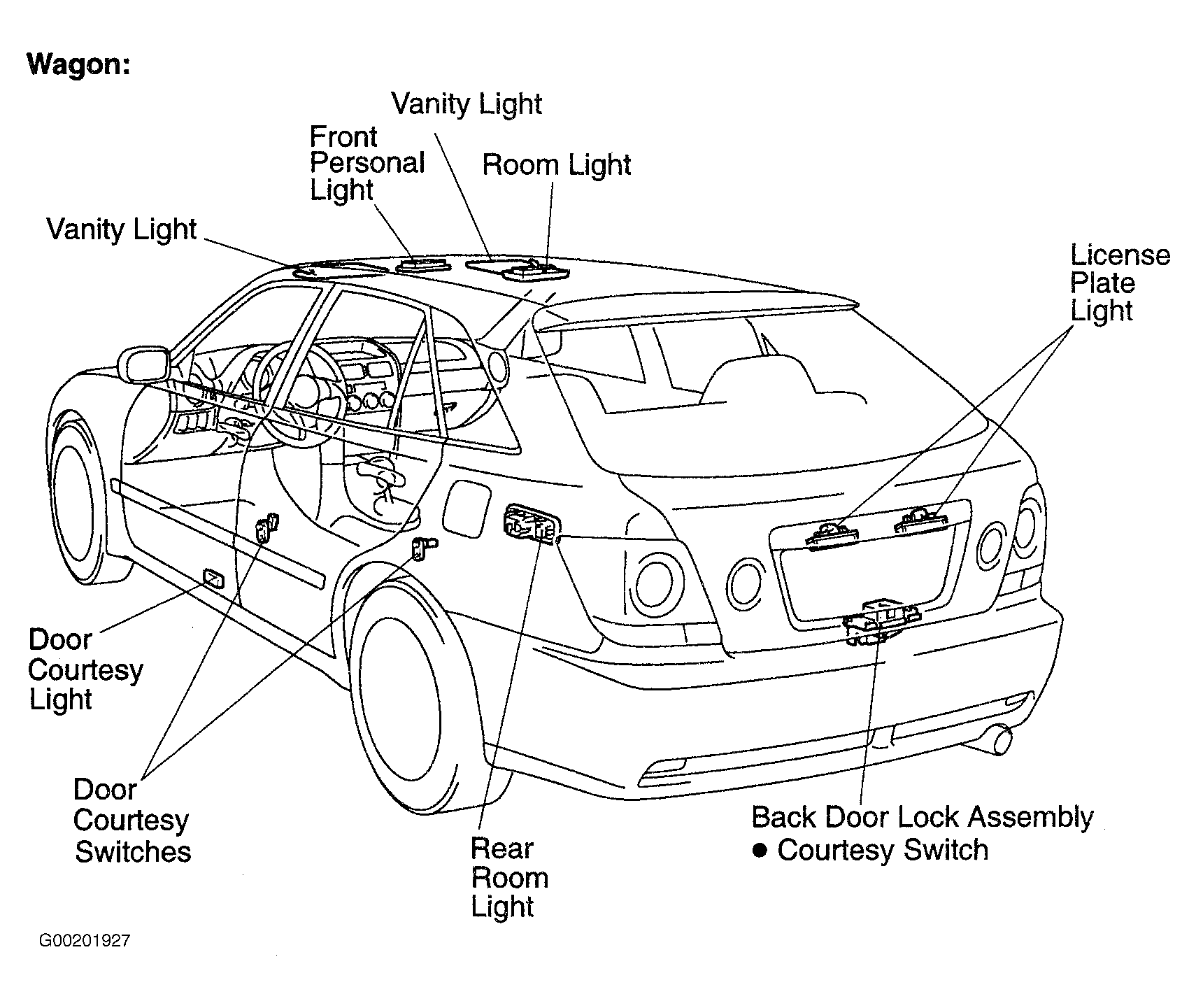

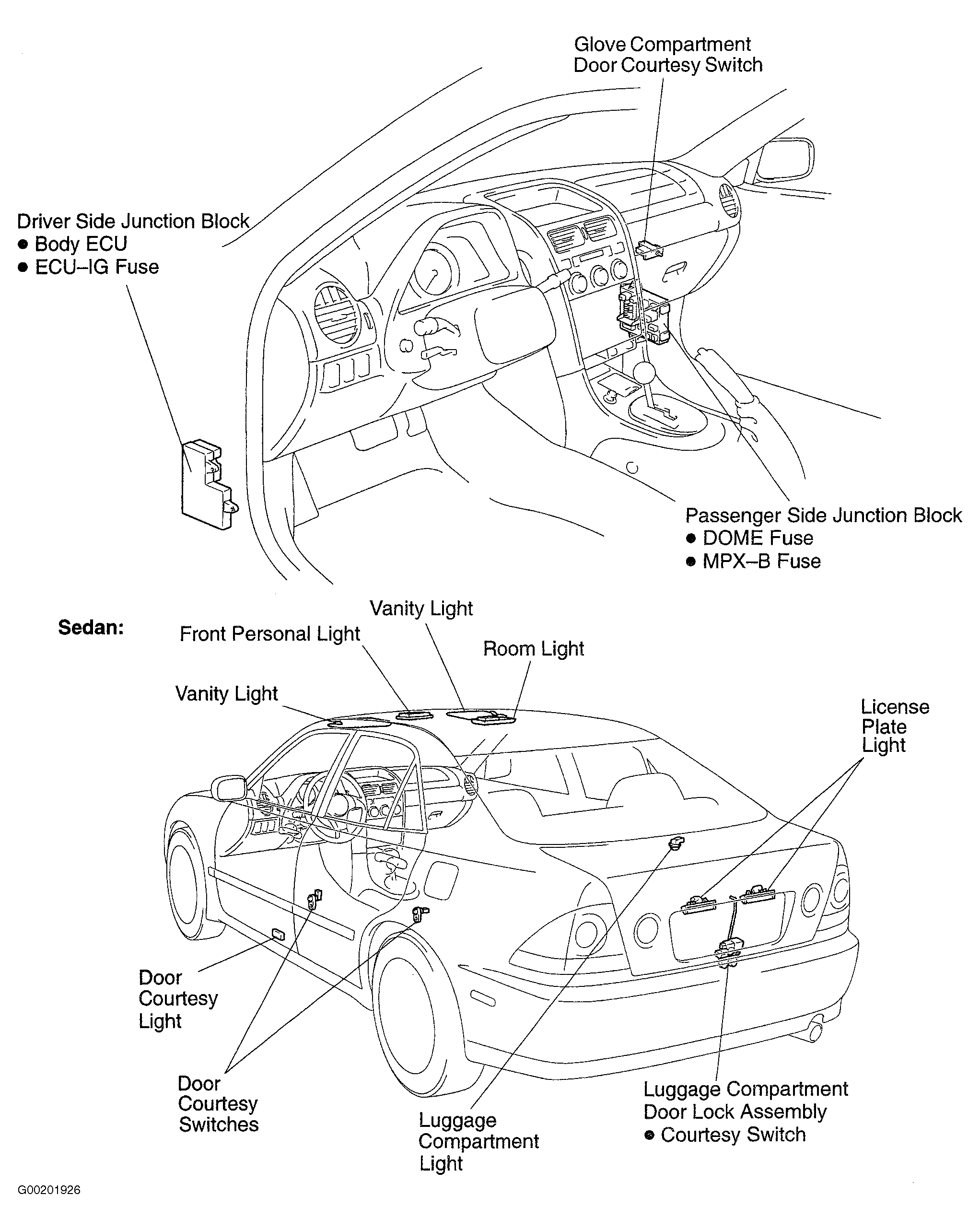

| Door Courtesy Switches | Fig 4 & Fig 5 |
| ECU-IG Fuse (Driver Side J/B) | Fig 1, Fig 4 & Fig 5 |
| Front Fog Lights | Fig 1 |
| Front Fog Light Relay (Passenger Side J/B) | Fig 1 |
| FR FOG Fuse (Passenger Side J/B) | Fig 1 |
| Glove Compartment Door Courtesy Switch | Fig 4 & Fig 5 |
| H-LP LH Fuse (Engine Room J/B) | Fig 1 |
| H-LP RH Fuse (Engine Room J/B) | Fig 1 |
| Headlights | Fig 1 & Fig 2 |

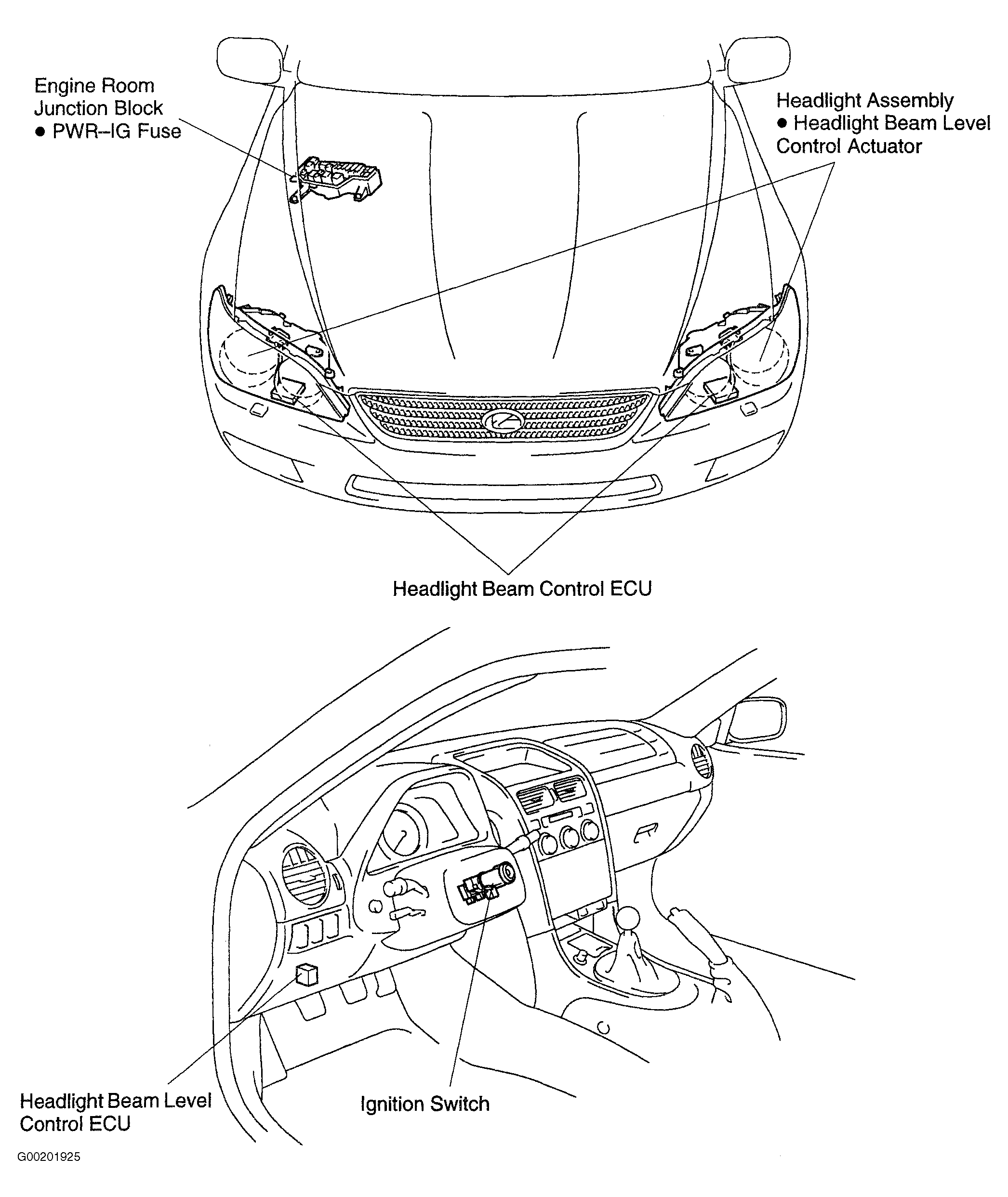

| Headlight Beam Control ECU | Fig 3 |
| Headlight Beam Level Control Actuator | Fig 3 |
| Headlight Beam Level Control ECU | Fig 3 |
| Headlight Dimmer Relay (Engine Room R/B) | Fig 1 |
| Interior Lights | Fig 4 & Fig 5 |
| MPX-B Fuse (Passenger Side J/B) | Fig 1, Fig 4 & Fig 5 |
| PWR-IG Fuse (Engine Room J/B) | Fig 3 |
| Rear Fog Lights | Fig 2 |
| Rear Fog Light Switch | Fig 1 |
| TAIL Fuse (Driver Side J/B) | Fig 1 |
| Taillights | Fig 2 |
| Taillight Control Relay (Driver Side J/B) | Fig 1 |
