Crankshaft Position Sensor, Camshaft Position Sensor, Knock Sensor And Oil Control Solenoid
- 2.0 L model

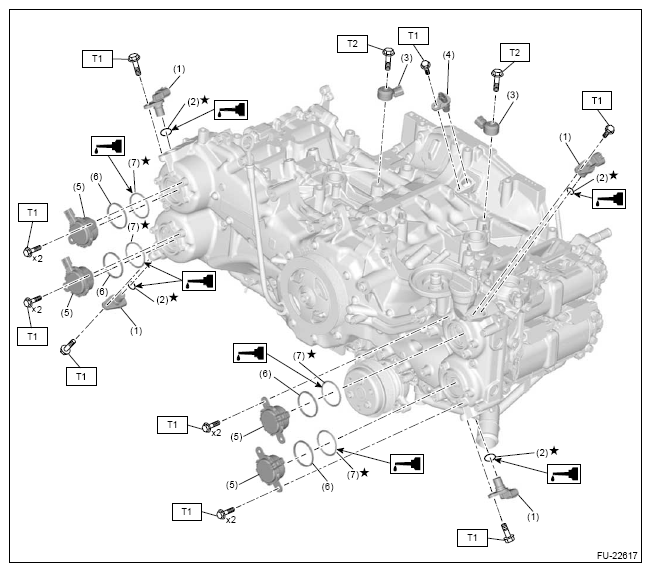

Fig 1: Crankshaft Position Sensor, Camshaft Position Sensor, Knock Sensor And Oil Control Solenoid Components Location (2.0 L Model)
| (1) | CAMSHAFT POSITION SENSOR |
| (2) | O-ring |
| (3) | KNOCK SENSOR |
| (4) | CRANKSHAFT POSITION SENSOR |
| (5) | OIL CONTROL SOLENOID |
| (6) | Back-up ring |
| (7) | O-ring |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6.4 (0.7, 4.7)
T2: 25 (2.5, 18.4)
- 2.5 L model

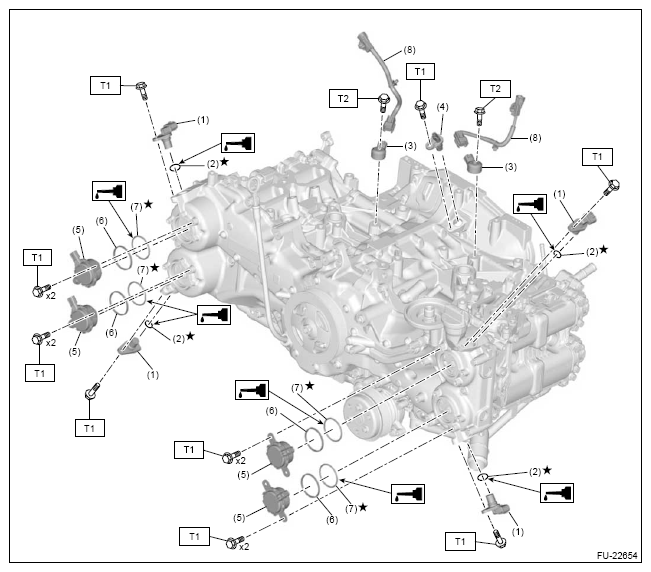

Fig 2: Crankshaft Position Sensor, Camshaft Position Sensor, Knock Sensor And Oil Control Solenoid Components Location (2.5 L Model)
| (1) | CAMSHAFT POSITION SENSOR |
| (2) | O-ring |
| (3) | KNOCK SENSOR |
| (4) | CRANKSHAFT POSITION SENSOR |
| (5) | OIL CONTROL SOLENOID |
| (6) | Back-up ring |
| (7) | O-ring |
| (8) | Coupling harness |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6.4 (0.7, 4.7)
T2: 24 (2.4, 17.7)
