Crankshaft Position Sensor, Camshaft Position Sensor, Knock Sensor And Oil Control Solenoid

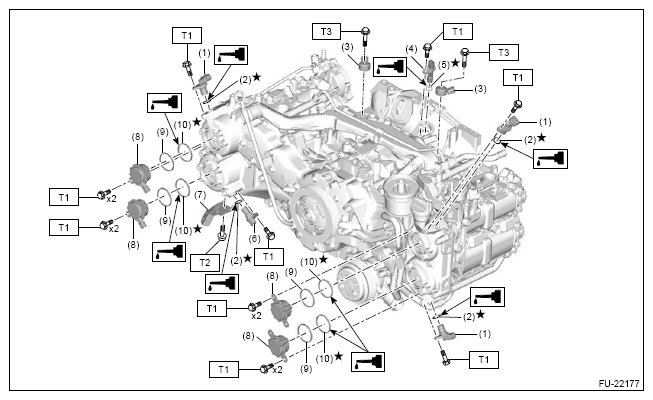

Fig 1: Crankshaft Position Sensor, Camshaft Position Sensor, Knock Sensor And Oil Control Solenoid Components Location
| (1) | Camshaft position sensor |
| (2) | O-ring |
| (3) | Knock sensor |
| (4) | Crankshaft position sensor |
| (5) | O-ring |
| (6) | Camshaft position sensor |
| (7) | Rear oxygen sensor bracket |
| (8) | Oil control solenoid |
| (9) | Back-up ring |
| (10) | O-ring |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6.4 (0.7, 4.7)
T2: 9.5 (1.0, 7.0)
T3: 24 (2.4, 17.7)
