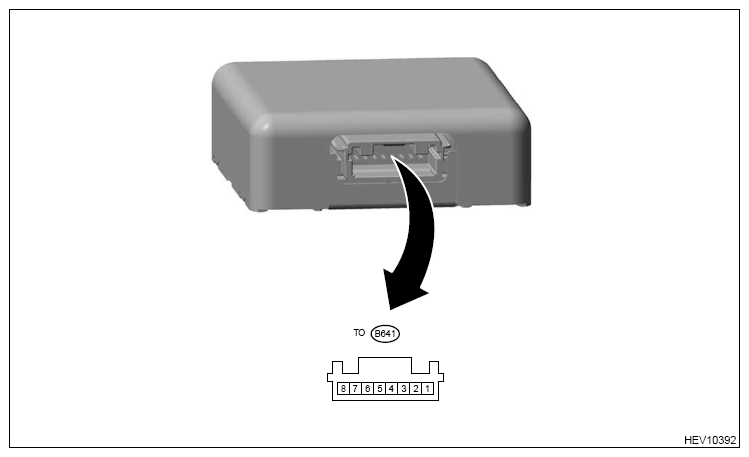

Pedestrian Alert Control Unit
| Terminal No. | Contents | Measuring condition | Standard | Note |
|---|---|---|---|---|
| (B641) No. 1 | Ignition power supply | Always | 10 - 16 V | - |
| (B641) No. 2 | - | - | - | - |
| (B641) No. 3 | CAN-H | - | - | - |
| (B641) No. 4 | CAN-L | - | - | - |
| (B641) No. 5 | - | - | - | - |
| (B641) No. 6 | GND | Always | 0 V | - |
| (B641) No. 7 | Pedestrian alert speaker (+) | - | - | Pulse output |
| (B641) No. 8 | Pedestrian alert speaker (-) | - | - | Pulse output |
