Power Assisted System (Power Steering) - Mechanism & Function
>>
Tilt Steering Column
>>
Tilt Mechanism
Tilt Mechanism
The steering wheel vertical position can be adjusted within a 32 mm (1.26 in) range by using the tilt lever to unlock the steering column and lock it again at the desired position.

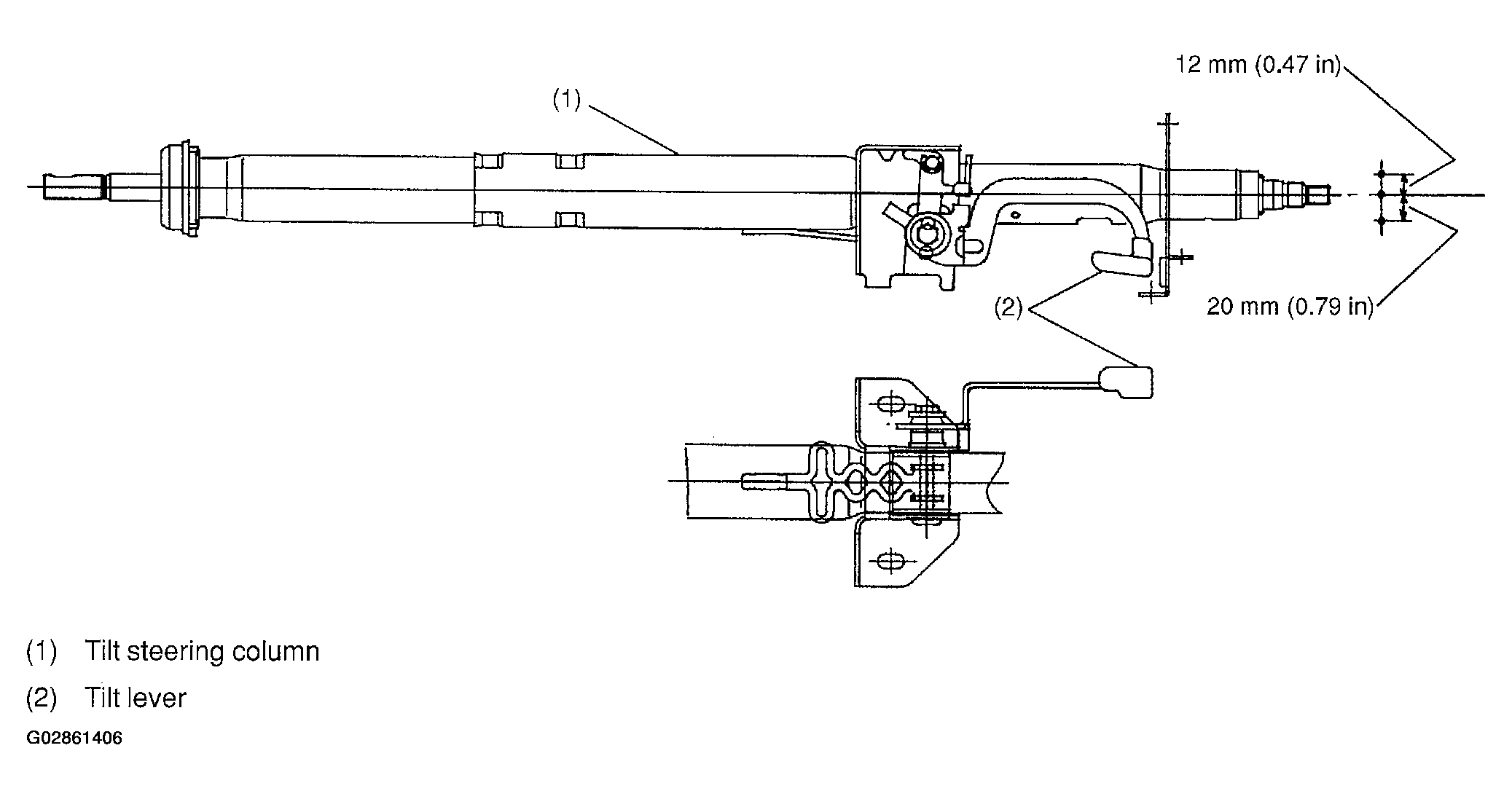

Fig 1: Steering Column Tilt Mechanism
Courtesy of SUBARU OF AMERICA, INC.
