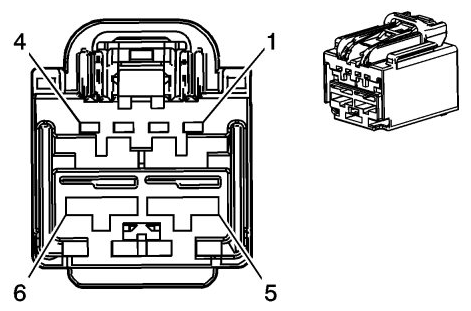

K84 Keyless Entry Control Module X2 Connector End View
K84 KEYLESS ENTRY CONTROL MODULE X2
| Pin | Size | Color | Circuit | Feature | Option |
|---|---|---|---|---|---|
| 1 | 0.5 | RD/WH | 4340 | Battery Positive Voltage | - |
| 2 | 0.5 | BK/WH | 1351 | Signal Ground | - |
| 3 | 0.35 | BN | 4 | Accessory Voltage | - |
| 4 | 0.35 | PK | 3 | Run/Crank Ignition 1 Voltage | - |
| 5 | 2 | RD/WH | 540 | Battery Positive Voltage | - |
| 6 | 2 | BK | 1350 | Ground | - |
Connector Part Information
- Harness Type: Body
- OEM Connector: 13520671
- Service Connector: 88988512
- Description: 6-Way F GT 150 6.3 Series (BK)
Terminal Part Information
- Pins: 1-4
- Terminated Lead: 13575735
- Release Tool: J-38125-553
- Diagnostic Test Probe: J-35616-2A (GY)
- Terminal/Tray: 12191812/19
- Core/Insulation Crimp: E/C
- Pins: 5, 6
- Cable splice: Pending
- Release Tool: J-38125-11A
- Diagnostic Test Probe: J-35616-42 (RD)
- Terminal/Tray: 7116-4121-02/10
- Core/Insulation Crimp: C/B
