Sending Units & Sensors
WARNING: This page is about a different car, the 2004 Chevrolet Corvette. However, it is still accessible from the selected car via links, so may be relevant.
SENDING UNITS & SENSORS LOCATION
| Component | Location |
|---|---|
| Accelerator Pedal Position (APP) Sensor | On top of accelerator pedal, part of mounting bracket. See Figure . |
| A/C Refrigerant Pressure Sensor | On A/C high pressure line. See Figure . |
| Air Temperature Sensor (Inside) | Right of steering column, in air outlet vent. See Figure . |
| Ambient Air Temperature Sensor | On radiator support, at right front of engine. See Figure . |
| Ambient Light Sensor | On top left side of dash, under defroster grille. See Figure . |
| Brake Fluid Pressure Sensor | On left side of brake pressure modulator valve. See Figure . |
| Camshaft Position (CMP) Sensor | On top center rear of engine. See Figure . |
| Crankshaft Position (CKP) Sensor | On lower right side of engine, behind starter. See Figure . |
| Engine Coolant Temperature (ECT) Sensor | On left side of engine, below generator. See Figure . |
| Engine Oil Pressure (EOP) Sensor | On top center rear of engine. See Figure . |
| Engine Oil Temperature (EOT) Sensor | On bottom left rear of engine. See Figure . |
| Fuel Level Sensor (Right) | In right fuel tank. See Figure . |
| Fuel Tank Pressure Sensor | In right fuel tank. See Figure . |
| Heated Oxygen Sensor (HO2S), Bank 1 Sensor 1 | On left exhaust manifold. See Figure . |
| Heated Oxygen Sensor (HO2S), Bank 1 Sensor 2 | In exhaust system, rearward of catalytic converter. See Figure . |
| Heated Oxygen Sensor (HO2S), Bank 2 Sensor 1 | In right exhaust manifold. See Figure . |
| Heated Oxygen Sensor (HO2S), Bank 2 Sensor 2 | In exhaust system, rearward of catalytic converter. See Figure . |
| Knock Sensor (KS) 1 | On center of engine, below intake manifold. See Figure . |
| Knock Sensor (KS) 2 | On center of engine, below intake manifold. See Figure . |
| Lateral Accelerometer Sensor | Under right seat. See Figure . |
| Manifold Absolute Pressure (MAP) Sensor | On top rear of intake manifold. See Figure . |
| Mass Airflow (MAF) Sensor | On air intake assembly. See Figure . |
| Steering Wheel Position Sensor | At base of steering column. See Figure . |
| Sunload Sensor | On top of dash, right side of defroster grille. See Figure . |
| Suspension Position Sensor (Left Front) | Left front suspension control arm. See Figure . |
| Suspension Position Sensor (Left Rear) | Left rear suspension control arm. See Figure . |
| Suspension Position Sensor (Right Front) | Right front suspension control arm. See Figure . |
| Suspension Position Sensor (Right Rear) | Right rear suspension control arm. See Figure . |
| Telescoping Sensor | On lower right side of steering column. See Figure . |
| Throttle Position (TP) Sensor | On right side of throttle body assembly. See Figure . |
| Tire Pressure Monitor Sensor (4) | Inside each respective wheel, part of valve stem. See Figure . |

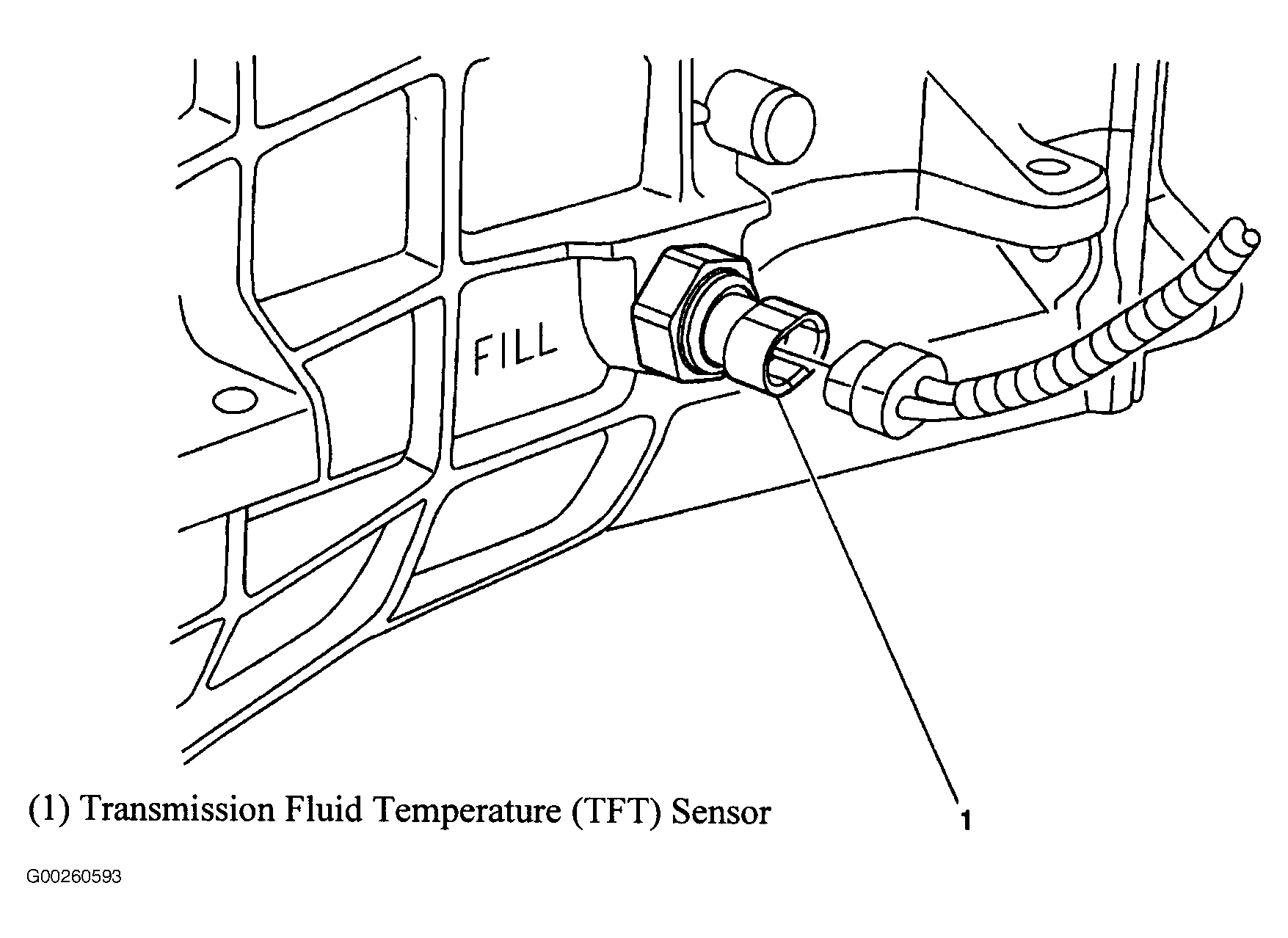

| Transmission Fluid Temperature (TFT) Sensor | Left side of transmission. See Figure . |
| Vehicle Speed Sensor (VSS) (M/T) | On right side of differential. See Figure . |
| Vehicle Speed Sensor (VSS) (A/T) | On top right of differential. See Figure . |

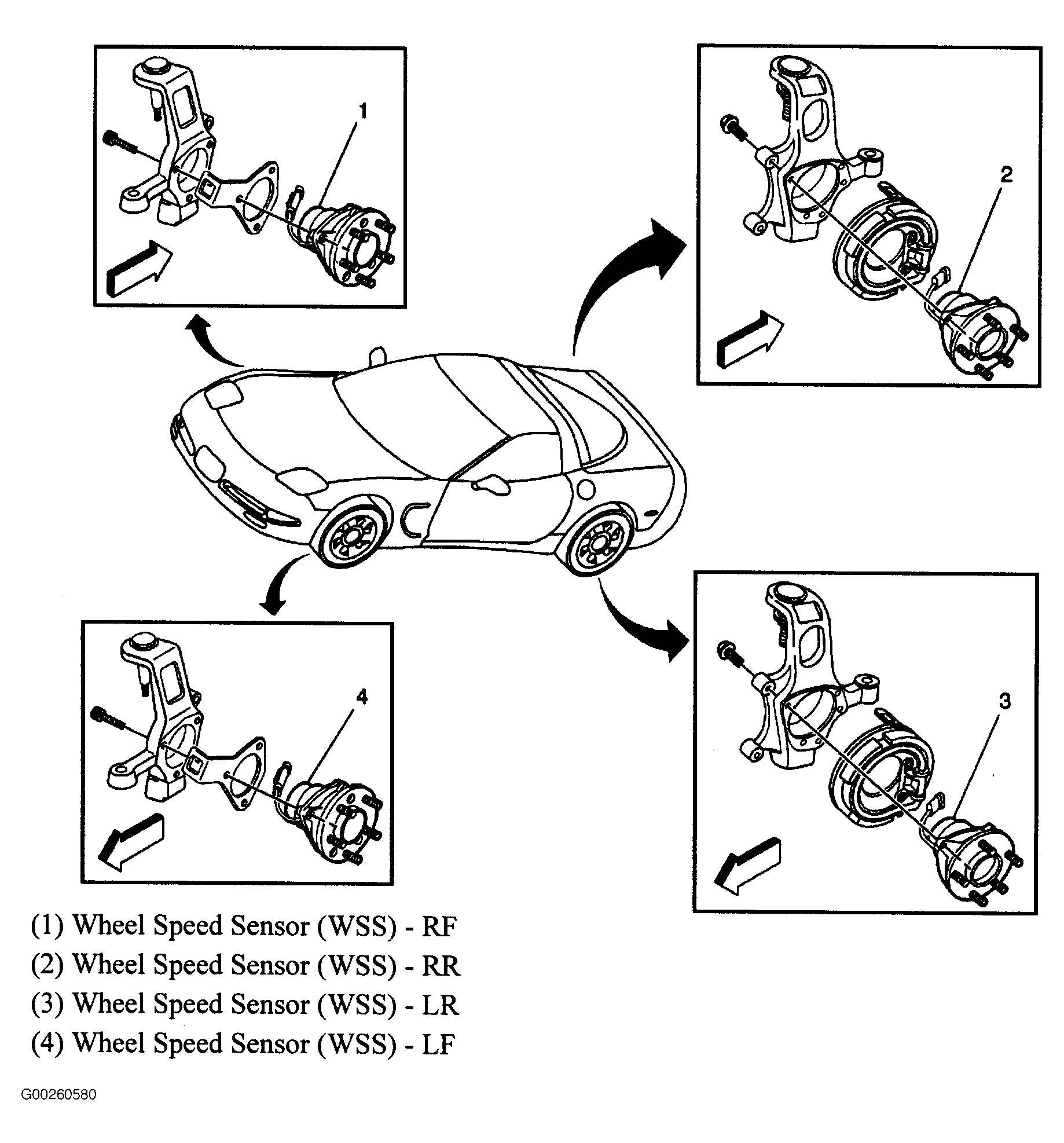

| Wheel Speed Sensor (WSS) (Left Front) | Left front wheel. See Figure . |
| Wheel Speed Sensor (WSS) (Left Rear) | Left rear wheel. See Figure . |
| Wheel Speed Sensor (WSS) (Right Front) | Right front wheel. See Figure . |
| Wheel Speed Sensor (WSS) (Right Rear) | Right rear wheel. See Figure . |
| Yaw Rate Sensor | Under HVAC control head. See Figure . |
