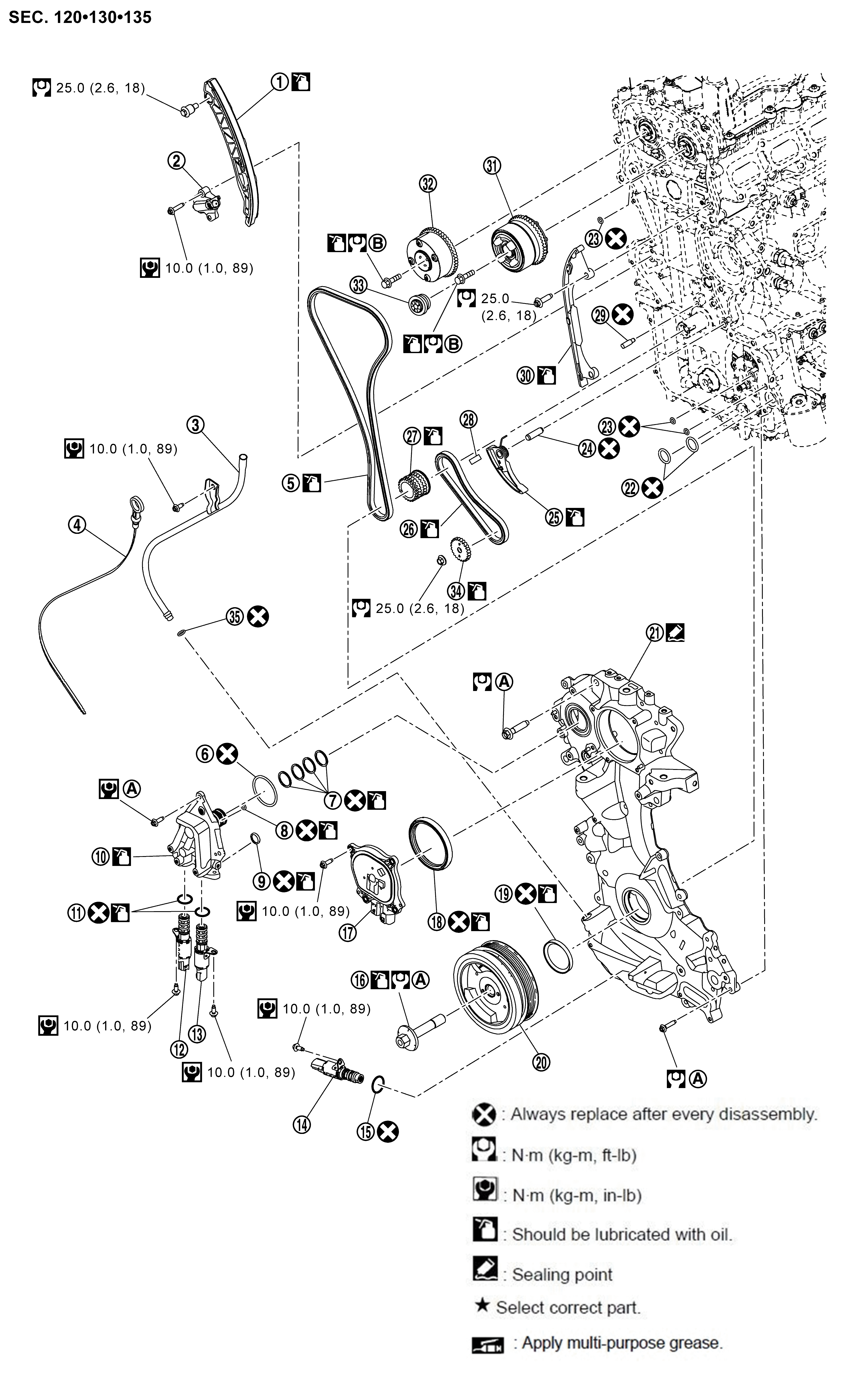

Exploded View
|
|
Slack guide |
|
Timing chain tensioner |
|
Oil level gauge guide |
|
|
Oil level gauge |
|
Timing chain |
|
O-ring 1 |
|
|
O-ring 2 |
|
O-ring 3 |
|
Oil filter |
|
|
Valve timing control cover |
|
O-ring 4 |
|
Exhaust valve timing control solenoid valve |
|
|
Exhaust valve timing intermediate lock control solenoid valve |
|
Engine oil pressure control solenoid valve |
|
O-ring 5 |
|
|
Crankshaft pulley bolt |
|
Electric intake valve timing control actuator |
|
Camshaft sprocket (INT) oil seal |
|
|
Front oil seal |
|
Crankshaft pulley |
|
Front cover |
|
|
O-ring 6 |
|
O-ring 7 |
|
Tensioner arm shaft |
|
|
Oil pump drive chain tensioner |
|
Oil pump drive chain |
|
Crankshaft sprocket |
|
|
Crankshaft key |
|
Timing chain oil jet |
|
Tension guide |
|
|
Camshaft sprocket (INT) |
|
Camshaft sprocket (EXH) |
|
Electric intake valve timing control actuator target |
|
|
Oil pump sprocket |
|
O-ring 8 |
||
|
|
Comply with the assembly procedure when tightening. Refer to Removal and Installation. |
|
Comply with the assembly procedure when tightening. Refer to Removal and Installation. |
||
|
|
: N.m (kg-m, ft-lb) |
||||
|
|
: N.m (kg-m, in-lb) |
||||
|
|
: Always replace after every disassembly. |
||||
|
|
: Should be lubricated with oil. |
||||
|
|
: Sealing point |
||||
