ECM Connector End View (F11)

Connector Color:  BROWN

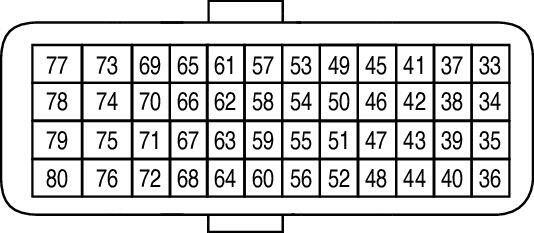

Fig 1: Terminal-side
GNSW89933Courtesy of NISSAN NORTH AMERICA, INC.

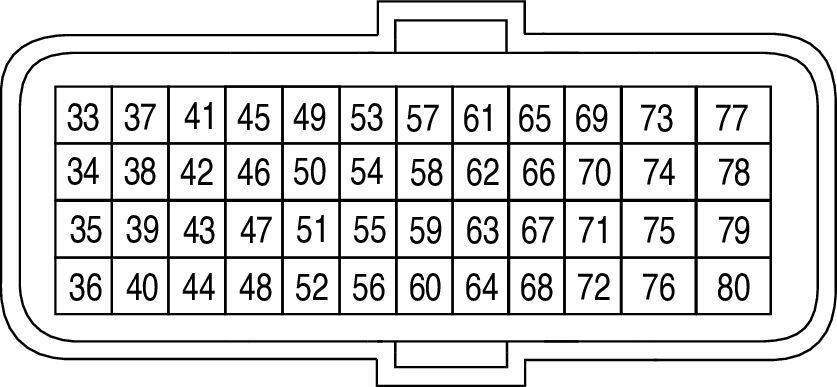

Fig 2: Harness-side
GNSW89932Courtesy of NISSAN NORTH AMERICA, INC.
Terminal No. Color of Wire Signal Name (Specification)
33 W THROTTLE POSITION SENSOR 1
34 B THROTTLE POSITION SENSOR 2
35 - -
36 R SENSOR GROUND (TP SENSOR)
37 W KNOCK SENSOR
38 LG/B ENGINE COOLANT TEMPERATURE SENSOR
39 L BATTERY TEMPERATURE SENSOR
40 L SENSOR GROUND (KNOCK SENSOR)
41 - -
42 L FUEL TANK TEMPERATURE SENSOR
43 SB EVAP CONTROL SYSTEM PRESSURE SENSOR
44 P SENSOR GROUND (ECT SENSOR)
45 G/B MASS AIR FLOW SENSOR
46 V INTAKE AIR TEMPERATURE SENSOR
47 Y ENGINE OIL PRESSURE SENSOR
48 W/R EXHAUST VALVE TIMING CONTROL POSITION SENSOR
49 G A/F SENSOR 1
50 L/R HEATED OXYGEN SENSOR 2
51 P SENSOR GROUND (FUEL TANK TEMPERATURE SENSOR)
52 LG SENSOR GROUND (MAF SENSOR/IAT SENSOR)
53 L A/F SENSOR 1
54 BR SENSOR GROUND (EOT SENSOR)
55 G/L SENSOR GROUND (IAT SENSOR)
56 - -
57 P ENGINE OIL TEMPERATURE SENSOR
58 BR BATTERY CURRENT SENSOR
59 L/Y SENSOR GROUND (HO2S 2)
60 L SENSOR GROUND (EOP SENSOR)
61 L/O CRANKSHAFT POSITION SENSOR
62 G SENSOR GROUND (CKP SENSOR)
63 W SENSOR GROUND (CMP SENSOR / EXHAUST VALVE TIMING POSITION SENSOR)
64 - -
65 R/W CAMSHAFT POSITION SENSOR
66 - -
67 - -
68 R SENSOR GROUND (BATTERY CURRENT SENSOR)
69 BR PARK/NEUTRAL POSITION SIGNAL
70 L/Y ENGINE COMMUNICATION LINE
71 Y SENSOR POWER SUPPLY (BATTERY CURRENT SENSOR)
72 G SENSOR POWER SUPPLY (TP SENSOR)
73 P INTAKE VALVE TIMING CONTROL SOLENOID VALVE
74 O SENSOR POWER SUPPLY (EOP SENSOR)
75 O SENSOR POWER SUPPLY (CKP SENSOR)
76 - -
77 P/W EXHAUST VALVE TIMING CONTROL SOLENOID VALVE
78 BR SENSOR POWER SUPPLY (CMP SENSOR / EXHAUST VALVE TIMING POSITION SENSOR)
79 - -
80 - -

Circuit Diagram

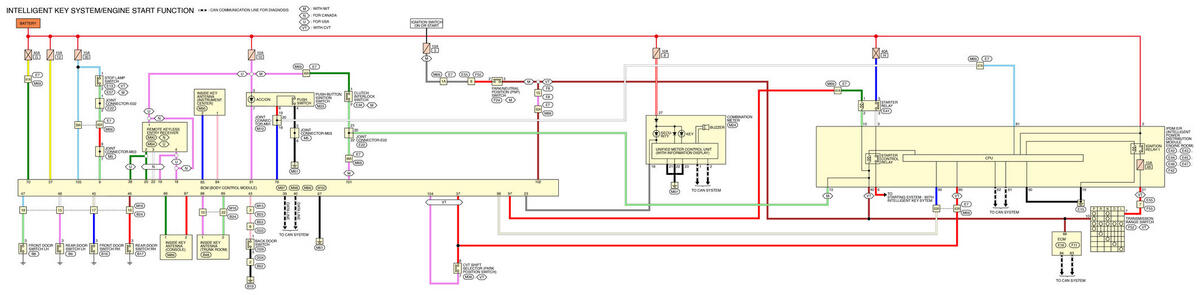

Fig 3: INTELLIGENT KEY SYSTEM/ENGINE START FUNCTION
GNSW89701Courtesy of NISSAN NORTH AMERICA, INC.

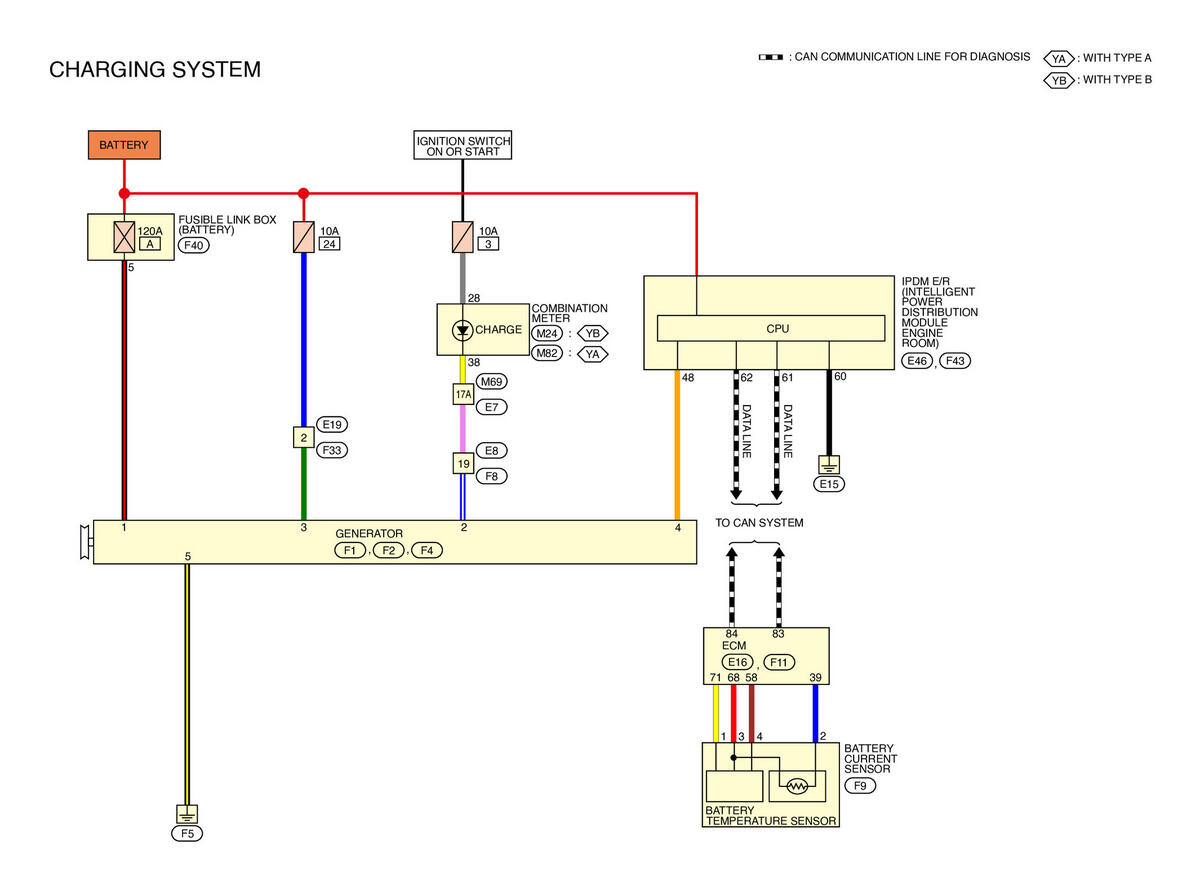

Fig 4: CHARGING SYSTEM
GNSW89720Courtesy of NISSAN NORTH AMERICA, INC.
Fig 5: BCM (BODY CONTROL MODULE) - WITH INTELLIGENT KEY SYSTEM
GNSW89722Courtesy of NISSAN NORTH AMERICA, INC.
Fig 6: METER - TYPE A
GNSW89727Courtesy of NISSAN NORTH AMERICA, INC.
Fig 7: METER - TYPE B
GNSW89731Courtesy of NISSAN NORTH AMERICA, INC.
Fig 8: ENGINE CONTROL SYSTEM
GNSW89732Courtesy of NISSAN NORTH AMERICA, INC.
Fig 9: ACTIVE GRILLE SHUTTER SYSTEM
GNSW89735Courtesy of NISSAN NORTH AMERICA, INC.

Harness Layout

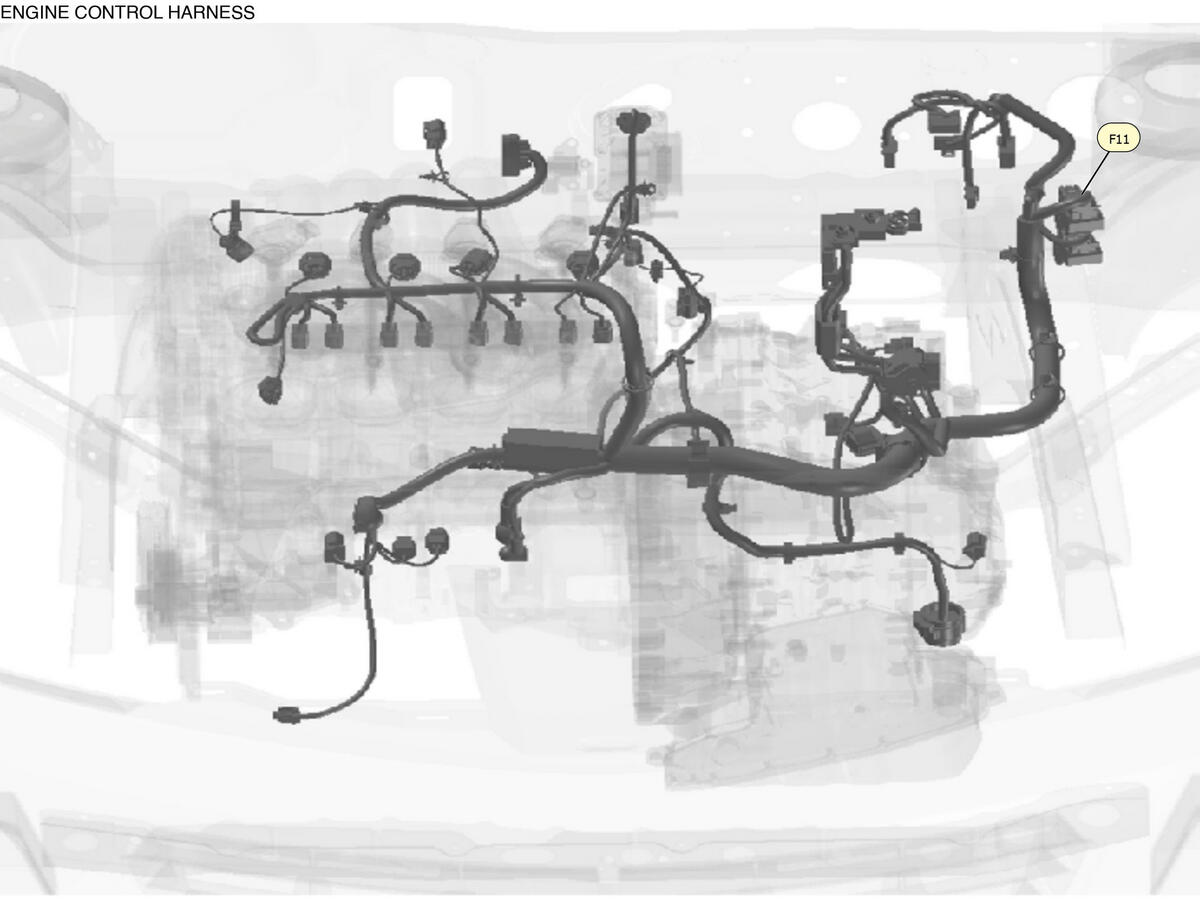

Fig 10: ENGINE CONTROL HARNESS
GNSW90111_LK_F011Courtesy of NISSAN NORTH AMERICA, INC.

Connector Types:  RH40FBR-RZ8-L-LH
