Section 6 (Engine Control System - 3.5L)
>>
Engine Control System
>>
Electronic Ignition (EI) System
>>
Input/Output Signal Chart
Input/Output Signal Chart
WARNING:
This page is about a different variant/trim than selected.

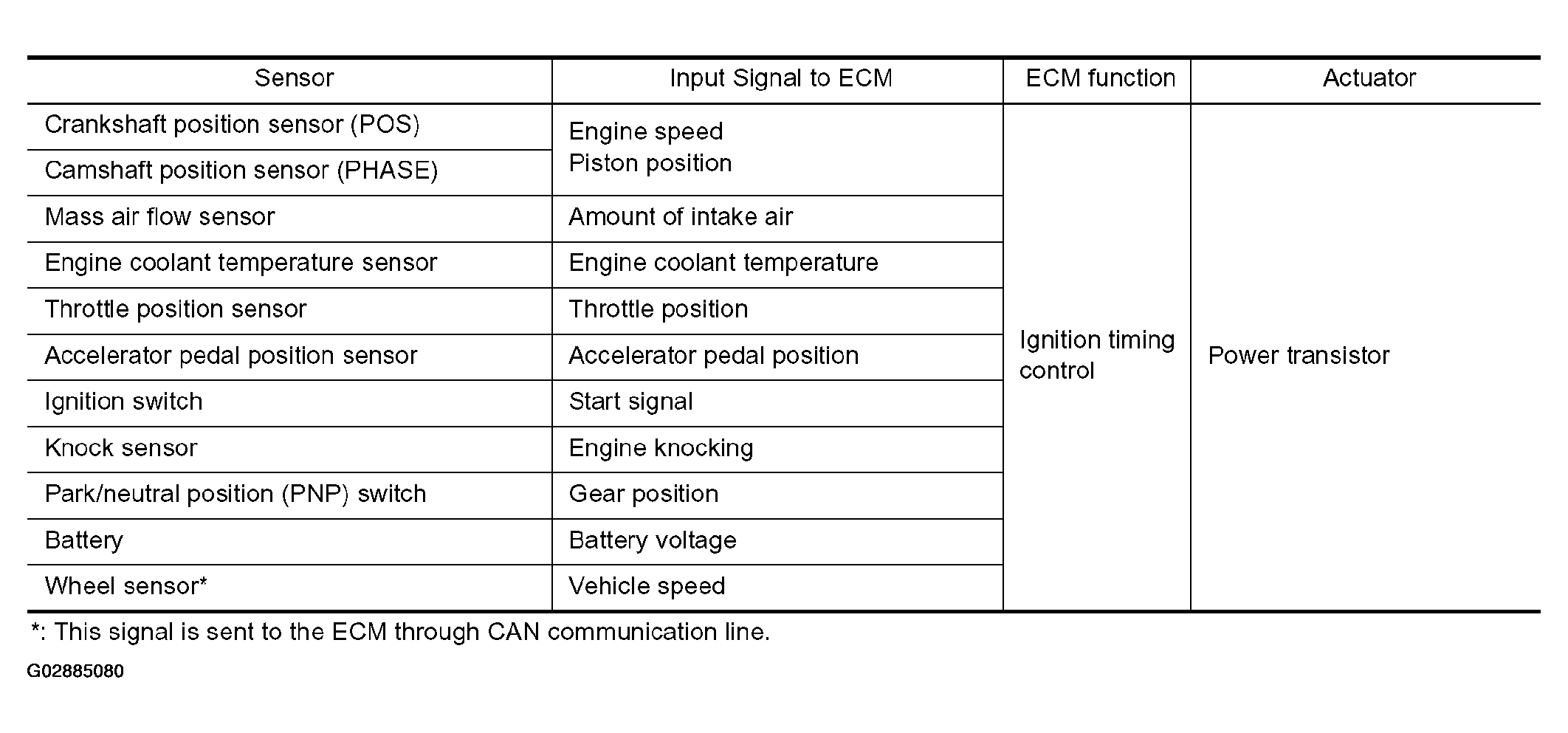

Fig 1: Input/Output Signal Chart - Electronic Ignition (EI) System
Courtesy of NISSAN MOTOR CO., U.S.A.
