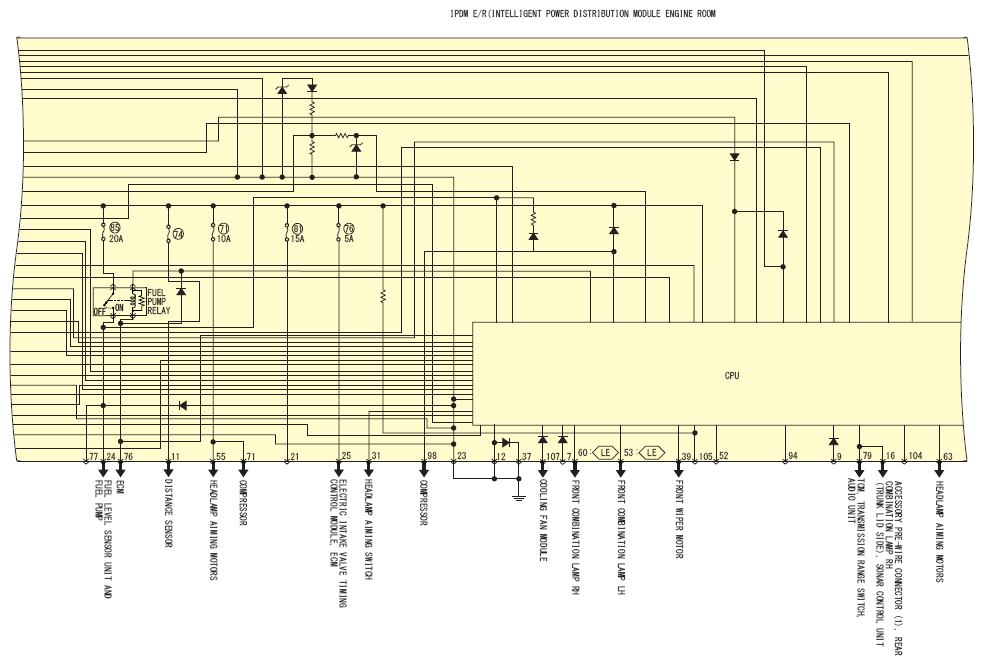

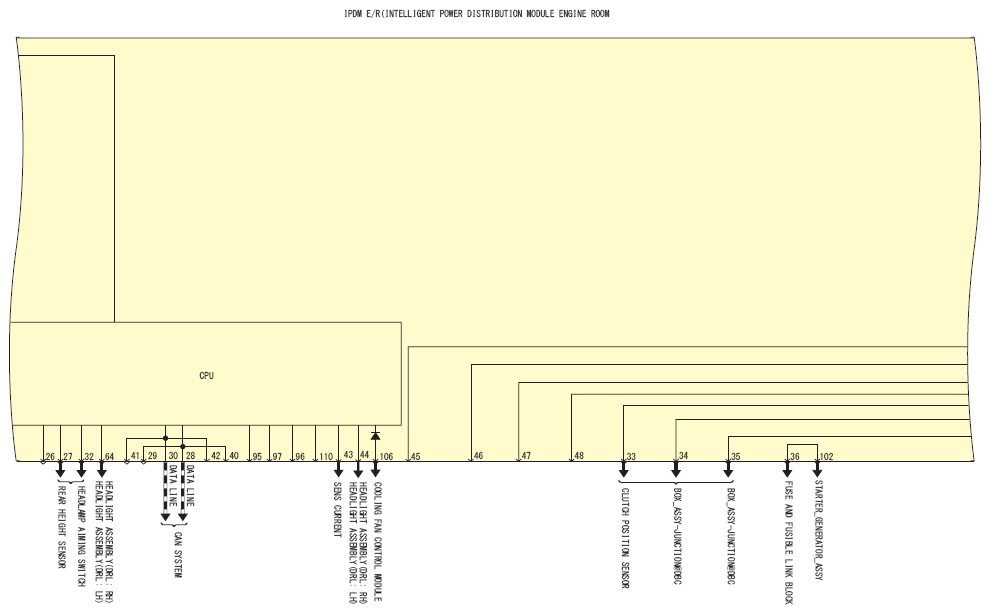

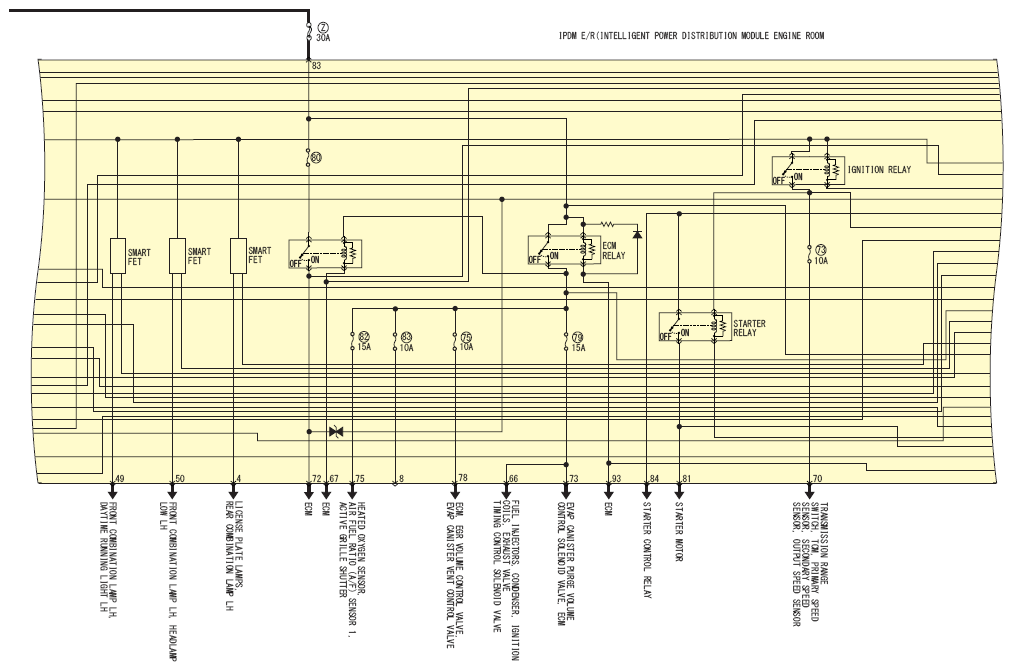

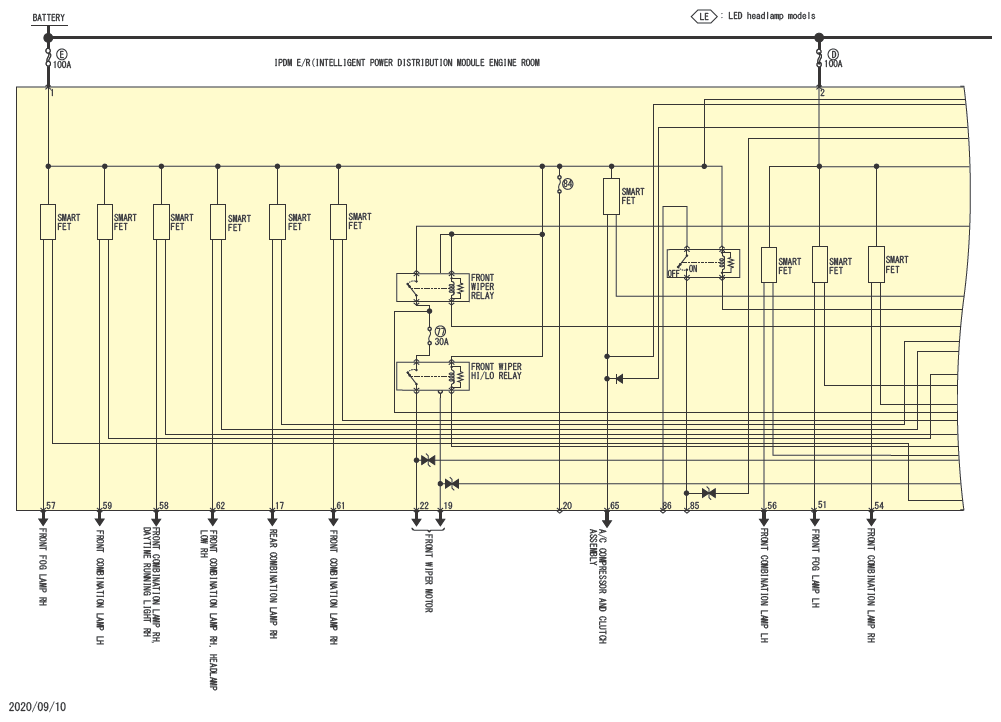

IPDM E/R (Intelligent Power Distribution Module Engine Room)
| Connector No. | A-41 |
| Connector Name | IPDM E/R(INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM) |
| Connector Type | NS16FBRCS |
| Connector Color | - |
| Terminal No. | Color Of Wire | Signal Name [Specification] |
|---|---|---|
| 4 | R | 1 |
| 5 | Y | 1 |
| 6 | SB | 1 |
| 7 | BR | 1 |
| 9 | L | 1 |
| 11 | BR | 1 |
| 12 | B | 1 |
| 17 | W | 1 |
| Connector No. | A-42 |
| Connector Name | IPDM E/R(INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM |
| Connector Type | NS08FBRCS |
| Connector Color | - |
| Terminal No. | Color Of Wire | Signal Name [Specification] |
|---|---|---|
| 49 | G | 1 |
| 54 | P | 1 |
| 55 | B | 1 |
| 56 | V | 1 |
| Connector No. | A-43 |
| Connector Name | IPDM E/R(INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM |
| Connector Type | TH24FWNH |
| Connector Color | - |
| Terminal No. | Color Of Wire | Signal Name [Specification] |
|---|---|---|
| 25 | LG | 1 |
| 26 | SB | 1 |
| 27 | Y | 1 |
| 28 | P | 1 |
| 30 | L | 1 |
| 31 | G | 1 |
| 32 | GR | 1 |
| 37 | B | 1 |
| 39 | BR | 1 |
| 43 | G | 1 |
| 44 | R | 1 |
| Connector No. | A-44 |
| Connector Name | IPDM E/R(INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM) |
| Connector Type | L02FBMC |
| Connector Color | - |
| Terminal No. | Color Of Wire | Signal Name [Specification] |
|---|---|---|
| 1 | W | 1 |
| 2 | L | 1 |
| Connector No. | A-45 |
| Connector Name | IPDM E/R(INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM |
| Connector Type | RENAULT 243405408R |
| Connector Color | - |
| Terminal No. | Color Of Wire | Signal Name [Specification] |
|---|---|---|
| 19 | V | 1 |
| 21 | LG | 1 |
| 22 | Y | 1 |
| 23 | B | 1 |
| 24 | W | 1 |
| Connector No. | A-46 |
| Connector Name | IPDM E/R(INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM |
| Connector Type | NS08FBRCS |
| Connector Color | - |
| Terminal No. | Color Of Wire | Signal Name [Specification] |
|---|---|---|
| 58 | L | 1 |
| 59 | P | 1 |
| 60 | SB | 1 |
| 63 | B | 1 [Color of wire varies depending on production] |
| 63 | GR | 1 [Color of wire varies depending on production] |
| 63 | L | 1 [Color of wire varies depending on production] |
| Connector No. | B-03 |
| Connector Name | IPDM E/R(INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM) |
| Connector Type | YLA06FGY |
| Connector Color | Gray |
| Terminal No. | Color Of Wire | Signal Name [Specification] |
|---|---|---|
| 81 | G | - |
| 83 | L | - |
| 84 | GR | - |
| Connector No. | B-04 |
| Connector Name | IPDM E/R(INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM |
| Connector Type | NS16FW-CS-CPA |
| Connector Color | White |
| Terminal No. | Color Of Wire | Signal Name [Specification] |
|---|---|---|
| 65 | P | - |
| 66 | R | - |
| 70 | LG | - |
| 71 | SB | - |
| 73 | G | - |
| 75 | V | - |
| 76 | BR | - |
| 78 | L | - |
| Connector No. | B-05 |
| Connector Name | IPDM E/R(INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM |
| Connector Type | TH24FB-NH |
| Connector Color | Black |
| Terminal No. | Color Of Wire | Signal Name [Specification] |
|---|---|---|
| 93 | LG | - |
| 98 | Y | - |
| 106 | V | - |
| 107 | G | - |
