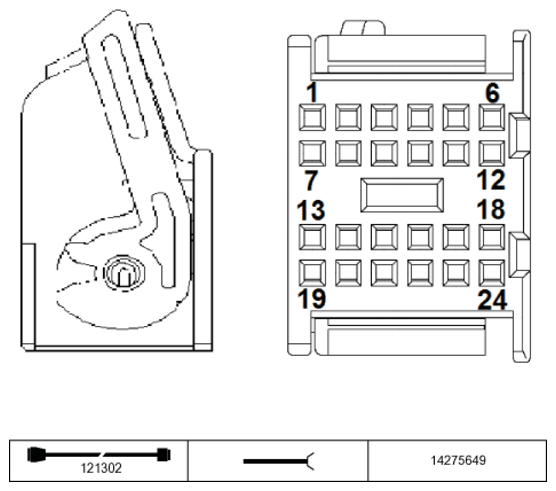

Junction Box, Electronics SX14272A Connector End View
Pin Assignments At Plug Connector X14272
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E/A | Signal, diagnosis CAN-High | Solder connector |
| 2 | E/A | Signal, diagnosis CAN-Low | Solder connector |
| 3 | E/A | Signal PT-CAN high | Steering column switch center |
| 4 | E/A | Signal PT-CAN low | Steering column switch center |
| 5 | E/A | CAN bus low | Solder connector |
| 6 | E/A | CAN bus high | Solder connector |
| 7 | A | Wake-up signal, terminal 15 | Solder connector |
| 8 | -- | Not used | |
| 9 | -- | Not used | |
| 10 | -- | Not used | |
| 11 | E | Signal, LED for antitheft alarm system | Instrument cluster control unit |
| 12 | -- | Not used | |
| 13 | E | Signal, parking brake switch | Handbrake warning switch |
| 14 | E | Signal, ASC/DSC passive | Centre console switch cluster |
| 15 | -- | Not used | |
| 16 | -- | Not used | |
| 17 | -- | Not used | |
| 18 | -- | Not used | |
| 19 | E | Switch signal SPORT button | Centre console switch cluster |
| 20 | E | Switch signal Automatic engine start-stop | Centre console switch cluster |
| 21 | A | LED activation Automatic engine start-stop | Centre console switch cluster |
| 22 | A | LED activation SPORT button | Centre console switch cluster |
| 23 | A | LED activation | Instrument cluster control unit |
| 24 | -- | Not used |
