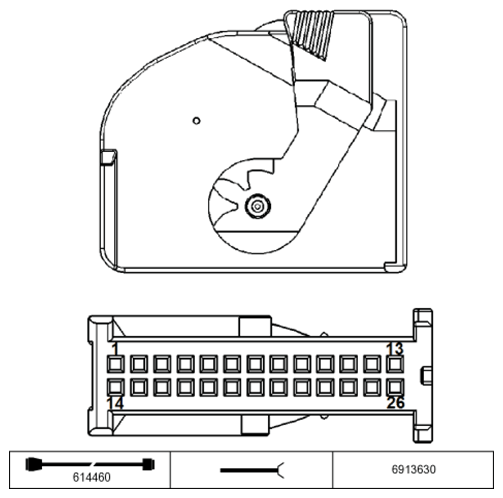

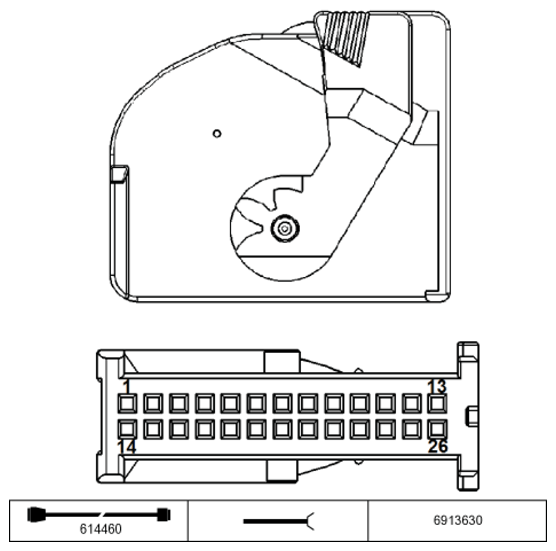

Combox SX34130A Connector End View
Pin Assignments At Plug Connector X34130
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Supply, terminal 30G | Fuse F13 |
| 2 | E | Supply, terminal 30G | Fuse F59 |
| 3 | -- | Not occupied | |
| 4 | -- | Not occupied | |
| 5 | -- | Not occupied | |
| 6 | -- | Not occupied | |
| 7 | E | Crash signal | Multiple restraint system control module |
| 8 | -- | Not occupied | |
| 9 | -- | Not occupied | |
| 10 | M | Ground AUX-IN connection | AUX-IN connection |
| 11 | M | Shielding | Shielding |
| 12 | E | Signal, microphone | Microphone, left |
| 13 | -- | Not occupied | |
| 14 | M | Ground | Ground point |
| 15 | E | Wake-up signal, terminal 15 | Car access system |
| 16 | -- | Not occupied | |
| 17 | A | Signal, light emitting diode Emergency call button | Function control centre, roof |
| 18 | E | Signal Emergency call button | Function control centre, roof |
| 19 | -- | Not occupied | |
| 20 | A | Audio signal | Emergency speaker |
| 21 | A | Audio signal | Emergency speaker |
| 22 | M | Shielding | Shielding |
| 23 | E | Audio signal | AUX-IN connection |
| 24 | E | Audio signal | AUX-IN connection |
| 25 | E | Signal, microphone | Microphone, left |
| 26 | -- | Not occupied |
