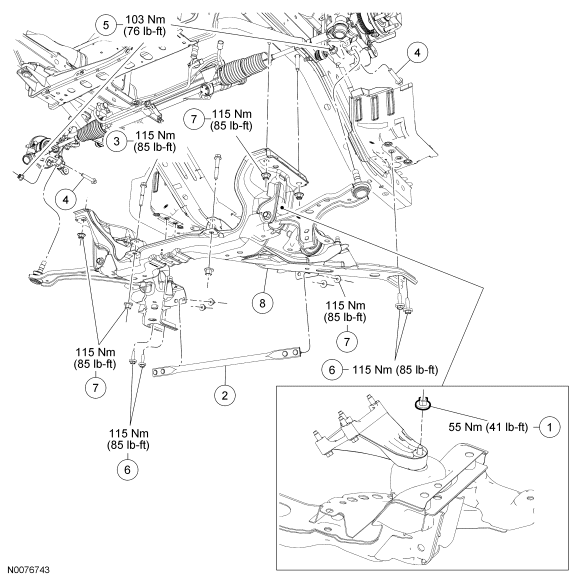

Subframe and Components - Exploded View, Front
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
4.0L subframe shown, all others similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | N621943 | Engine insulator nuts |
| 2 | 5025A | Front crossmember brace |
| 3 | W705315 | Steering gear bolts (2 required) |
| 4 | W711123 | Lower ball joint bolts (2 required) |
| 5 | W520214 | Lower ball joint nuts (2 required) |
| 6 | W711075 | Front subframe bolts (rear) (4 required) |
| 7 | W707246 | Front subframe nuts (8 required) |
| 8 | 5025 | Front subframe |
- For additional information, refer to the procedures.
