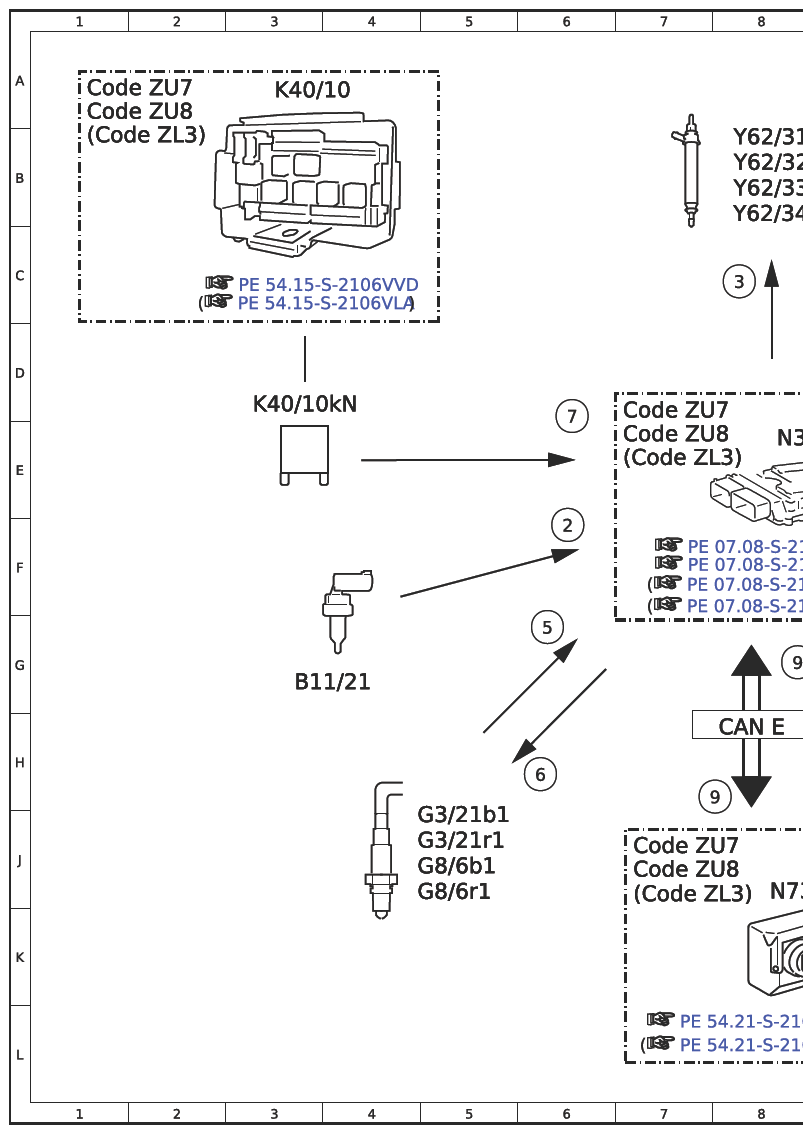

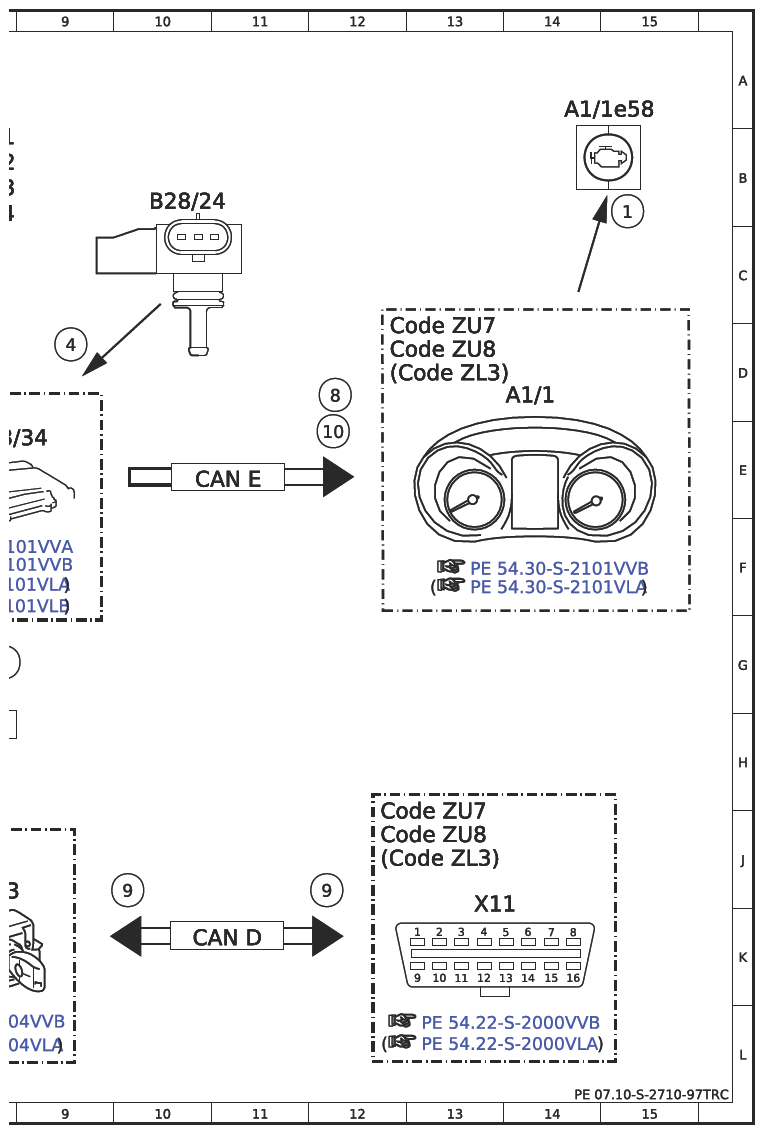

Electrical Function Schematic For Lambda Control - PE07.10-S-2710-97TRC
Engine 274 in model 447
except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine diagnosis indicator lamp, actuation | 15B |
| 10 | Instrument cluster, message | 12E |
| 2 | Coolant temperature sensor, signal | 6F |
| 3 | Fuel injectors, actuation | 8C |
| 4 | Engine load, signal | 9D |
| 5 | Oxygen sensor, signal | 6G |
| 6 | Oxygen sensor heater, actuation | 6H |
| 7 | Circuit 87, status | 6E |
| 8 | Engine running, signal | 12D |
| 9 | Engine management diagnosis, communication | 8H |
| 9 | Engine management diagnosis, communication | 8G |
| 9 | Engine management diagnosis, communication | 12J |
| 9 | Engine management diagnosis, communication | 10J |
| A1/1 | Instrument cluster (KI) control unit | 14D |
| A1/1e58 | Engine diagnosis indicator lamp | 14A |
| B11/21 | Coolant temperature sensor | 3G |
| B28/24 | Intake manifold pressure sensor | 10B |
| CAN D | Diagnostic CAN | 11K |
| CAN E | Chassis CAN | 11E |
| CAN E | Chassis CAN | 8H |
| Code ZL3 | National version for Latin America | 7E |
| Code ZL3 | National version for Latin America | 1B |
| Code ZL3 | National version for Latin America | 12J |
| Code ZL3 | National version for Latin America | 12D |
| Code ZL3 | National version for Latin America | 7J |
| Code ZU7 | Canada version | 7D |
| Code ZU7 | Canada version | 1A |
| Code ZU7 | Canada version | 12J |
| Code ZU7 | Canada version | 12D |
| Code ZU7 | Canada version | 7J |
| Code ZU8 | USA version | 7E |
| Code ZU8 | USA version | 1A |
| Code ZU8 | USA version | 12J |
| Code ZU8 | USA version | 12D |
| Code ZU8 | USA version | 7J |
| G3/21b1 | Sensor element of oxygen sensor downstream of catalytic converter | 4J |
| G3/21r1 | Heater of oxygen sensor heater downstream of catalytic converter | 4J |
| G8/6b1 | Sensor element of oxygen sensor upstream of catalytic converter | 4J |
| G8/6r1 | Heater of oxygen sensor upstream of catalytic converter | 4J |
| K40/10 | Engine compartment fuse and relay module | 3A |
| K40/10kN | Circuit 87M relay | 3D |
| N3/34 | ME-SFI [ME] control unit | 8E |
| N73 | Electronic ignition lock (EZS) control unit | 8J |
| X11 | Diagnostic connector | 13K |
| Y62/31 | Cylinder 1 fuel injector | 8B |
| Y62/32 | Cylinder 2 fuel injector | 8B |
| Y62/33 | Cylinder 3 fuel injector | 8B |
| Y62/34 | Cylinder 4 fuel injector | 8B |
