Collision Prevention Assist Electrical Function Schematic - PE30.30-S-2058-97TRB
Model 447.6/7
With Code JA6 (Active Brake Assist System)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
except code XM0 (Facelift) except code XM7 (MOPF II)
except code ZL3 (National version for Latin America)

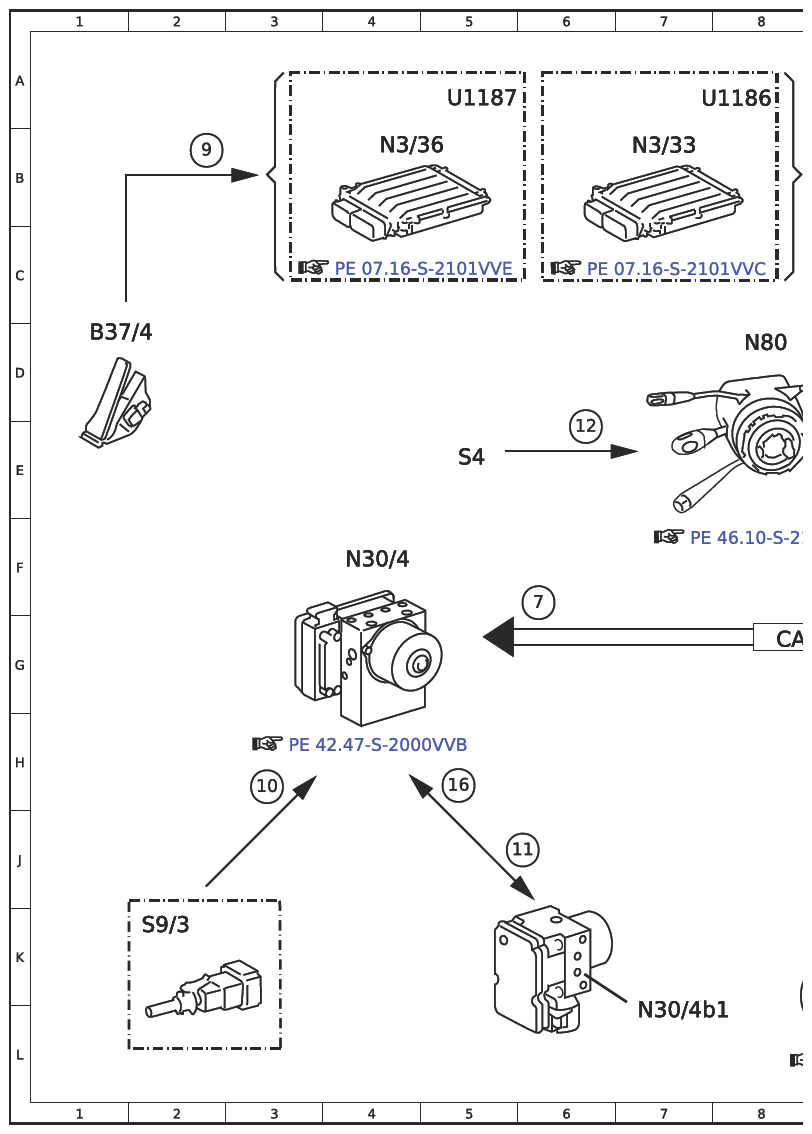

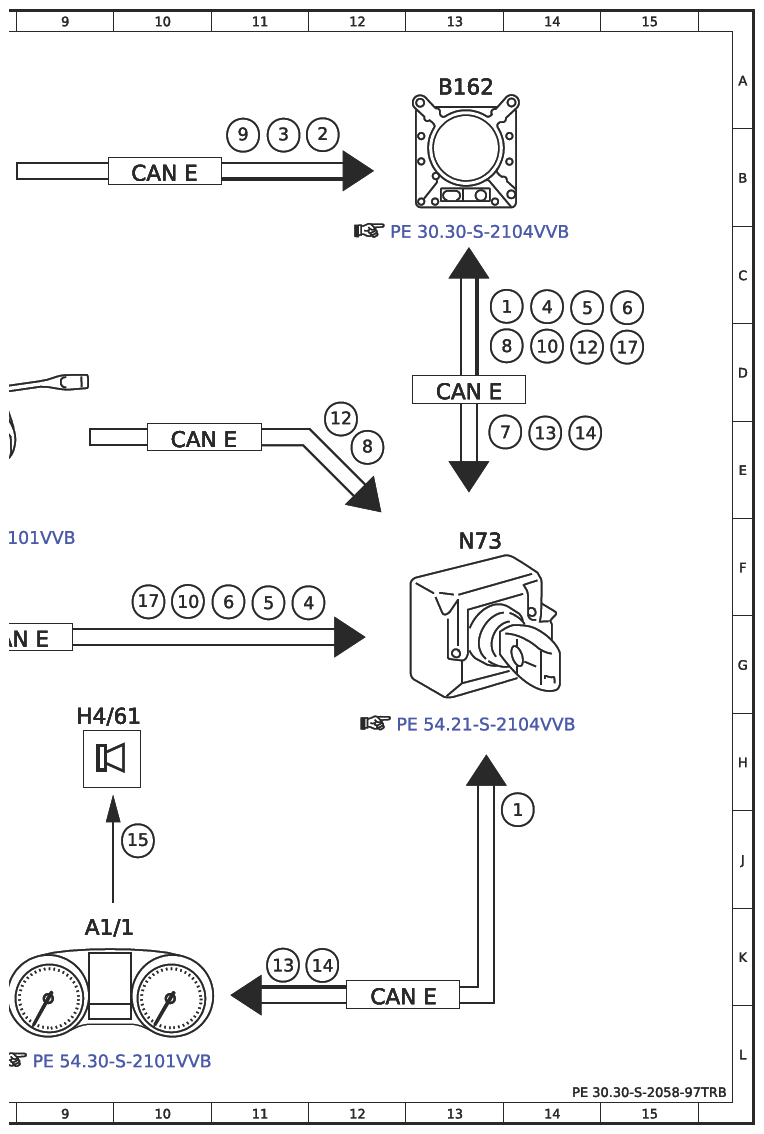

| Code: | Designation: | Position: |
|---|---|---|
| 1 | COLLISION PREVENTION ASSIST, status | 14J |
| 1 | COLLISION PREVENTION ASSIST, status | 14C |
| 10 | Brake light switch, signal | 3H |
| 10 | Brake light switch, signal | 14D |
| 10 | Brake light switch, signal | 10F |
| 11 | Service brake braking torque, actuation | 5J |
| 12 | Combination switch, status | 14D |
| 12 | Combination switch, status | 12E |
| 12 | Combination switch, status | 6D |
| 13 | Instrument cluster message, request | 11K |
| 13 | Instrument cluster message, request | 14E |
| 14 | Warning tone, request | 14E |
| 14 | Warning tone, request | 12K |
| 15 | Speaker, actuation | 10J |
| 16 | Front axle brake pressure sensor, signal | 5H |
| 17 | Braking torque, signal | 10F |
| 17 | Braking torque, signal | 15D |
| 2 | Engine running, signal | 12B |
| 3 | Drivetrain operational, signal | 11B |
| 4 | Wheel speed, signal | 11F |
| 4 | Wheel speed, signal | 14C |
| 5 | Wheel rotation direction, signal | 14C |
| 5 | Wheel rotation direction, signal | 11F |
| 6 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 15C |
| 6 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 11F |
| 7 | Service brake braking torque, request | 13E |
| 7 | Service brake braking torque, request | 6F |
| 8 | Steering wheel angle, signal | 14D |
| 8 | Steering wheel angle, signal | 12E |
| 9 | Accelerator pedal sensor, signal | 2B |
| 9 | Accelerator pedal sensor, signal | 11B |
| A1/1 | Instrument cluster (KI) control unit | 9K |
| B162 | Collision warning system radar sensor | 13A |
| B37/4 | Accelerator pedal module | 1D |
| CAN E | Chassis CAN | 13D |
| CAN E | Chassis CAN | 10E |
| CAN E | Chassis CAN | 8G |
| CAN E | Chassis CAN | 10B |
| CAN E | Chassis CAN | 12K |
| H4/61 | Instrument cluster speaker | 9H |
| N3/33 | CDI control unit | 7B |
| N3/36 | CDI control unit | 4B |
| N30/4 | Electronic Stability Program (ESP) control unit | 4F |
| N30/4b1 | Master brake cylinder brake pressure sensor | 7L |
| N73 | Electronic ignition lock (EZS) control unit | 13F |
| N80 | Steering column tube module (MRM) control unit | 8D |
| S4 | Combination switch | 5E |
| S9/3 | Stop lamp switch | 2K |
| U1186 | - | 8A |
| U1187 | - | 5A |
