Function Schematic For Start/Stop - PE07.10-S-2509-97TRM
Engine 274 in model 447.6/7
with code MJ8 (ECO start/stop function)
with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|

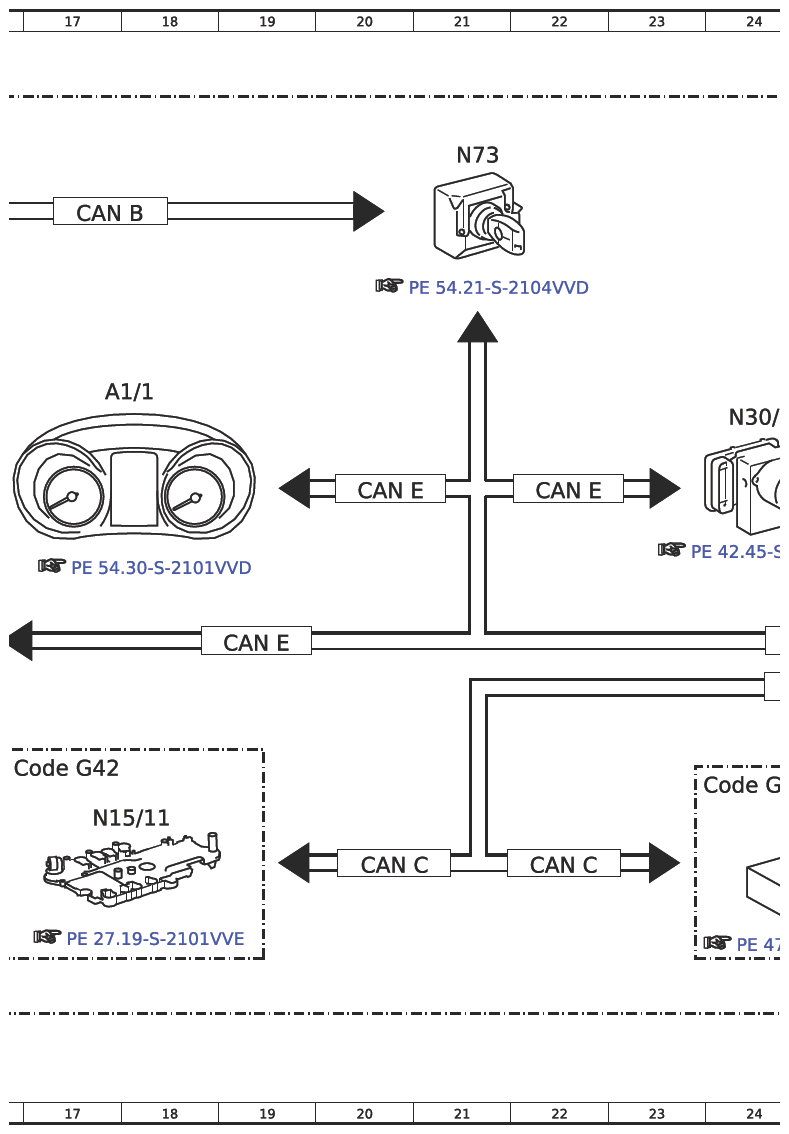

| A1/1 | Instrument cluster (KI) control unit | 17D |
| A1/1 | Instrument cluster (KI) control unit | 56D |
| B11/21 | Coolant temperature sensor | 35H |
| B11/21 | Coolant temperature sensor | 75H |
| B37/4 | Accelerator pedal module | 35J |
| B37/4 | Accelerator pedal module | 62J |
| B4/21 | Fuel pressure and temperature sensor | 34G |
| B4/21 | Fuel pressure and temperature sensor | 75G |
| B70/2 | Crankshaft Hall sensor | 34F |
| B70/2 | Crankshaft Hall sensor | 75F |
| CAN B | Interior CAN | 10D |
| CAN B | Interior CAN | 17B |
| CAN B | Interior CAN | 14B |
| CAN B | Interior CAN | 10G |
| CAN B | Interior CAN | 10J |
| CAN B | Interior CAN | 47D |
| CAN B | Interior CAN | 56C |
| CAN B | Interior CAN | 51C |
| CAN B | Interior CAN | 47G |
| CAN B | Interior CAN | 47J |
| CAN C | Drive train CAN | 20J |
| CAN C | Drive train CAN | 25G |
| CAN C | Drive train CAN | 22J |
| CAN C | Drive train CAN | 67G |
| CAN C | Drive train CAN | 64C |
| CAN C | Drive train CAN | 64E |
| CAN C1 | Engine CAN | 67G |
| CAN E | Chassis CAN | 25G |
| CAN E | Chassis CAN | 19G |
| CAN E | Chassis CAN | 20E |
| CAN E | Chassis CAN | 22E |
| CAN E | Chassis CAN | 56G |
| CAN E | Chassis CAN | 59F |
| CAN E | Chassis CAN | 59H |
| Code EY5 | Mercedes-Benz emergency call system | 12E |
| Code EY5 | Mercedes-Benz emergency call system | 12G |
| Code EY5 | Mercedes-Benz emergency call system | 49E |
| Code EY5 | Mercedes-Benz emergency call system | 49H |
| Code EZ7 | Active Parking Assist | 2F |
| Code EZ7 | Active Parking Assist | 39F |
| Code FZ5 | ATA I, anti-theft alarm system | 2F |
| Code FZ5 | ATA I, anti-theft alarm system | 39F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 16H |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 23H |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G43 | 9G-TRONIC | 39A |
| Code G43 | 9G-TRONIC | 66D |
| Code G43 | 9G-TRONIC | 66B |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| Code GE1 | 6-speed manual transmission TSG 380 | 30J |
| Code HH4 | THERMOTRONIC automatic air conditioning | 6D |
| Code HH4 | THERMOTRONIC automatic air conditioning | 43D |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 6B |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 43B |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 12E |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 12H |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 49F |
| Code JH6 | Pre-installation for communication module for digital services (LTE) | 49H |
| Code SH1 | Driver thorax-pelvis side airbag | 12D |
| Code SH1 | Driver thorax-pelvis side airbag | 12F |
| Code SH1 | Driver thorax-pelvis side airbag | 49D |
| Code SH1 | Driver thorax-pelvis side airbag | 49G |
| Code SH2 | Front passenger thorax-pelvis side airbag | 12D |
| Code SH2 | Front passenger thorax-pelvis side airbag | 12G |
| Code SH2 | Front passenger thorax-pelvis side airbag | 49E |
| Code SH2 | Front passenger thorax-pelvis side airbag | 49G |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 12E |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 12G |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 49E |
| Code SH8 | Window airbag for driver, front passenger and rear passenger compartment | 49G |
| Code SH9 | Window airbags for driver and front passenger | 12E |
| Code SH9 | Window airbags for driver and front passenger | 12G |
| Code SH9 | Window airbags for driver and front passenger | 49E |
| Code SH9 | Window airbags for driver and front passenger | 49G |
| Code ZU7 | Canada version | 12H |
| Code ZU7 | Canada version | 12D |
| Code ZU7 | Canada version | 12F |
| Code ZU7 | Canada version | 49H |
| Code ZU7 | Canada version | 49D |
| Code ZU7 | Canada version | 49F |
| Code ZU8 | USA version | 12H |
| Code ZU8 | USA version | 12D |
| Code ZU8 | USA version | 12F |
| Code ZU8 | USA version | 49J |
| Code ZU8 | USA version | 49D |
| Code ZU8 | USA version | 49F |
| G1 | On-board electrical system battery | 29K |
| G1 | On-board electrical system battery | 72K |

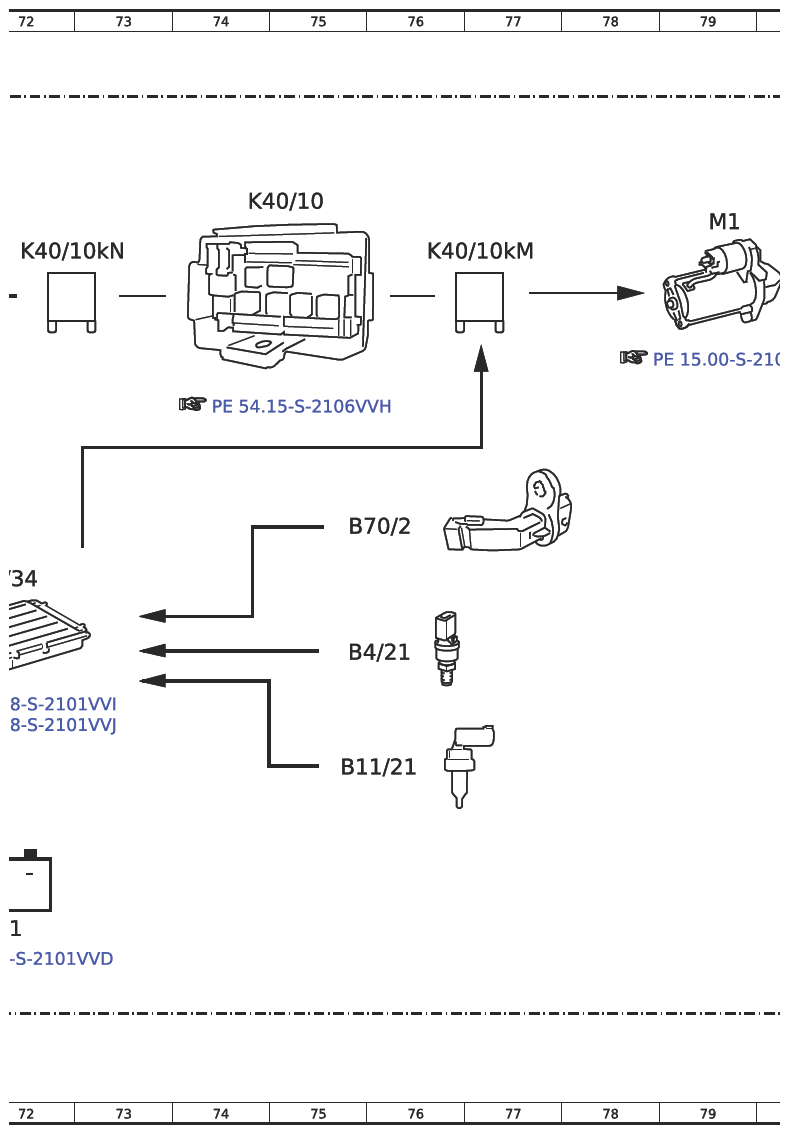

| K40/10 | Engine compartment fuse and relay module | 32B |
| K40/10 | Engine compartment fuse and relay module | 74B |
| K40/10kM | Starter circuit 50 relay | 34B |
| K40/10kM | Starter circuit 50 relay | 76C |
| K40/10kN | Circuit 87M relay | 30B |
| K40/10kN | Circuit 87M relay | 72C |
| L6/1 | Left front axle rpm sensor | 26E |
| L6/1 | Left front axle rpm sensor | 55H |
| L6/2 | Right front axle rpm sensor | 26E |
| L6/2 | Right front axle rpm sensor | 55H |
| L6/3 | Left rear axle rpm sensor | 26E |
| L6/3 | Left rear axle rpm sensor | 55J |
| L6/4 | Right rear axle rpm sensor | 26F |
| L6/4 | Right rear axle rpm sensor | 55J |
| LIN A3 | LCP LIN | 5G |
| LIN A3 | LCP LIN | 42G |

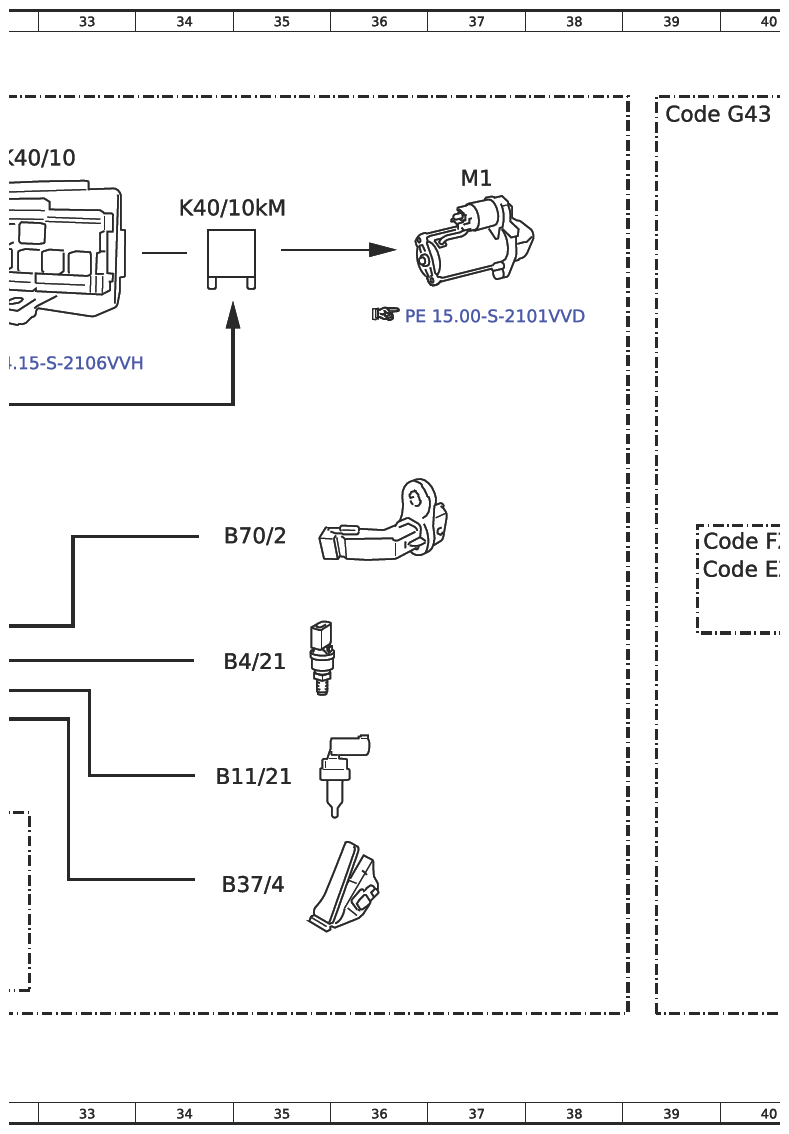

| M1 | Starter | 37B |
| M1 | Starter | 79C |
| M3/3 | Fuel pump with fuel feed module | 27J |
| M3/3 | Fuel pump with fuel feed module | 70C |

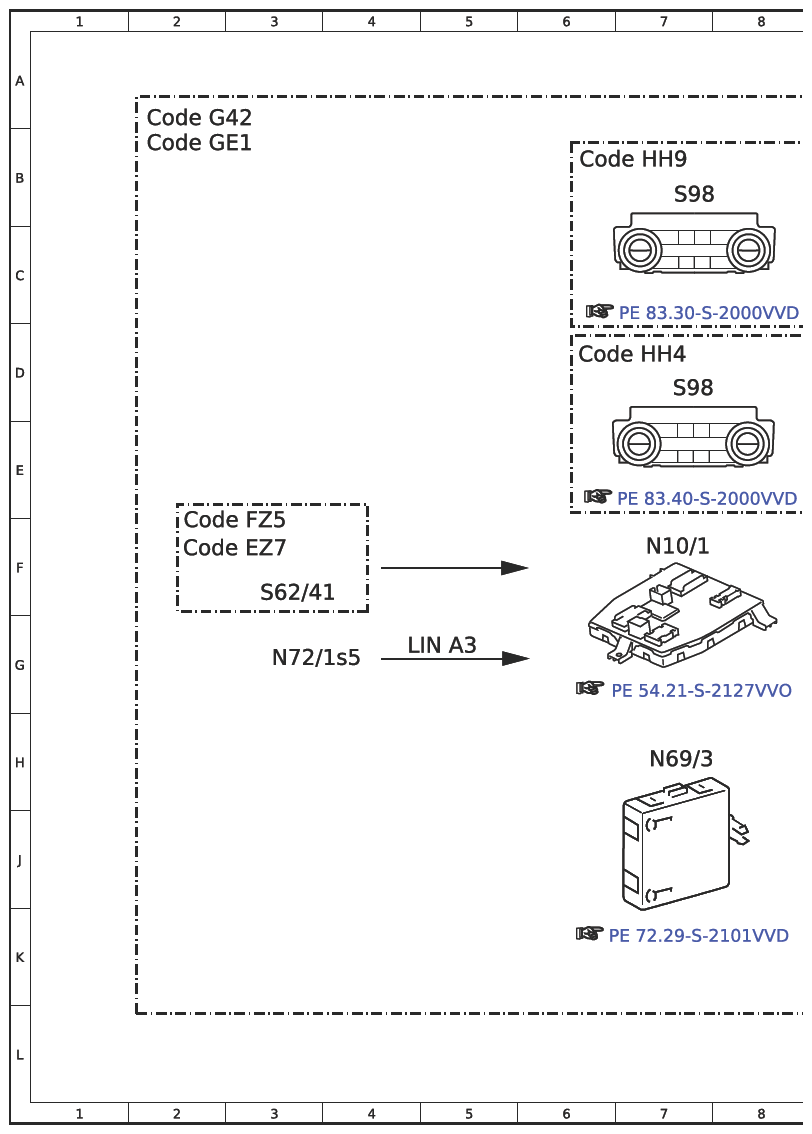

| N10/1 | Signal acquisition and actuation module (SAM) control unit | 7F |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 44F |
| N118 | Fuel system control unit (FSCU) | 24J |

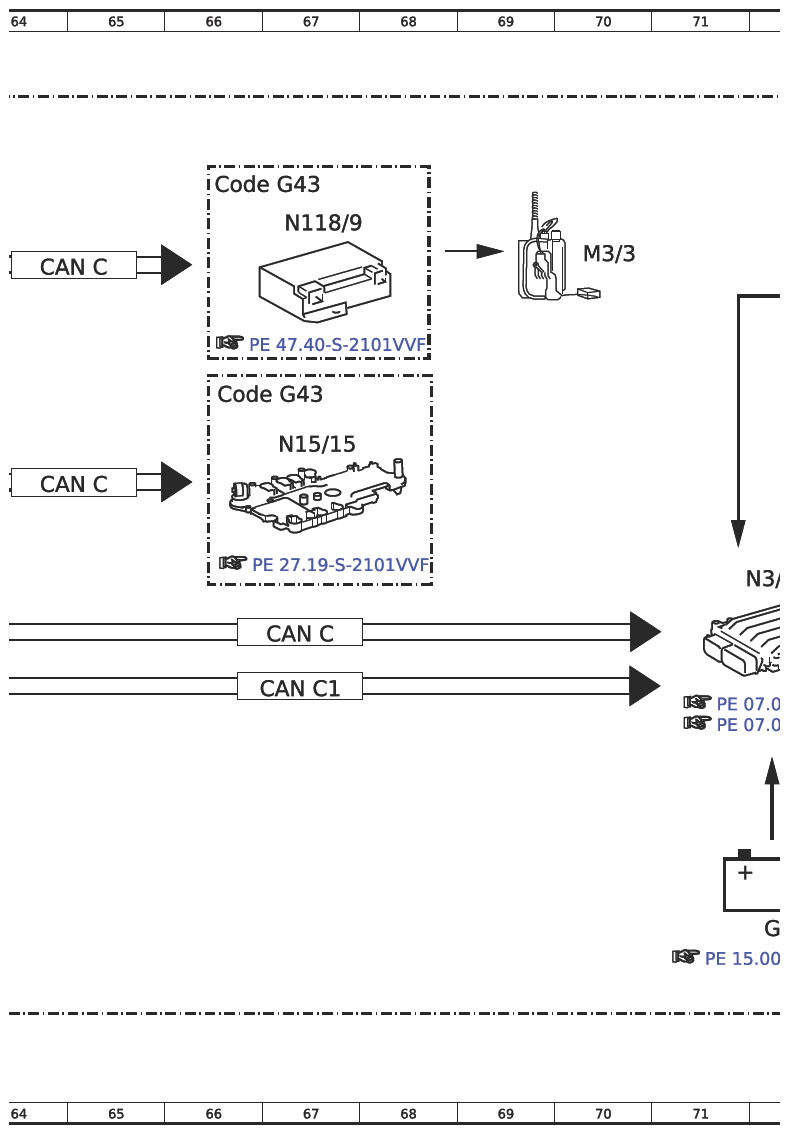

| N118/9 | Fuel system control unit (FSCU) | 67C |

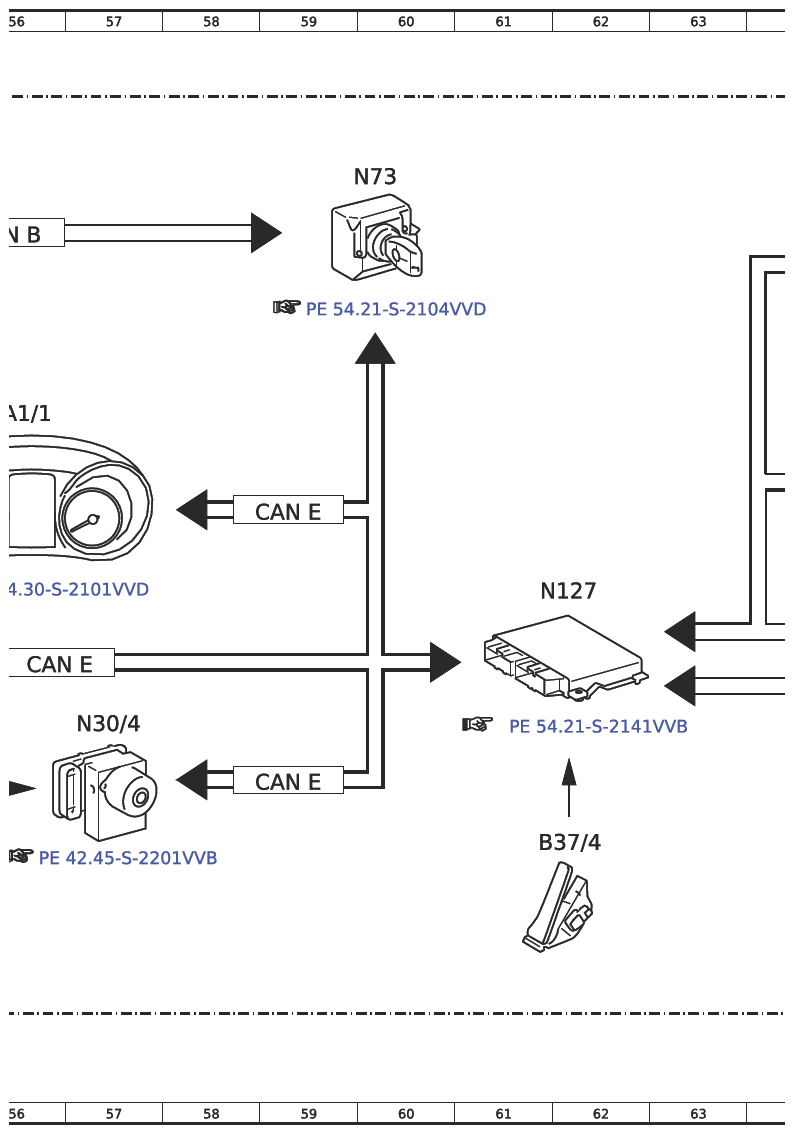

| N127 | Drivetrain control unit | 62F |
| N15/11 | Fully integrated transmission control (VGS) electric controller unit | 17J |
| N15/15 | Fully integrated transmission control (VGS) electric controller unit | 67E |

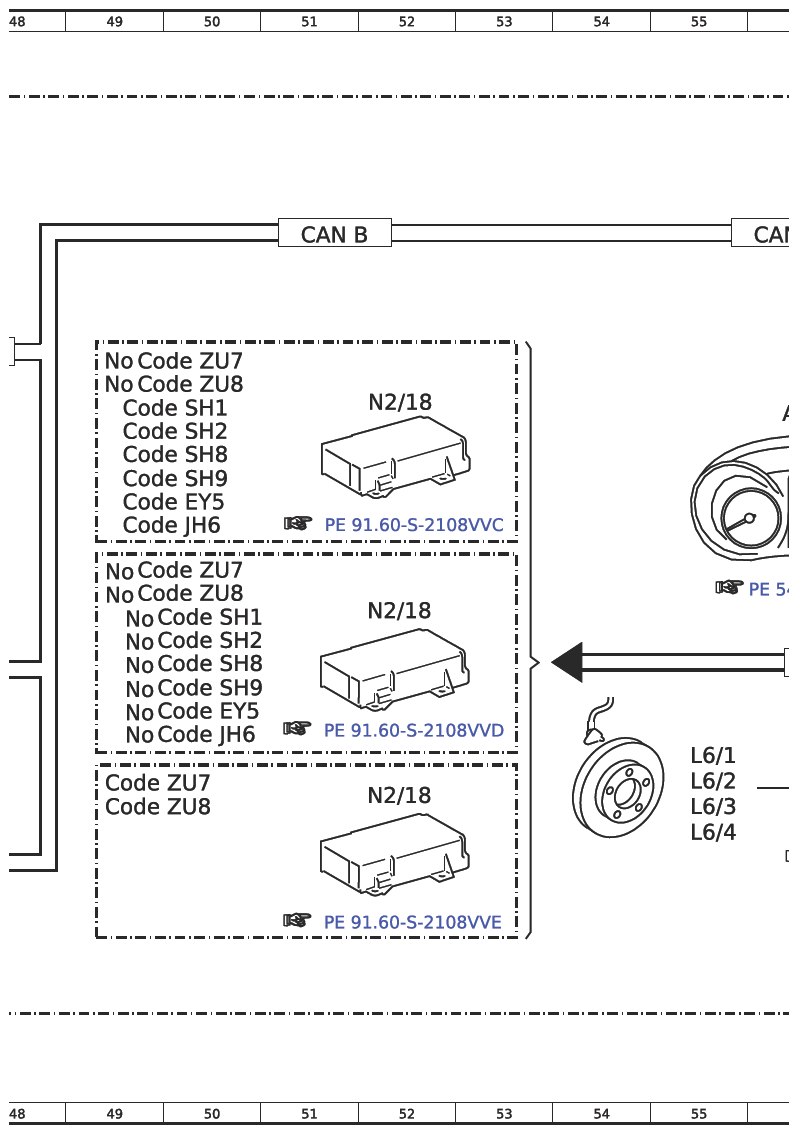

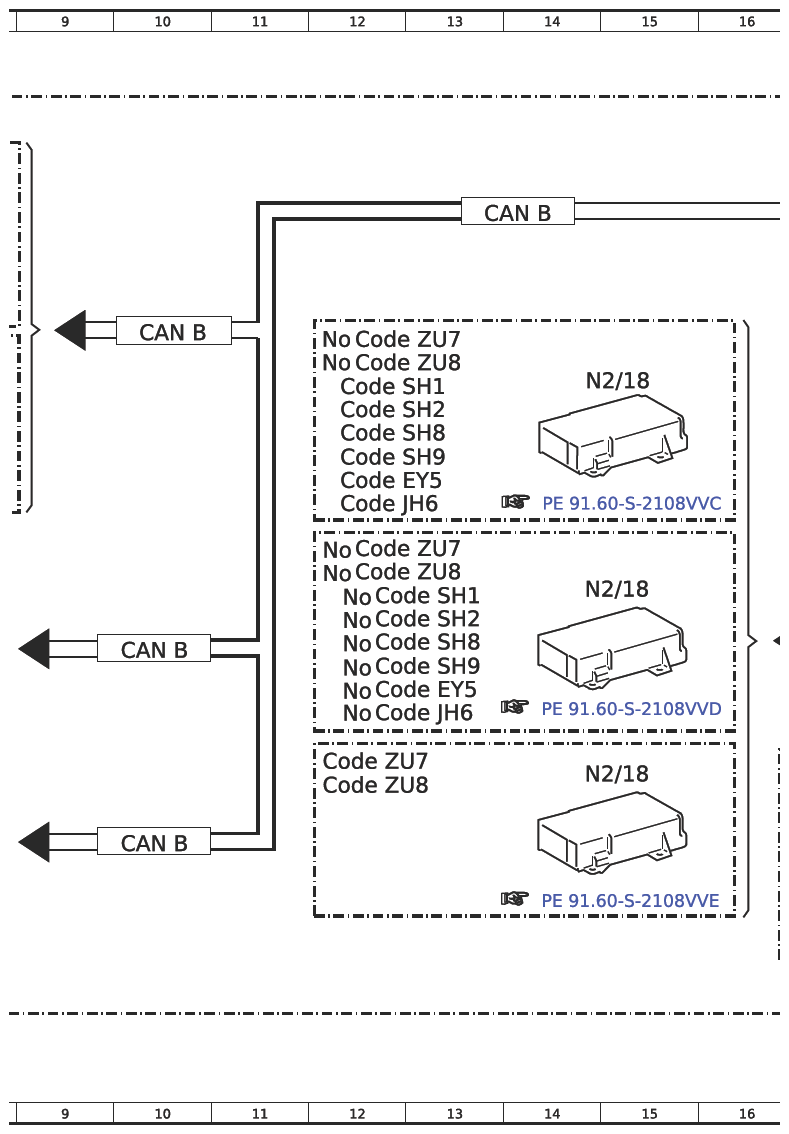

| N2/18 | Supplemental restraint system (SRS) control unit | 15D |
| N2/18 | Supplemental restraint system (SRS) control unit | 15F |
| N2/18 | Supplemental restraint system (SRS) control unit | 15H |
| N2/18 | Supplemental restraint system (SRS) control unit | 52D |
| N2/18 | Supplemental restraint system (SRS) control unit | 52G |
| N2/18 | Supplemental restraint system (SRS) control unit | 52H |

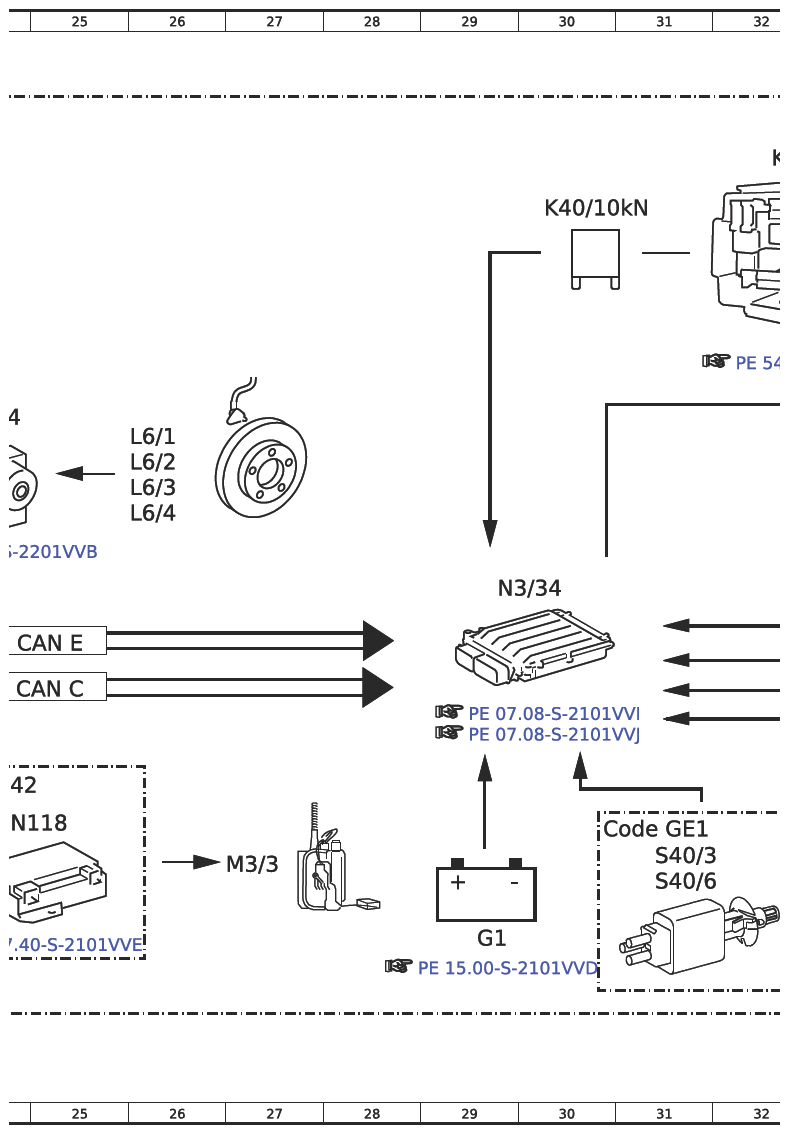

| N3/34 | ME-SFI [ME] control unit | 29F |
| N3/34 | ME-SFI [ME] control unit | 72F |
| N30/4 | Electronic Stability Program (ESP) control unit | 24E |
| N30/4 | Electronic Stability Program (ESP) control unit | 57H |
| N69/3 | Left front door control unit | 7H |
| N69/3 | Left front door control unit | 44H |
| N72/1s5 | ECO start/stop function button | 3G |
| N72/1s5 | ECO start/stop function button | 40G |
| N73 | Electronic ignition lock (EZS) control unit | 21B |
| N73 | Electronic ignition lock (EZS) control unit | 60B |
| S40/3 | Clutch pedal switch | 31J |
| S40/6 | Clutch pedal switch | 31J |
| S62/41 | Engine hood switch | 3F |
| S62/41 | Engine hood switch | 40G |

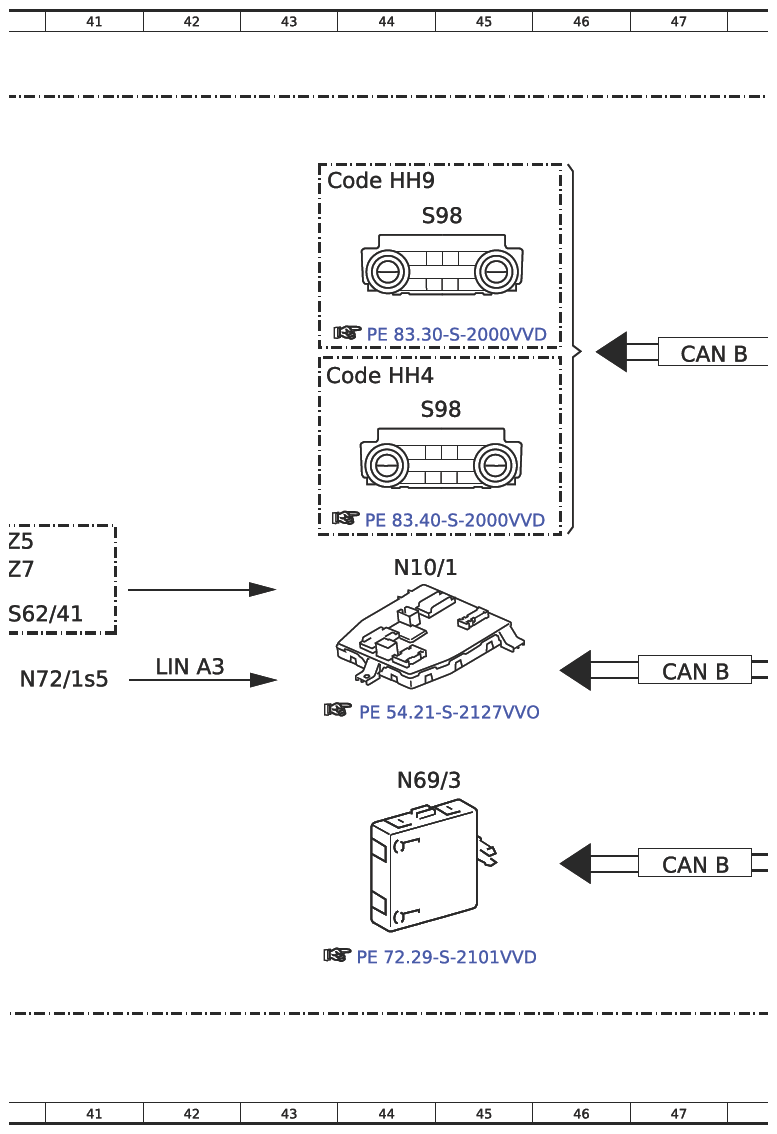

| S98 | Air conditioning control and operating unit (front & rear KLA) | 7B |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 7D |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 44B |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 44D |
