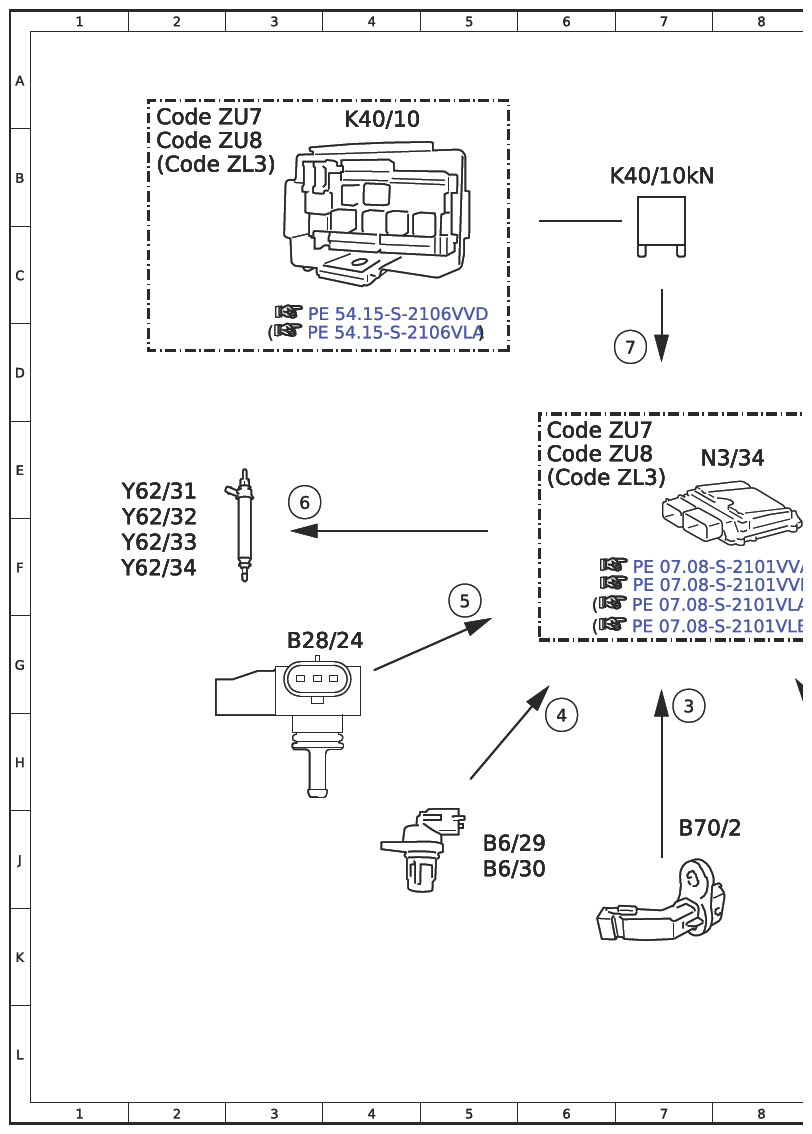

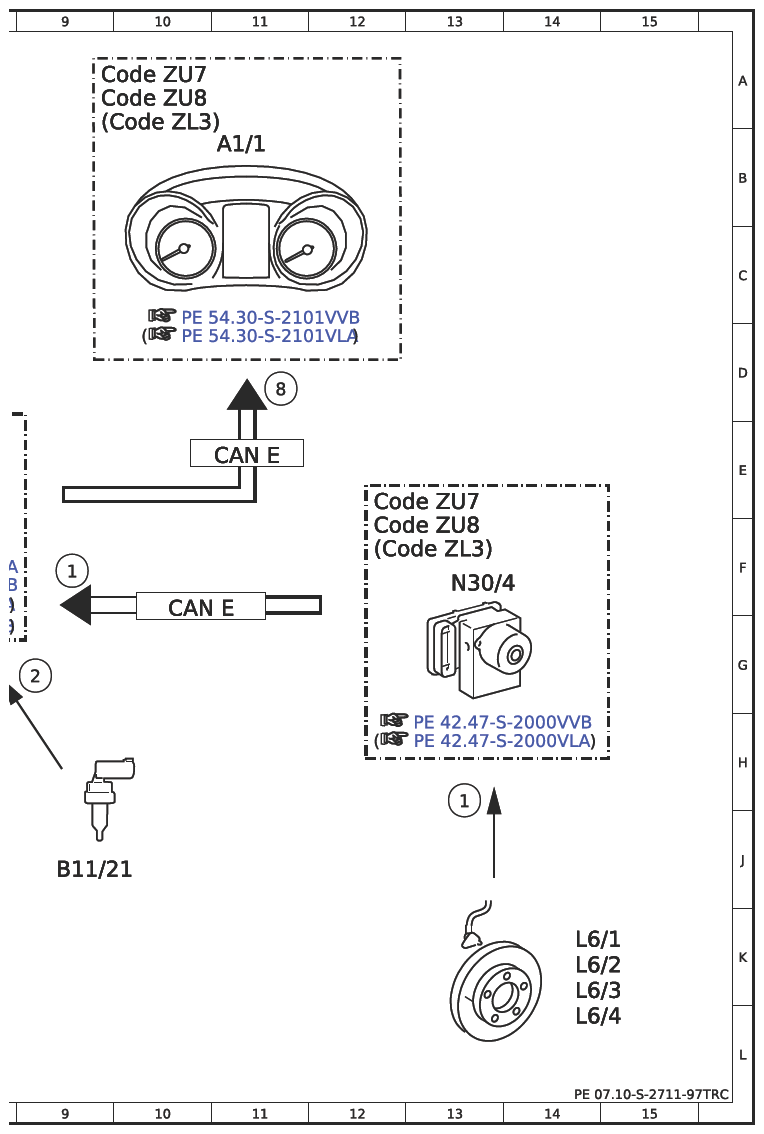

Electrical Function Schematic For Smooth Running Control - PE07.10-S-2711-97TRC
Engine 274 in model 447
except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 9F |
| 1 | Wheel speed, signal | 13H |
| 2 | Coolant temperature sensor, signal | 9G |
| 3 | Engine speed, signal | 7G |
| 4 | Camshaft Hall sensor, signal | 6H |
| 5 | Engine load, signal | 5F |
| 6 | Fuel injectors, actuation | 3E |
| 7 | Circuit 87, status | 7D |
| 8 | Engine running, signal | 11D |
| A1/1 | Instrument cluster (KI) control unit | 11B |
| B11/21 | Coolant temperature sensor | 9J |
| B28/24 | Intake manifold pressure sensor | 3G |
| B6/29 | Intake camshaft Hall sensor | 5J |
| B6/30 | Exhaust camshaft Hall sensor | 5J |
| B70/2 | Crankshaft Hall sensor | 7J |
| CAN E | Chassis CAN | 10F |
| CAN E | Chassis CAN | 11E |
| Code ZL3 | National version for Latin America | 6E |
| Code ZL3 | National version for Latin America | 9B |
| Code ZL3 | National version for Latin America | 12F |
| Code ZL3 | National version for Latin America | 2B |
| Code ZU7 | Canada version | 6E |
| Code ZU7 | Canada version | 9A |
| Code ZU7 | Canada version | 12E |
| Code ZU7 | Canada version | 2A |
| Code ZU8 | USA version | 6E |
| Code ZU8 | USA version | 9A |
| Code ZU8 | USA version | 12F |
| Code ZU8 | USA version | 2B |
| K40/10 | Engine compartment fuse and relay module | 4A |
| K40/10kN | Circuit 87M relay | 7B |
| L6/1 | Left front rpm sensor | 14K |
| L6/2 | Right front rpm sensor | 14K |
| L6/3 | Left rear rpm sensor | 14K |
| L6/4 | Right rear rpm sensor | 14L |
| N3/34 | ME-SFI [ME] control unit | 8E |
| N30/4 | Electronic Stability Program (ESP) control unit | 13F |
| Y62/31 | Cylinder 1 fuel injector | 1E |
| Y62/32 | Cylinder 2 fuel injector | 1F |
| Y62/33 | Cylinder 3 fuel injector | 1F |
| Y62/34 | Cylinder 4 fuel injector | 1F |
