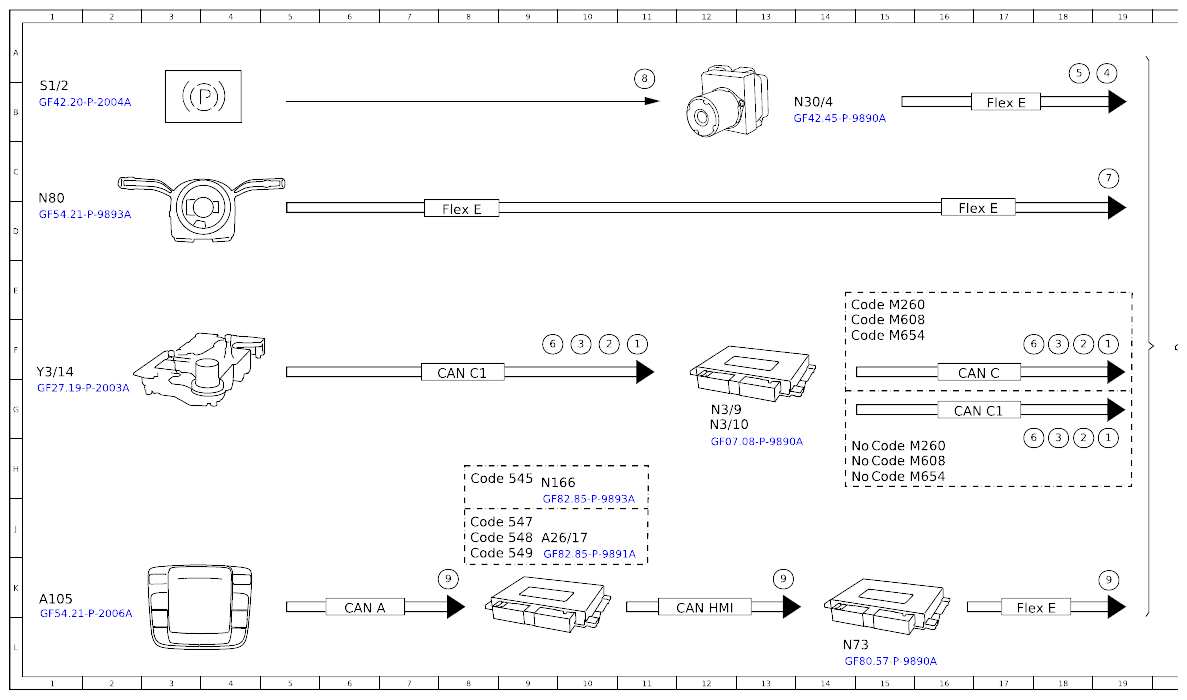

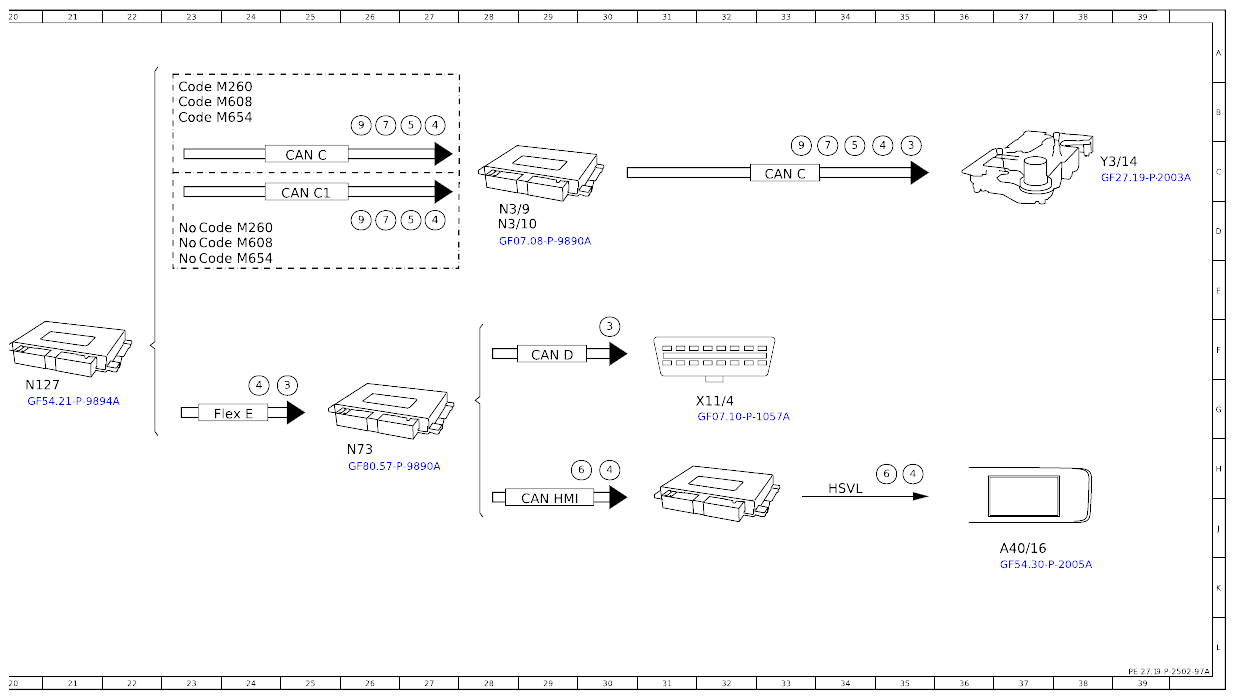

Function Schematic For Limp-Home Mode - PE27.19-P-2502-97A
Transmission 700.420/421/422/423, 724.033/044/045/103/114/115/120
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Transmission control, status | 11F |
| 1 | Transmission control, status | 19F |
| 1 | Transmission control, status | 19H |
| 2 | Engine torque, reduce request | 10F |
| 2 | Engine torque, reduce request | 18F |
| 2 | Engine torque, reduce request | 18H |
| 3 | Transmission control diagnosis, communication | 10F |
| 3 | Transmission control diagnosis, communication | 18F |
| 3 | Transmission control diagnosis, communication | 35C |
| 3 | Transmission control diagnosis, communication | 25G |
| 3 | Transmission control diagnosis, communication | 30F |
| 3 | Transmission control diagnosis, communication | 18H |
| 4 | Electric parking brake control unit, status | 19B |
| 4 | Electric parking brake control unit, status | 27D |
| 4 | Electric parking brake control unit, status | 35C |
| 4 | Electric parking brake control unit, status | 24G |
| 4 | Electric parking brake control unit, status | 30H |
| 4 | Electric parking brake control unit, status | 35H |
| 4 | Electric parking brake control unit, status | 27C |
| 5 | Wheel speed, signal | 18B |
| 5 | Wheel speed, signal | 27D |
| 5 | Wheel speed, signal | 34C |
| 5 | Wheel speed, signal | 27C |
| 6 | Warning message issue, request | 9F |
| 6 | Warning message issue, request | 17F |
| 6 | Warning message issue, request | 30H |
| 6 | Warning message issue, request | 35H |
| 6 | Warning message issue, request | 17H |
| 7 | DIRECT SELECT lever, status | 19D |
| 7 | DIRECT SELECT lever, status | 26D |
| 7 | DIRECT SELECT lever, status | 34C |
| 7 | DIRECT SELECT lever, status | 26C |
| 8 | Electric parking brake switch, status | 11B |
| 9 | Rear-end door locking unit, status | 19K |
| 9 | Rear-end door locking unit, status | 13K |
| 9 | Rear-end door locking unit, status | 8K |
| 9 | Rear-end door locking unit, status | 26D |
| 9 | Rear-end door locking unit, status | 33C |
| 9 | Rear-end door locking unit, status | 26C |
| A105 | Touchpad | 1L |
| A26/17 | Head unit | 9K |
| A40/16 | Head unit/instrument cluster display cluster | 37K |
| CAN A | Telematics CAN | 6L |
| CAN C | Engine CAN | 16G |
| CAN C | Engine CAN | 33C |
| CAN C | Engine CAN | 25C |
| CAN C1 | Drive train CAN | 8G |
| CAN C1 | Drive train CAN | 16G |
| CAN C1 | Drive train CAN | 25D |
| CAN D | Diagnostic CAN | 29F |
| CAN HMI | User interface CAN | 12L |
| CAN HMI | User interface CAN | 29J |
| Code 545 | Connect 5 (NTG6) | 8J |
| Code 547 | Connect 20 Entry (NTG6) | 8J |
| Code 548 | Connect 20 MID (NTG6) | 8K |
| Code 549 | Connect 20 HIGH (NTG6) | 8K |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 15H |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 14F |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 23D |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 23B |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 14F |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 15H |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 23B |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 23E |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 14F |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 15J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 23B |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 23E |
| Flex E | Chassis FlexRay | 17L |
| Flex E | Chassis FlexRay | 17B |
| Flex E | Chassis FlexRay | 16D |
| Flex E | Chassis FlexRay | 8D |
| Flex E | Chassis FlexRay | 24G |
| HSVL | High-speed video link | 34J |
| N127 | Drivetrain control unit | 20G |
| N166 | Head unit/instrument cluster control unit | 9J |
| N3/10 | ME-SFI [ME] control unit | 12H |
| N3/10 | ME-SFI [ME] control unit | 28D |
| N3/9 | CDI control unit | 12G |
| N3/9 | CDI control unit | 28D |
| N30/4 | Electronic Stability Program control unit | 14B |
| N73 | Electronic ignition switch control unit | 14L |
| N73 | Electronic ignition switch control unit | 26H |
| N80 | Steering column module control unit | 1D |
| S1/2 | Exterior lights and electric parking brake switch group | 1B |
| X11/4 | Diagnostic connector | 32G |
| Y3/14 | Dual clutch Transmission fully integrated Transmission control electrohydraulic controller unit | 38C |
| Y3/14 | Dual clutch Transmission fully integrated Transmission control electrohydraulic controller unit | 1G |
