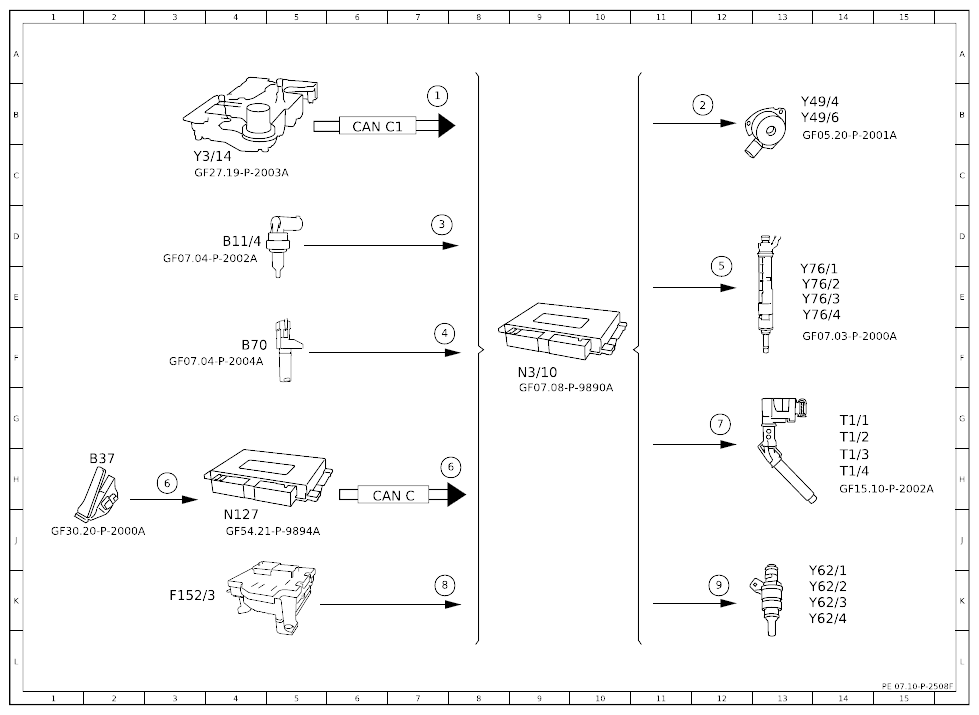

Function Schematic For Overrun Mode Fuel Shutoff - PE07.10-P-2508-97F
Engine 139 in model 118, 177, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Gear range, status | 7A |
| 2 | Camshaft solenoids, actuation | 12B |
| 3 | Coolant temperature sensor, signal | 7D |
| 4 | Engine speed, signal | 7E |
| 5 | Fuel injectors, actuation | 12E |
| 6 | Accelerator pedal sensor, signal | 3H |
| 6 | Accelerator pedal sensor, signal | 8G |
| 7 | Ignition coils, actuation | 12G |
| 8 | Circuit 87, status | 7K |
| 9 | Injection valves, actuation | 12K |
| B11/4 | Coolant temperature sensor | 4D |
| B37 | Accelerator pedal sensor | 2H |
| B70 | Crankshaft Hall sensor | 4F |
| CAN C | Engine CAN | 6H |
| CAN C1 | Drive train CAN | 6B |
| F152/3 | Engine compartment fuse and relay module | 3K |
| N127 | Drivetrain control unit | 4J |
| N3/10 | ME-SFI [ME] control unit | 9F |
| T1/1 | Cylinder 1 ignition coil | 14G |
| T1/2 | Cylinder 2 ignition coil | 14G |
| T1/3 | Cylinder 3 ignition coil | 14H |
| T1/4 | Cylinder 4 ignition coil | 14H |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 3C |
| Y49/4 | Left intake camshaft solenoid | 13B |
| Y49/6 | Left exhaust camshaft solenoid | 13B |
| Y62/1 | Cylinder 1 fuel injection valve | 13K |
| Y62/2 | Cylinder 2 injection valve | 13K |
| Y62/3 | Cylinder 3 injection valve | 13K |
| Y62/4 | Cylinder 4 injection valve | 13K |
| Y76/1 | Cylinder 1 fuel injector | 13E |
| Y76/2 | Cylinder 2 fuel injector | 14E |
| Y76/3 | Cylinder 3 fuel injector | 14E |
| Y76/4 | Cylinder 4 fuel injector | 14E |
