Electrical Function Schematic For Engine Management, ECO Start/Stop Function - PE07.10-P-2724-97ZGF
Engine 176.9, 177.9 in model 463 as of model year 2019 with code MJ7 (ECO start/stop function)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 10E |
| 1 | Air conditioning, status | 38E |
| 1 | Air conditioning, status | 27F |
| 10 | Engine start, request | 24G |
| 10 | Engine start, request | 12E |
| 10 | Engine start, request | 38E |
| 10 | Engine start, request | 38F |
| 10 | Engine start, request | 28F |
| 11 | Engine stop enable, status | 24G |
| 11 | Engine stop enable, status | 12E |
| 12 | Crash, signal | 36D |
| 12 | Crash, signal | 28E |
| 12 | Crash, signal | 10F |
| 12 | Crash, signal | 9D |
| 13 | Engine torque, increase request | 23G |
| 13 | Engine torque, increase request | 12E |
| 14 | Engine torque, reduce request | 24G |
| 14 | Engine torque, reduce request | 13E |
| 15 | ECO start/stop function button, status | 13E |
| 15 | ECO start/stop function button, status | 30C |
| 15 | ECO start/stop function button, status | 28F |
| 15 | ECO start/stop function button, status | 35E |
| 16 | Engine stop prohibited, request | 24G |
| 16 | Engine stop prohibited, request | 14E |
| 16 | Engine stop prohibited, request | 39F |
| 16 | Engine stop prohibited, request | 29F |
| 16 | Engine stop prohibited, request | 39D |
| 17 | Steering wheel angle sensor, signal | 24G |
| 17 | Steering wheel angle sensor, signal | 29E |
| 17 | Steering wheel angle sensor, signal | 14E |
| 18 | Door rotary tumbler switch, status | 14E |
| 18 | Door rotary tumbler switch, status | 30F |
| 18 | Door rotary tumbler switch, status | 37D |
| 19 | Fuel pump, actuation | 13K |
| 2 | Instrument cluster, message | 35F |
| 2 | Instrument cluster, message | 36H |
| 20 | Engine speed, signal | 6E |
| 21 | Coolant temperature sensor, signal | 6G |
| 22 | Accelerator pedal sensor, signal | 26G |
| 23 | KEYLESS-GO start/stop button, status | 30F |
| 23 | KEYLESS-GO start/stop button, status | 15E |
| 23 | KEYLESS-GO start/stop button, status | 37F |
| 25 | Seat belt buckle restraint system switch, status | 36D |
| 25 | Seat belt buckle restraint system switch, status | 31F |
| 25 | Seat belt buckle restraint system switch, status | 11F |
| 27 | Engine hood contact switch, status | 37D |
| 27 | Engine hood contact switch, status | 31F |
| 27 | Engine hood contact switch, status | 15E |
| 28 | Gear range, request | 6C |
| 29 | Gear range, status | 6D |
| 3 | Fuel pump, specified pressure request | 15J |
| 30 | Circuit 87, status | 9H |
| 31 | Engine running, signal | 24F |
| 31 | Engine running, signal | 6C |
| 31 | Engine running, signal | 15J |
| 4 | Fuel pressure, status | 10G |
| 5 | Starter circuit 50 relay, actuation | 7J |
| 6 | Starter, actuation | 5K |
| 7 | Brake light switch, status | 23G |
| 7 | Brake light switch, status | 10E |
| 8 | Wheel speed, signal | 24G |
| 8 | Wheel speed, signal | 11E |
| 9 | Vehicle speed, signal | 11E |
| 9 | Vehicle speed, signal | 36G |
| 9 | Vehicle speed, signal | 27E |
| A1 | Instrument cluster | 36J |

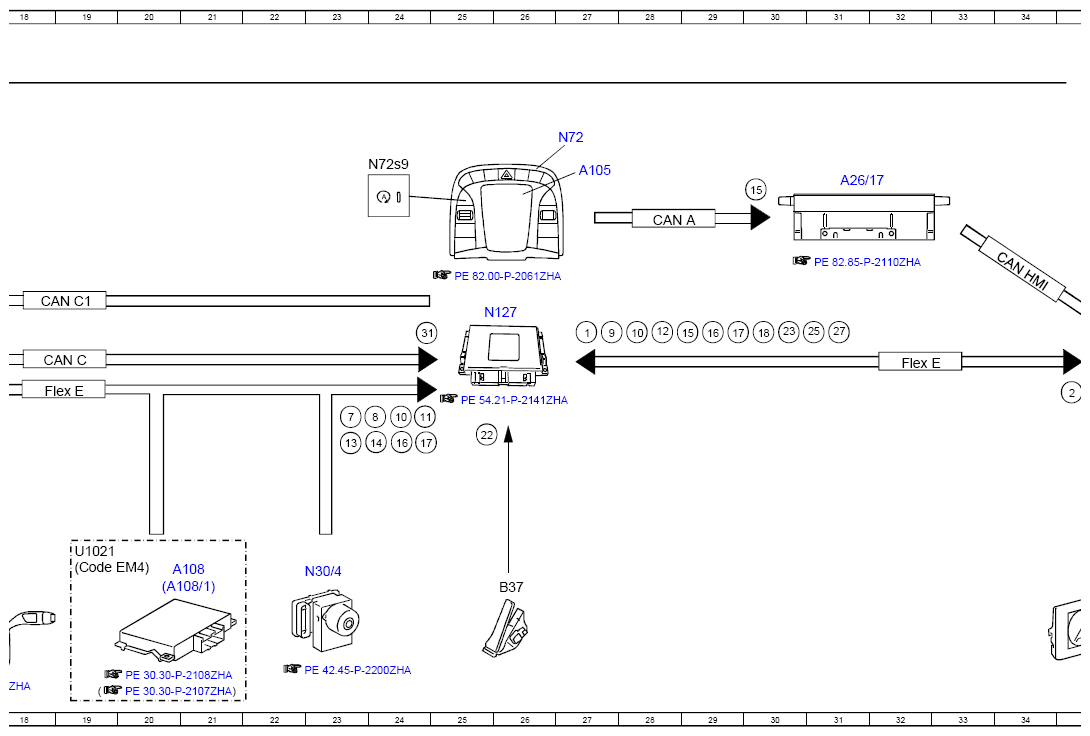

| A105 | Touchpad | 27C |
| A108 | Active Brake Assist controller unit | 21J |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 20K |
| A26/17 | Head unit | 31C |
| B11/4 | Coolant temperature sensor | 2H |
| B37 | Accelerator pedal sensor | 26K |
| B70 | Crankshaft Hall sensor | 2B |
| CAN A | Telematics CAN | 28D |
| CAN B | Interior CAN | 39F |
| CAN B | Interior CAN | 39E |
| CAN B | Interior CAN | 39D |
| CAN C | Drivetrain CAN | 19F |
| CAN C | Drivetrain CAN | 12F |
| CAN C1 | Drivetrain CAN | 7C |
| CAN C1 | Drivetrain CAN | 12F |
| CAN C1 | Drivetrain CAN | 12E |
| CAN C1 | Drivetrain CAN | 18E |
| CAN HMI | User interface CAN | 36H |
| CAN HMI | User interface CAN | 36C |
| CAN HMI | User interface CAN | 34E |
| Code EM4 | Driving Assistance Plus Package | 19J |
| Flex E | Chassis FlexRay | 32F |
| Flex E | Chassis FlexRay | 18F |
| K40/8 | Engine fuse and relay module | 9J |
| K40/8kH | Starter circuit 50 relay | 7K |
| K40/8kN | Circuit 87M relay | 12H |
| M1 | Starter | 4K |
| M3 | Fuel pump (FP) | 12K |
| N10/6 | Front SAM control unit | 42E |
| N118 | Fuel pump control unit | 14K |
| N127 | Drivetrain control unit | 26E |
| N2/10 | Supplemental restraint system control unit | 36A |
| N22/1 | Climate control control unit | 42C |

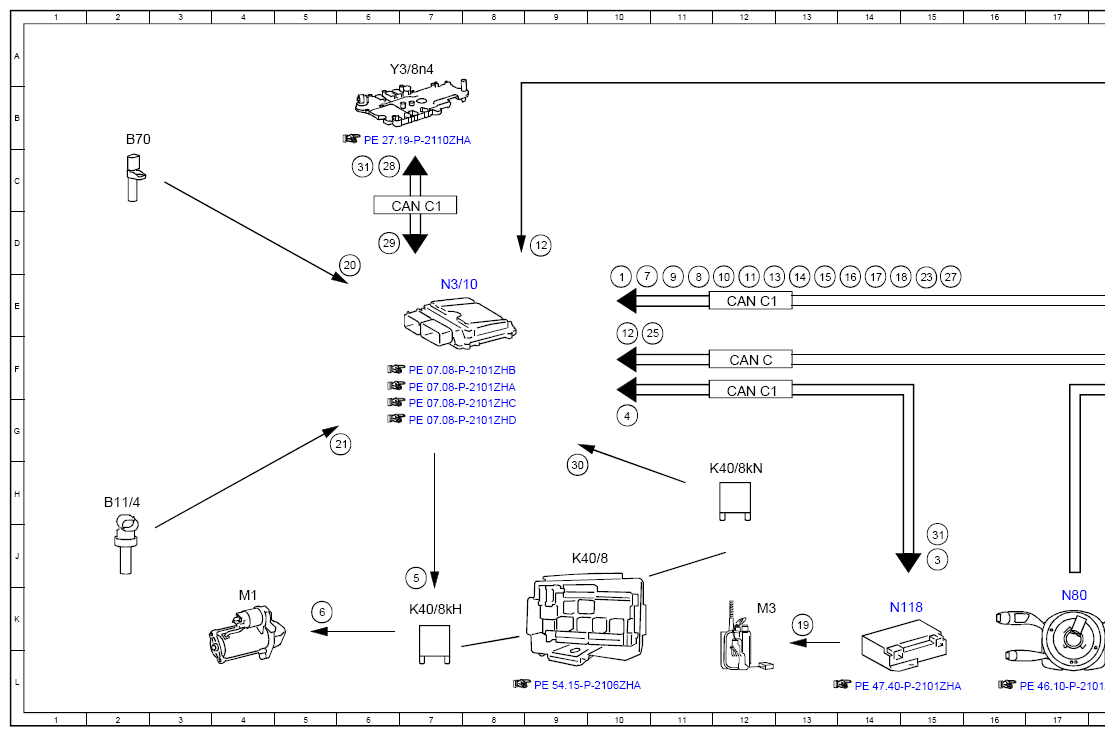

| N3/10 | ME-SFI [ME] control unit | 7E |
| N30/4 | ESP control unit | 22J |
| N69/1 | Left front door control unit | 41A |
| N72 | Lower control panel control unit | 27B |
| N72s9 | - | 24C |

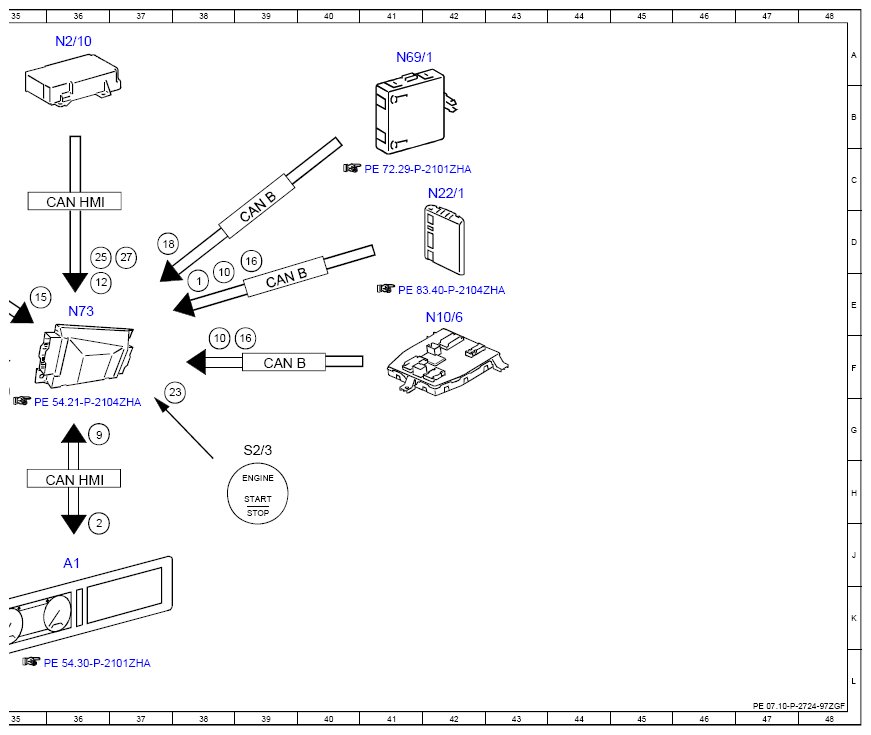

| N73 | EIS [EZS] control unit | 36E |
| N80 | Steering column module | 17K |
| S2/3 | KEYLESS GO start/stop button | 39G |
| U1021 | Valid except code EM4 (Driver assistance package Plus) | 19J |
| Y3/8n4 | Fully integrated transmission control (VGS) control unit | 7A |
