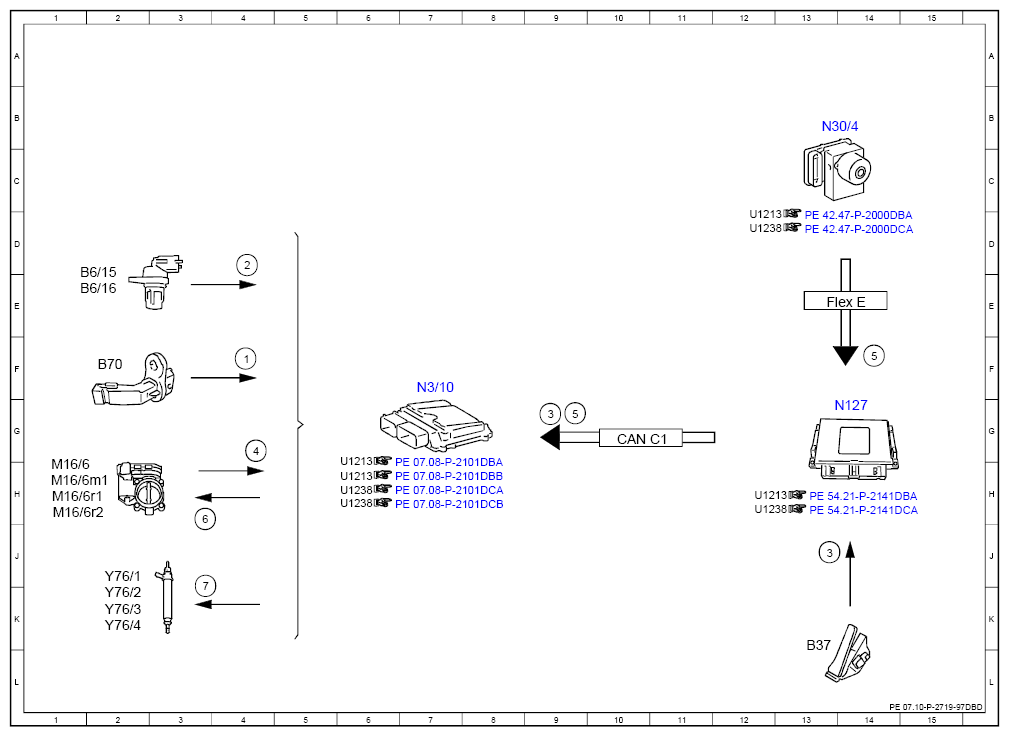

Electrical Function Schematic For Engine Limp-Home Mode - PE07.10-P-2719-97DBD

Engine 274.9 in model 213 (except 213.050/053/054/153), 238 up to model year 2021

Code: Designation: Position:
1 Crankshaft Hall sensor, signal 4F
2 Camshaft Hall sensor, signal 4D
3 Accelerator pedal sensor, signal 13J
3 Accelerator pedal sensor, signal 9G
4 Potentiometer, signal 4G
5 Service brake, status 9G
5 Service brake, status 14F
6 Throttle valve actuator motor, actuation 3H
7 Fuel injectors, actuation 3K
B37 Accelerator pedal sensor 13K
B6/15 Intake camshaft Hall sensor 1E
B6/16 Exhaust camshaft Hall sensor 1E
B70 Crankshaft Hall sensor 2F
CAN C1 Drive train CAN 10G
Flex E Chassis FlexRay 13E
M16/6 Throttle valve actuator 1H
M16/6m1 Throttle valve actuator motor 1H
M16/6r1 Actual value potentiometer 1 1H
M16/6r2 Actual value potentiometer 2 1H
N127 Drivetrain control unit 14G
N3/10 ME-SFI [ME] control unit 7F
N30/4 Electronic Stability Program control unit 13B
Y76/1 Cylinder 1 fuel injector 2J
Y76/2 Cylinder 2 fuel injector 2K
Y76/3 Cylinder 3 fuel injector 2K
Y76/4 Cylinder 4 fuel injector 2K
G13770531Courtesy of MERCEDES-BENZ USA
