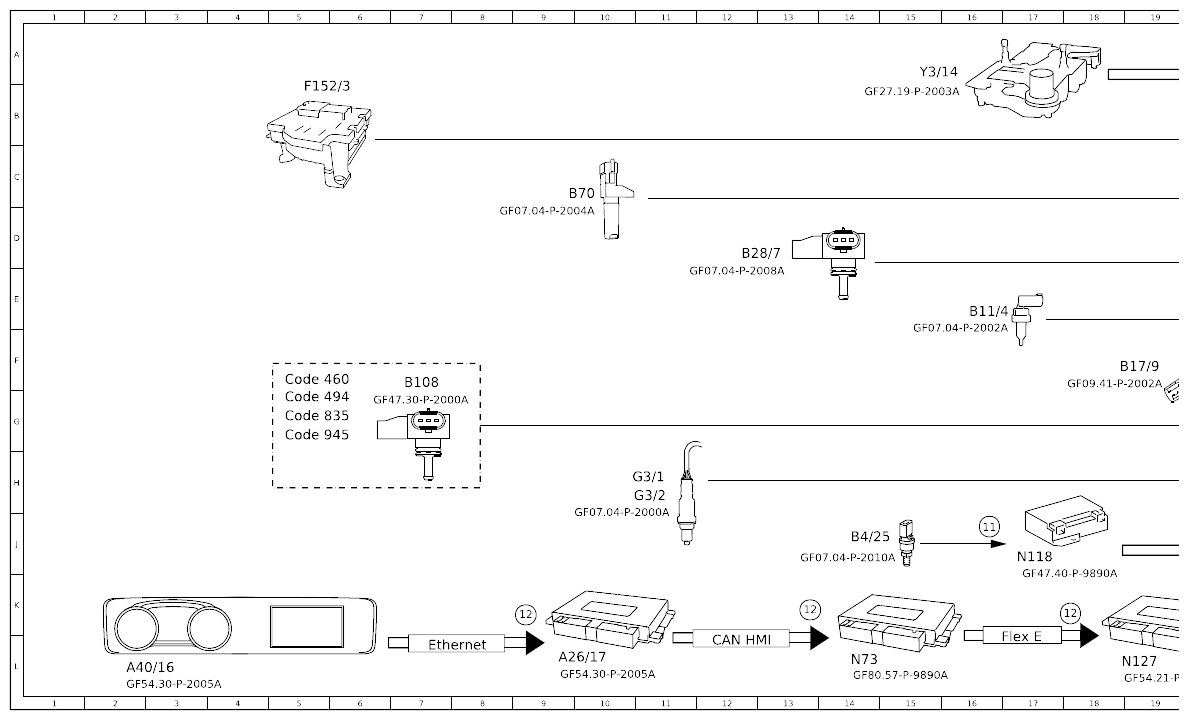

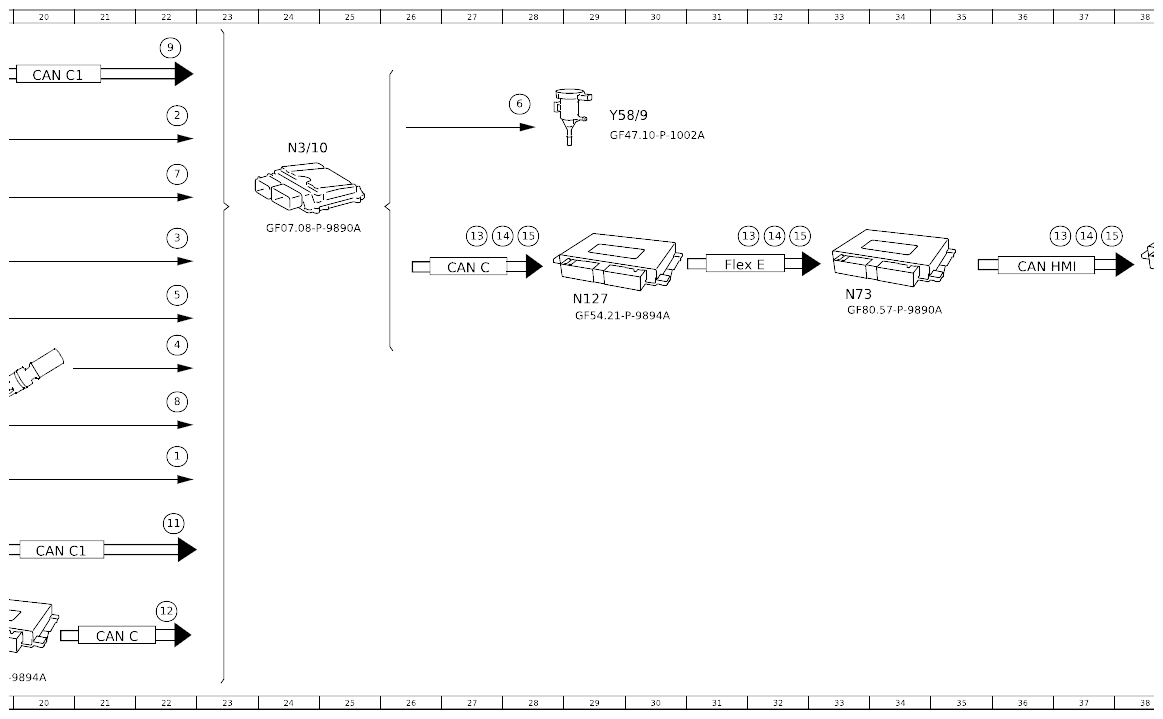

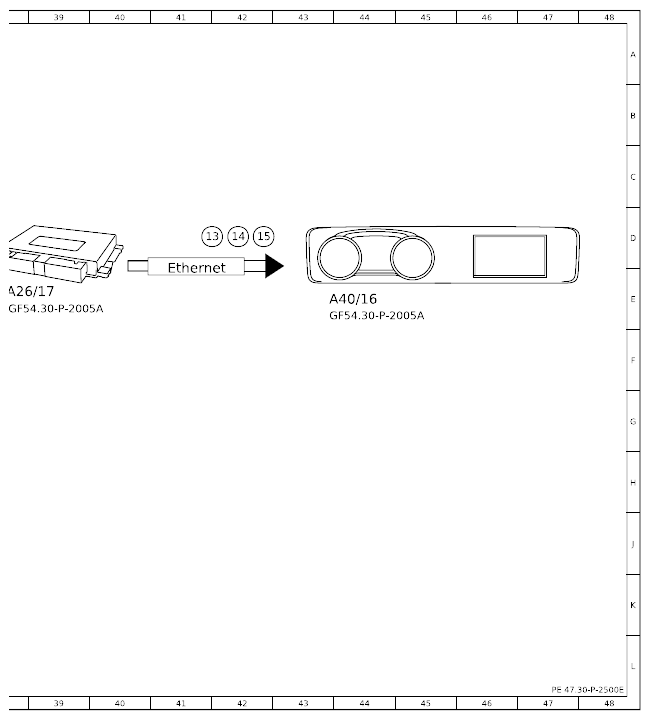

Function Schematic For Purging - PE47.30-P-2500-97E
Engine 139 in model 118, 177, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Oxygen sensor, sensor element, signal | 22G |
| 11 | Fuel tank pressure sensor, signal | 22J |
| 11 | Fuel tank pressure sensor, signal | 16J |
| 12 | Fuel level, signal | 9K |
| 12 | Fuel level, signal | 13K |
| 12 | Fuel level, signal | 18K |
| 12 | Fuel level, signal | 22K |
| 13 | Engine diagnosis indicator lamp, actuation | 27D |
| 13 | Engine diagnosis indicator lamp, actuation | 31D |
| 13 | Engine diagnosis indicator lamp, actuation | 37D |
| 13 | Engine diagnosis indicator lamp, actuation | 41D |
| 14 | Instrument cluster, message | 27D |
| 14 | Instrument cluster, message | 32D |
| 14 | Instrument cluster, message | 37D |
| 14 | Instrument cluster, message | 42D |
| 15 | Fuel reserve warning lamp, actuation | 28D |
| 15 | Fuel reserve warning lamp, actuation | 32D |
| 15 | Fuel reserve warning lamp, actuation | 37D |
| 15 | Fuel reserve warning lamp, actuation | 42D |
| 2 | Circuit 87, status | 22B |
| 3 | Engine load, signal | 22D |
| 4 | Charge air temperature sensor, signal | 22F |
| 5 | Coolant temperature sensor, signal | 22E |
| 6 | Purging switchover valve, actuation | 28B |
| 7 | Engine speed, signal | 22C |
| 8 | Purging pressure sensor, signal | 22F |
| 9 | Gear range, status 22A | 22A |
| A26/17 | Head unit | 9L |
| A26/17 | Head unit | 38E |
| A40/16 | Head unit/instrument cluster display cluster | 2L |
| A40/16 | Head unit/instrument cluster display cluster | 44E |
| B108 | Wide open throttle operation purging pressure sensor | 7F |
| B11/4 | Coolant temperature sensor | 16E |
| B17/9 | Charge air temperature sensor downstream of throttle valve | 19F |
| B28/7 | Pressure sensor downstream of throttle valve | 12D |
| B4/25 | Fuel pressure and temperature sensor | 14J |
| B70 | Crankshaft Hall sensor | 10C |
| CAN C | Engine CAN | 21L |
| CAN C | Engine CAN | 27E |
| CAN C1 | Drive train CAN | 20A |
| CAN C1 | Drive train CAN | 20J |
| CAN HMI | User interface CAN | 12L |
| CAN HMI | User interface CAN | 36E |
| Code 460 | Canada version | 5F |
| Code 494 | USA version | 5G |
| Code 835 | Additional parts for South Korea vehicles | 5G |
| Code 945 | China Stage 6 exhaust treatment | 5G |
| Ethernet | Ethernet | 7L |
| Ethernet | Ethernet | 41E |
| F152/3 | Engine compartment fuse and relay module | 5B |
| Flex E | Chassis FlexRay | 17L |
| Flex E | Chassis FlexRay | 31E |
| G3/1 | Oxygen sensor downstream of catalytic converter | 11H |
| G3/2 | Oxygen sensor upstream of catalytic converter | 11H |
| N118 | Fuel pump control unit | 17J |
| N127 | Drivetrain control unit | 19L |
| N127 | Drivetrain control unit | 29E |
| N3/10 | ME-SFI [ME] control unit | 24C |
| N73 | Electronic ignition switch control unit | 14L |
| N73 | Electronic ignition switch control unit | 33E |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 15A |
| Y58/9 | Fuel tank bleed valve | 29B |
