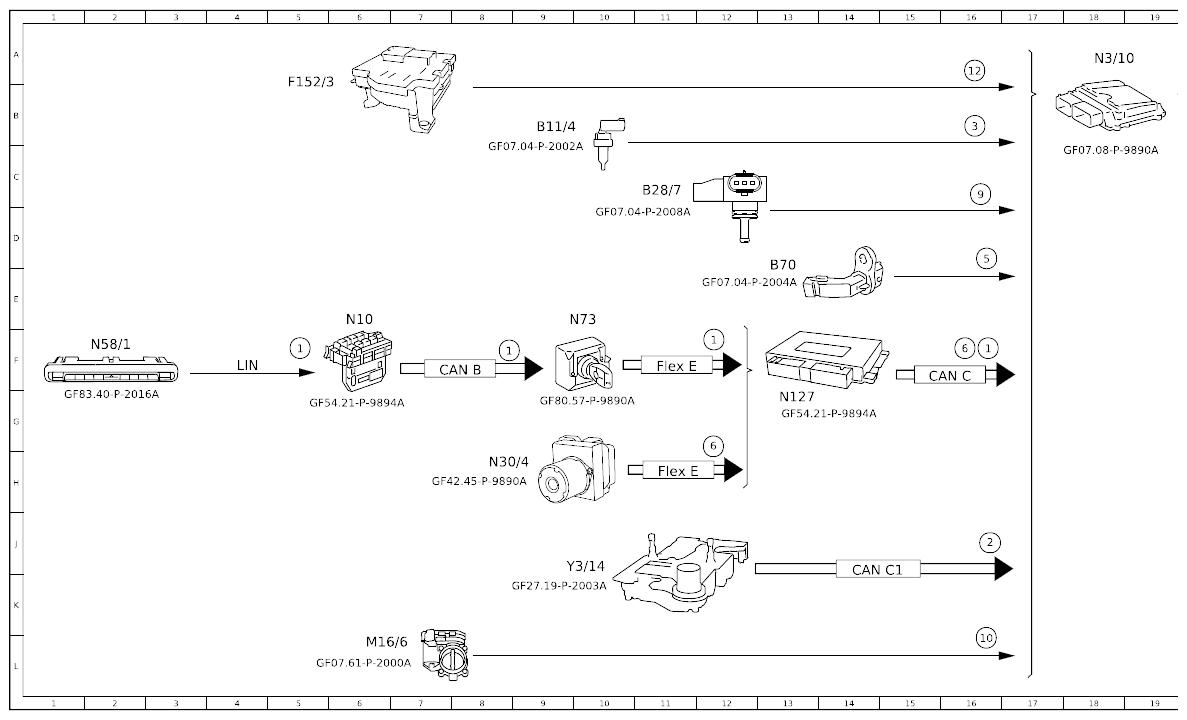

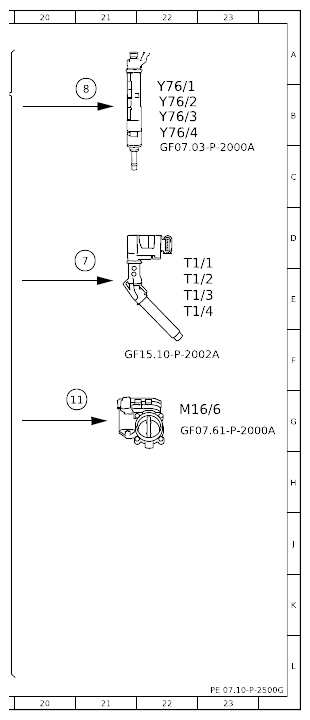

Function Schematic For RPM Control - PE07.10-P-2500-97G
Engine 139 in model 118, 177, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 12F |
| 1 | Air conditioning, status | 16F |
| 1 | Air conditioning, status | 5F |
| 1 | Air conditioning, status | 8F |
| 10 | Throttle valve position, signal | 16L |
| 11 | Actuator motor, throttle valve actuator, actuation | 20G |
| 12 | Circuit 87, status | 16A |
| 2 | Gear range, status | 16J |
| 3 | Coolant temperature sensor, signal | 16B |
| 5 | Engine speed, signal | 16D |
| 6 | Wheel speed, signal | 12G |
| 6 | Wheel speed, signal | 16F |
| 7 | Ignition coils, actuation | 21D |
| 8 | Fuel injectors, actuation | 21B |
| 9 | Engine load, signal | 16C |
| B11/4 | Coolant temperature sensor | 9B |
| B28/7 | Pressure sensor downstream of throttle valve | 11C |
| B70 | Crankshaft Hall sensor | 13E |
| CAN B | Interior CAN | 8F |
| CAN C | Engine CAN | 16F |
| CAN C1 | Drive train CAN | 14K |
| F152/3 | Engine compartment fuse and relay module | 5B |
| Flex E | Chassis FlexRay | 11F |
| Flex E | Chassis FlexRay | 11H |
| LIN | Local Interconnect Network | 4F |
| M16/6 | Throttle valve actuator | 6L |
| M16/6 | Throttle valve actuator | 22G |
| N10 | Central control module | 6E |
| N127 | Drivetrain control unit | 13G |
| N3/10 | ME-SFI [ME] control unit | 18A |
| N30/4 | Electronic Stability Program (ESP®) control unit | 8H |
| N58/1 | Climate control operating unit | 2F |
| N73 | Electronic ignition switch control unit | 10E |
| T1/1 | Cylinder 1 ignition coil | 22D |
| T1/2 | Cylinder 2 ignition coil | 22E |
| T1/3 | Cylinder 3 ignition coil | 22E |
| T1/4 | Cylinder 4 ignition coil | 22E |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 10J |
| Y76/1 | Cylinder 1 fuel injector | 22B |
| Y76/2 | Cylinder 2 fuel injector | 22B |
| Y76/3 | Cylinder 3 fuel injector | 22B |
| Y76/4 | Cylinder 4 fuel injector | 22B |
