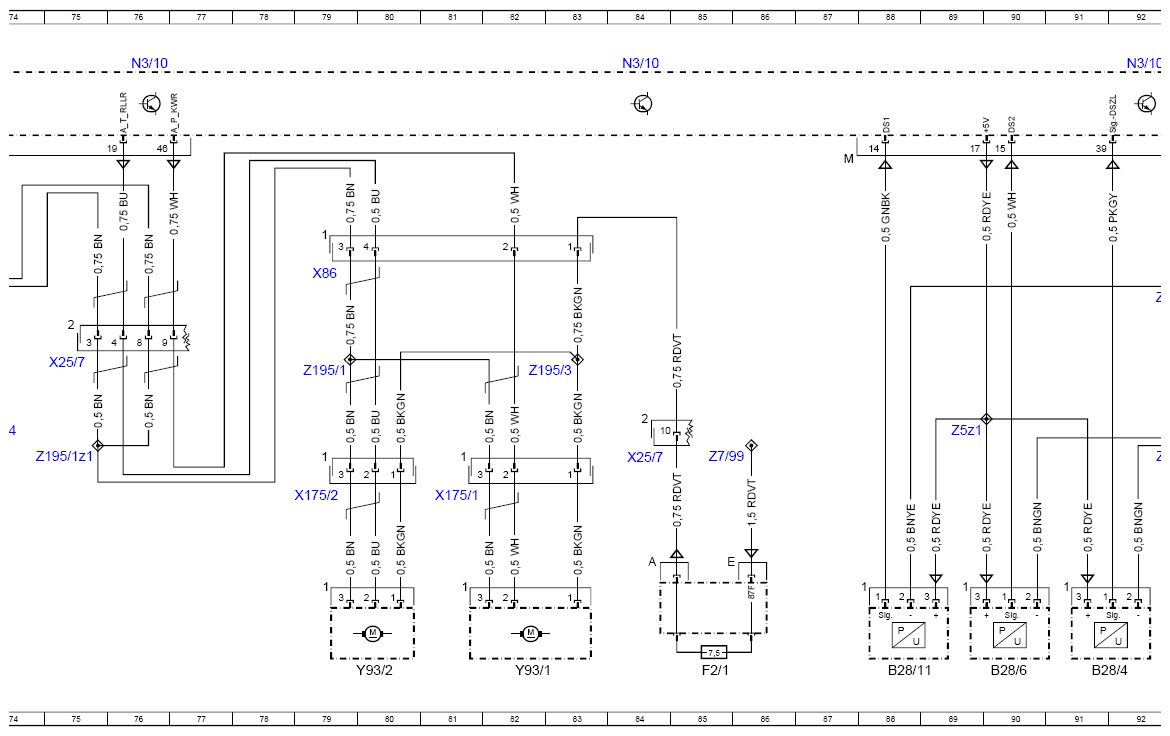

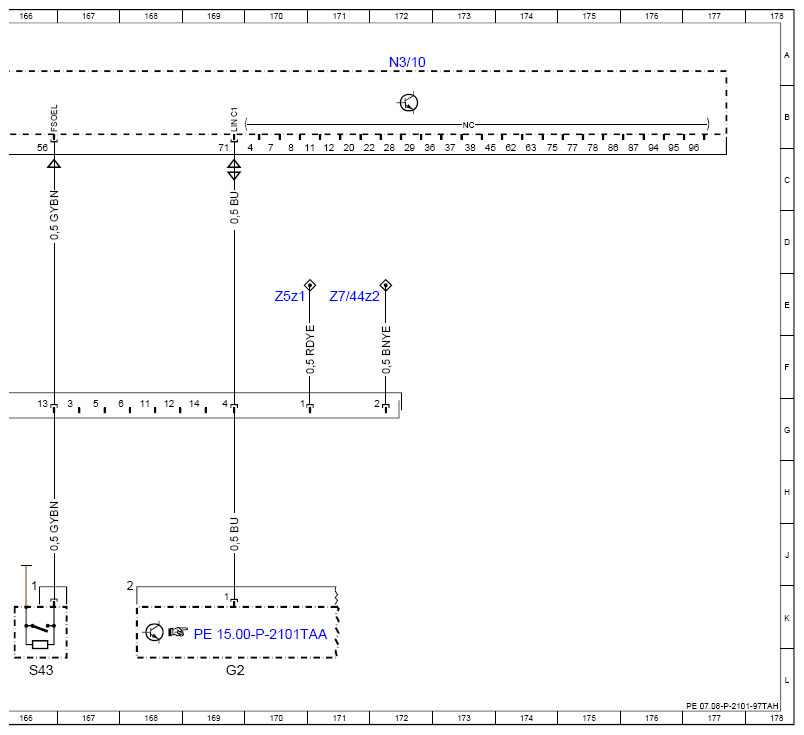

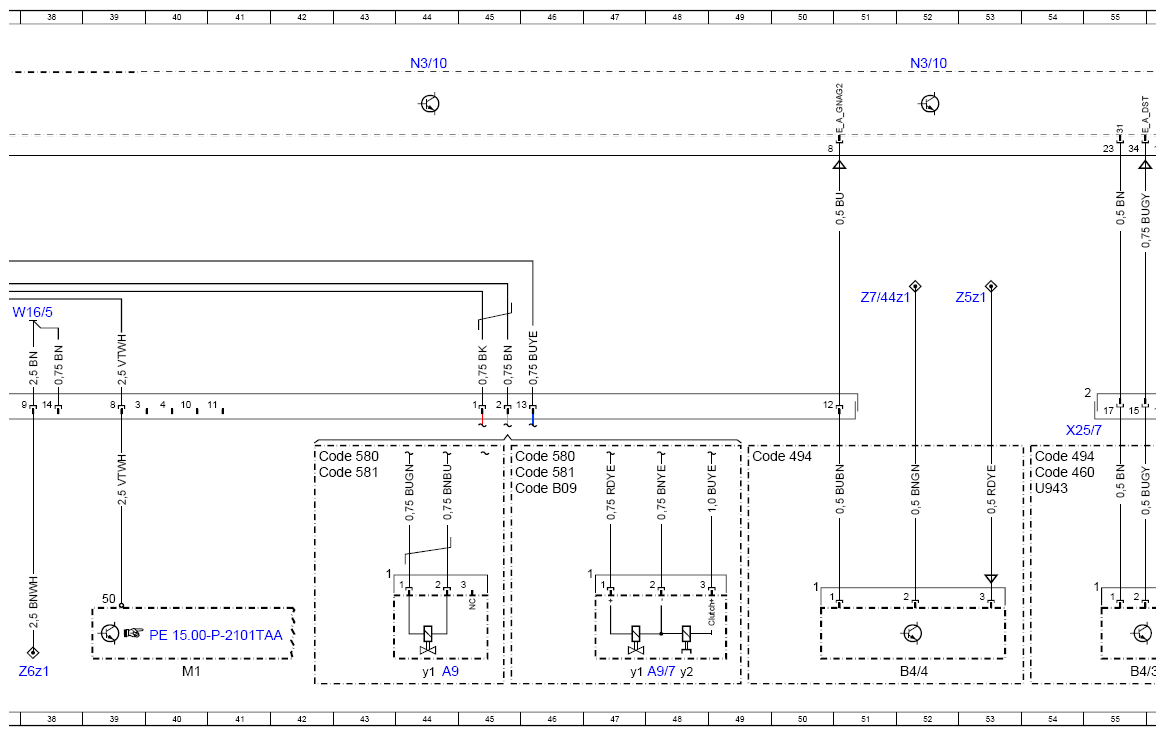

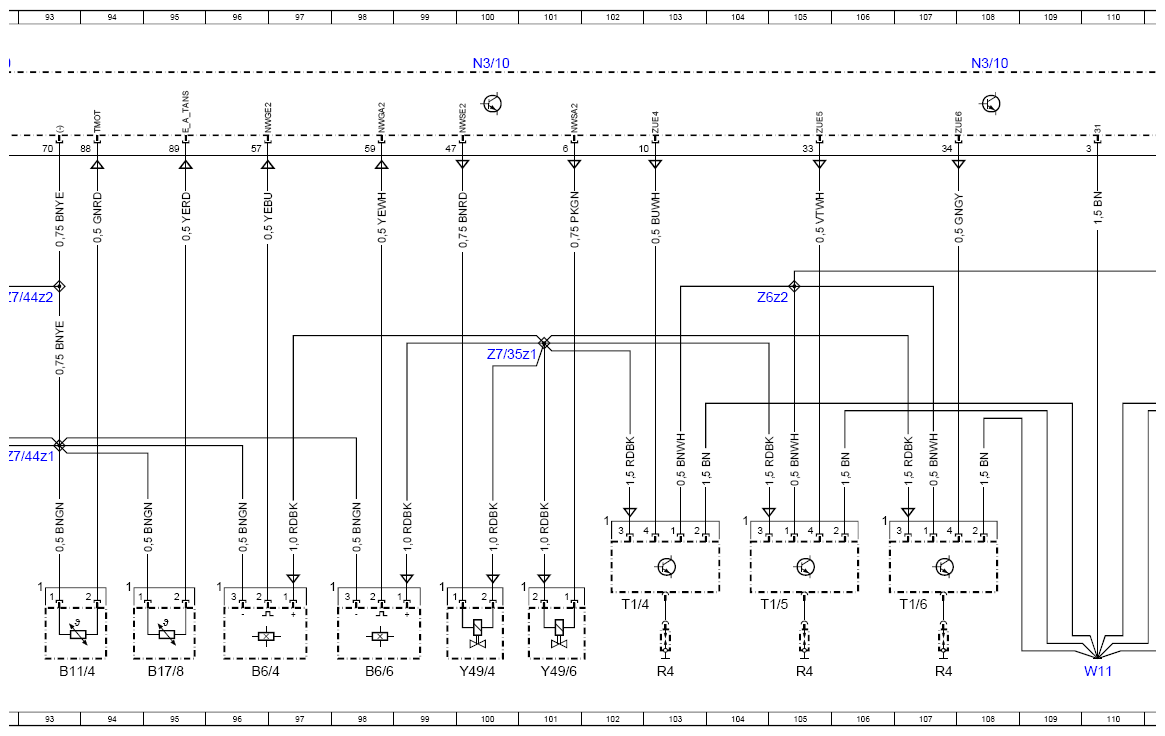

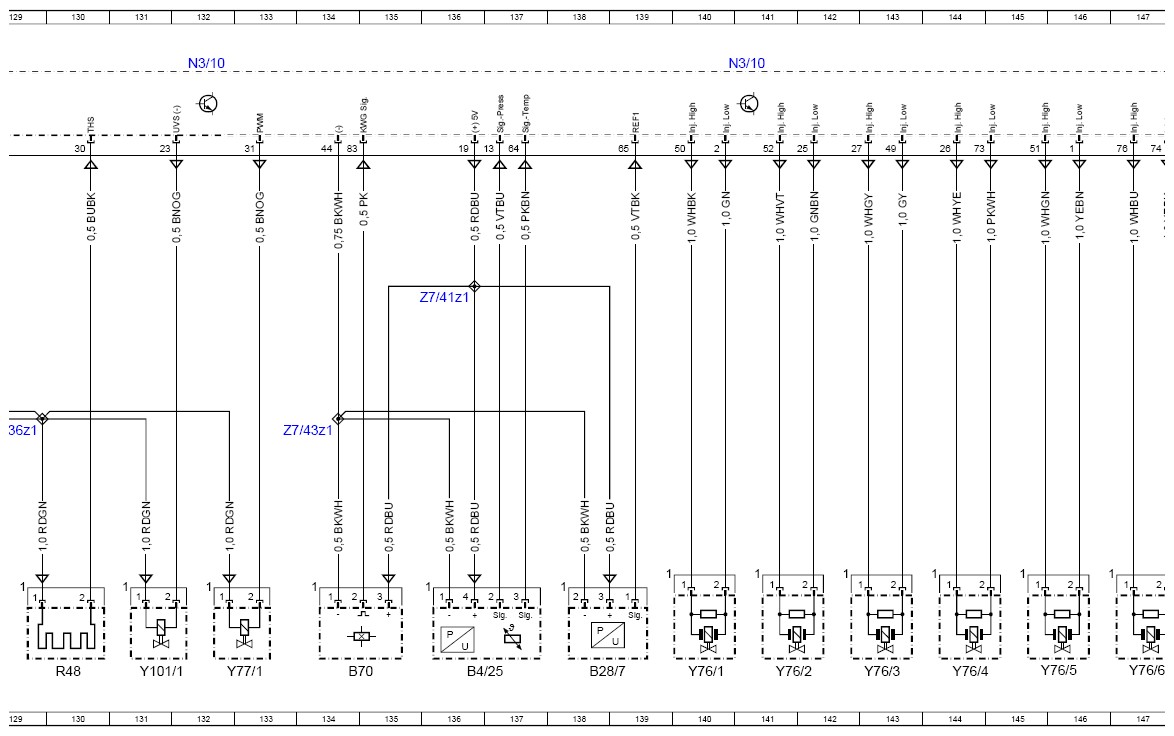

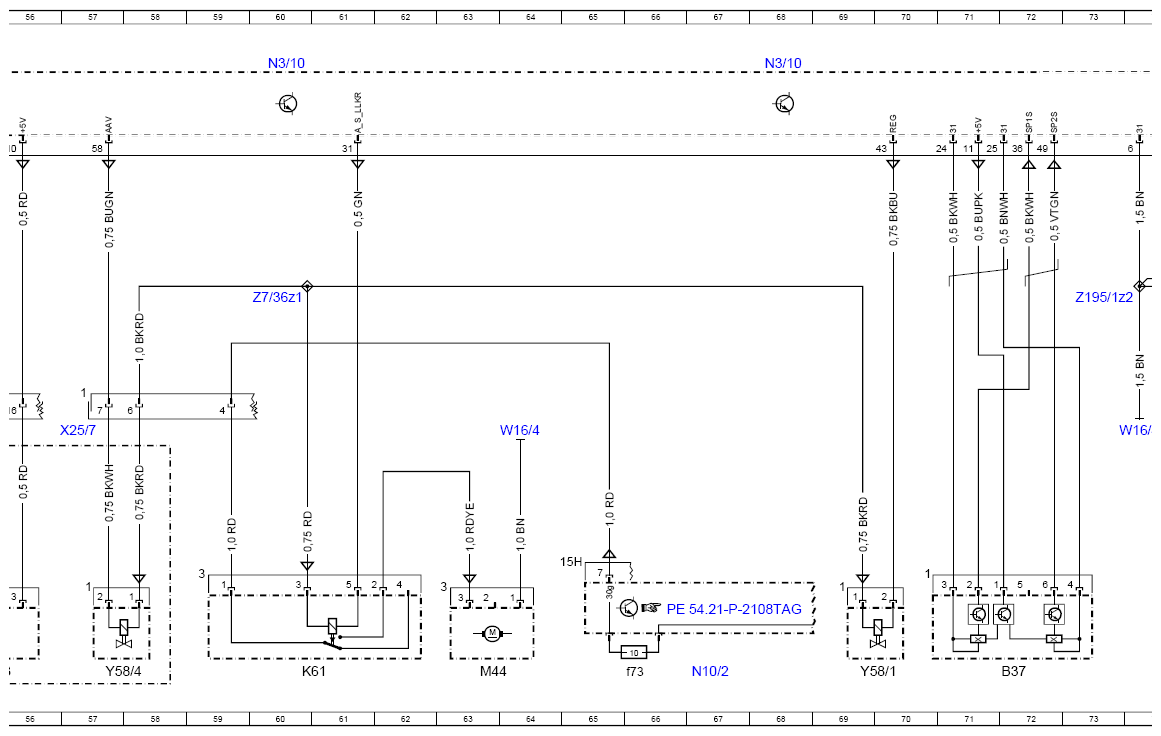

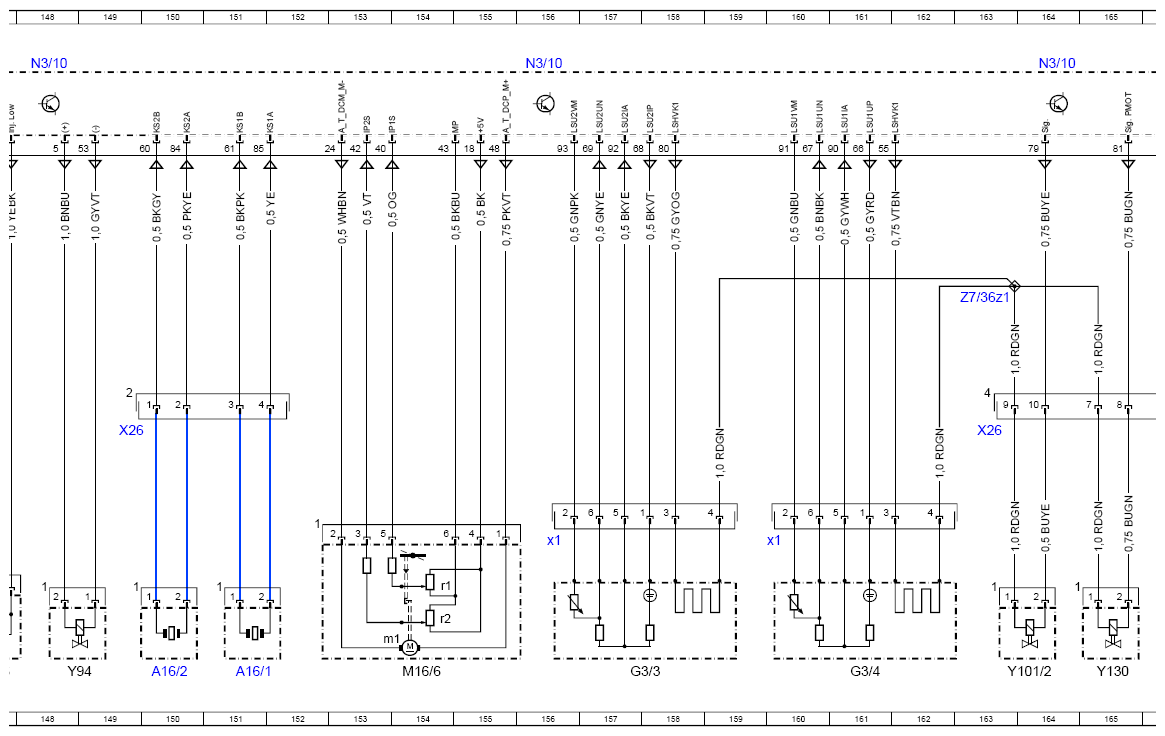

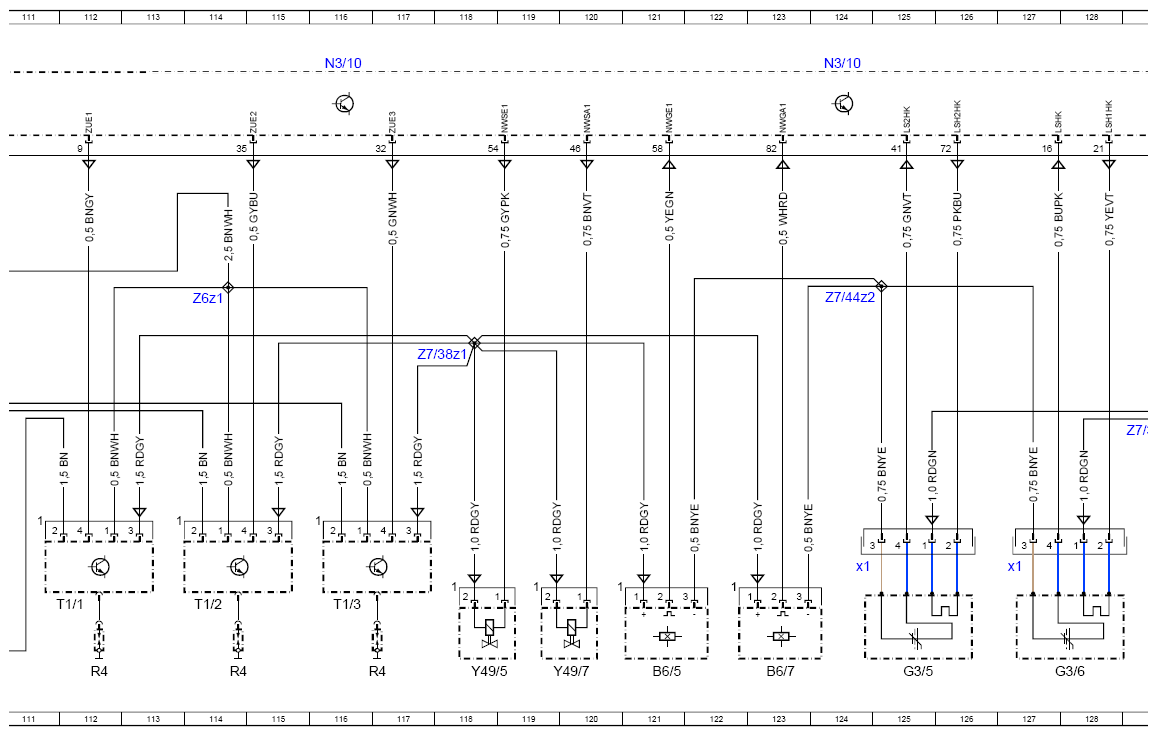

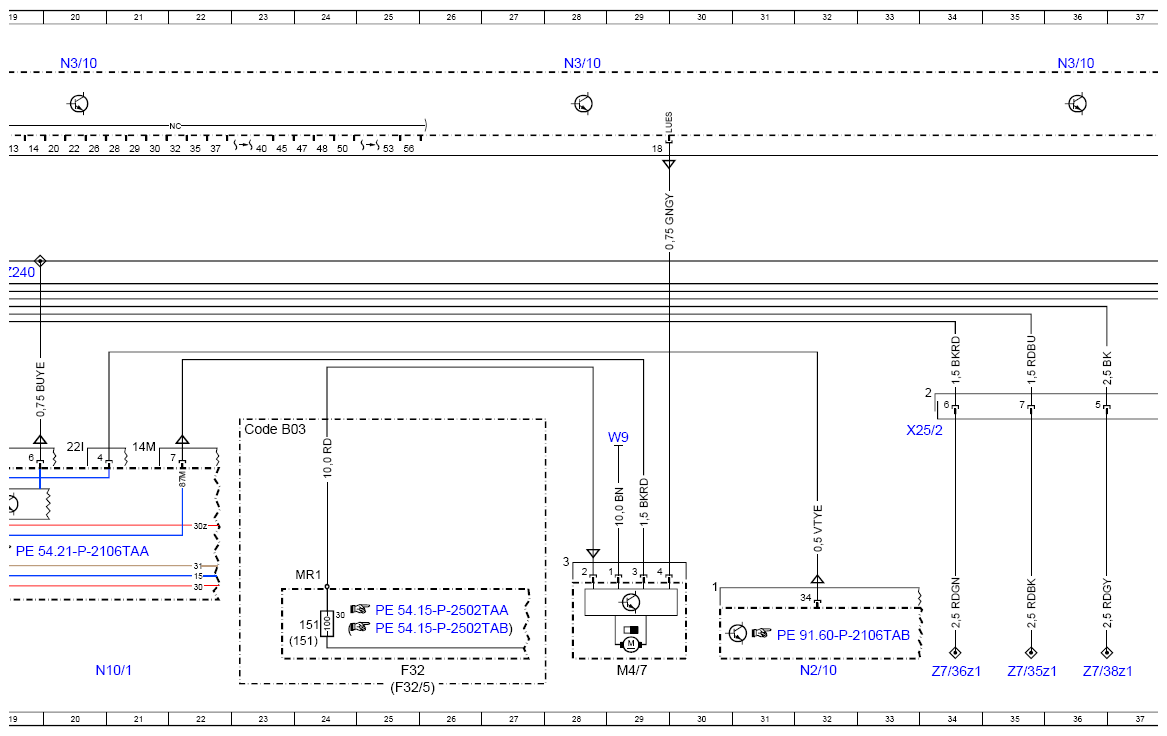

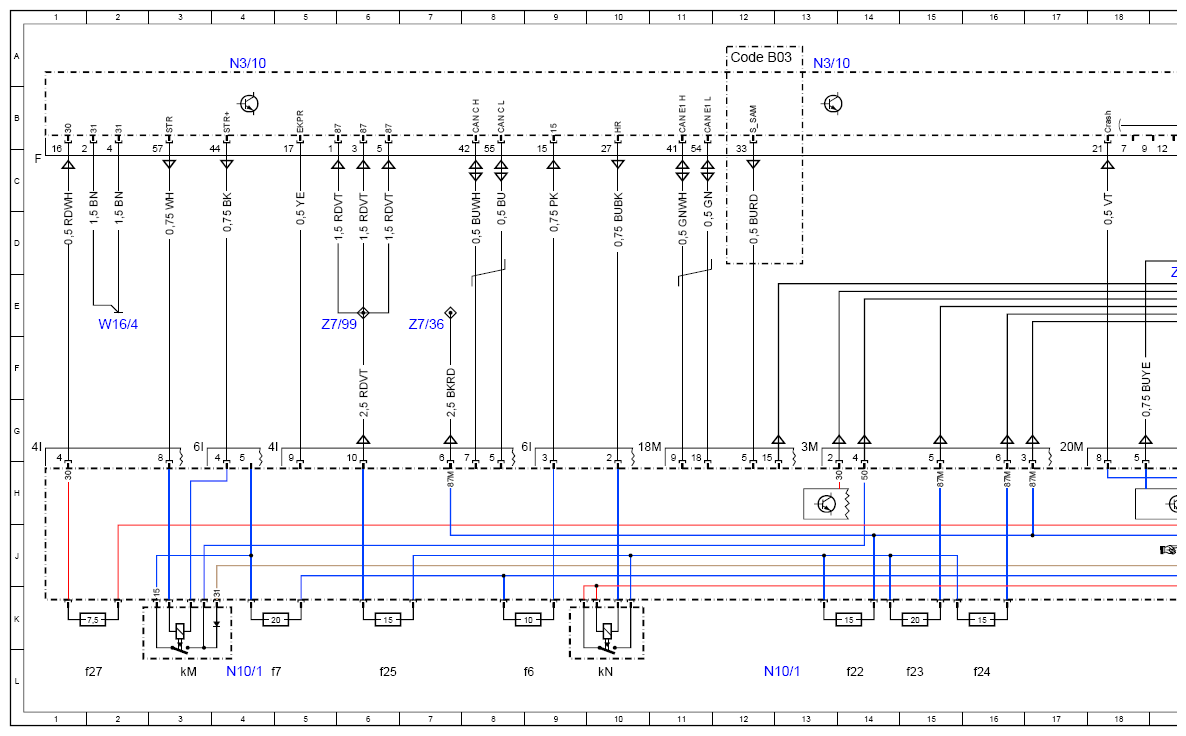

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97TAH
Engine 276.822 as of 3/1/16 in model 172.466
Control unit N3/10
| Code: | Designation: | Position: |
|---|---|---|
| A16/1 | Right knock sensor | 151L |
| A16/2 | Left knock sensor | 150L |
| A9 | Refrigerant compressor | 44L |
| A9/7 | Refrigerant compressor with magnetic clutch | 48L |
| A9/7y1 | Refrigerant compressor regulation valve | 47L |
| A9/7y2 | Refrigerant compressor magnetic clutch | 48L |
| A9y1 | Refrigerant compressor regulation valve | 44L |
| B11/4 | Coolant temperature sensor | 93L |
| B17/8 | Charge air temperature sensor | 95L |
| B28/11 | Pressure sensor downstream of air filter | 88L |
| B28/4 | Pressure sensor downstream air filter, left cylinder bank | 91L |
| B28/6 | Pressure sensor upstream of throttle valve | 90L |
| B28/7 | Pressure sensor downstream of throttle valve | 138L |
| B37 | Accelerator pedal sensor | 72L |
| B4/25 | Fuel pressure and temperature sensor | 136L |
| B4/3 | Fuel tank pressure sensor | 55L |
| B4/4 | Purging pressure sensor | 52L |
| B6/4 | Left intake camshaft Hall sensor | 96L |
| B6/5 | Right intake camshaft Hall sensor | 121L |
| B6/6 | Left exhaust camshaft Hall sensor | 98L |
| B6/7 | Right exhaust camshaft Hall sensor | 123L |
| B70 | Crankshaft Hall sensor | 134L |
| Code 460 | Canada version | 54H |
| Code 494 | USA version | 54G |
| Code 494 | USA version | 49G |
| Code 580 | Air conditioning | 42G |
| Code 580 | Air conditioning | 45G |
| Code 581 | Automatic air conditioning | 42H |
| Code 581 | Automatic air conditioning | 45H |
| Code B03 | ECO start/stop function | 23G |
| Code B03 | ECO start/stop function | 12A |
| Code B09 | Refrigerant compressor with magnetic clutch | 45H |
| F2/1 | Terminal 87 electric exhaust flap fuse holder | 85L |
| F32 | Front prefuse | 25L |
| F32/5 | Prefuse box without ECO start/stop function | 25L |
| F32/5f151 | Prefuse 151 | 24K |
| F32f151 | Prefuse 151 | 24K |
| G2 | Alternator | 169L |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 157L |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | 156J |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 161L |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | 160J |
| G3/5 | Left oxygen sensor downstream of catalytic converter | 125L |
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | 124J |
| G3/6 | Right oxygen sensor downstream of catalytic converter | 128L |
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | 127J |
| K61 | Charge air cooler circulation pump relay | 60L |
| M1 | Starter | 40L |
| M16/6 | Throttle valve actuator | 154L |
| M16/6m1 | Actuator motor | 153K |
| M16/6r1 | Actual value potentiometer 1 | 154K |
| M16/6r2 | Actual value potentiometer 2 | 154K |
| M4/7 | Combustion engine and air conditioning with integrated control fan motor | 29L |
| M44 | Charge air cooler circulation pump | 63L |
| N10/1 | Front SAM control unit with fuse and relay module | 4L |
| N10/1 | Front SAM control unit with fuse and relay module | 12L |
| N10/1 | Front SAM control unit with fuse and relay module | 20L |
| N10/1f22 | Fuse 22 | 14L |
| N10/1f23 | Fuse 23 | 15L |
| N10/1f24 | Fuse 24 | 16L |
| N10/1f25 | Fuse 25 | 6L |
| N10/1f27 | Fuse 27 | 2L |
| N10/1f6 | Fuse 6 | 9L |
| N10/1f7 | Fuse 7 | 4L |
| N10/1kM | Starter circuit 50 relay | 3L |
| N10/1kN | Engine circuit 87 relay | 10L |
| N10/2 | Rear SAM control unit with fuse and relay module | 67L |
| N10/2f73 | Fuse 73 | 66L |
| N2/10 | Supplemental restraint system control unit | 32L |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 13A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 84A |
| N3/10 | ME-SFI [ME] control unit | 92A |
| N3/10 | ME-SFI [ME] control unit | 100A |
| N3/10 | ME-SFI [ME] control unit | 108A |
| N3/10 | ME-SFI [ME] control unit | 116A |
| N3/10 | ME-SFI [ME] control unit | 124A |
| N3/10 | ME-SFI [ME] control unit | 132A |
| N3/10 | ME-SFI [ME] control unit | 141A |
| N3/10 | ME-SFI [ME] control unit | 148A |
| N3/10 | ME-SFI [ME] control unit | 156A |
| N3/10 | ME-SFI [ME] control unit | 164A |
| N3/10 | ME-SFI [ME] control unit | 172A |
| R4 | Spark plugs | 103L |
| R4 | Spark plugs | 117L |
| R4 | Spark plugs | 114L |
| R4 | Spark plugs | 112L |
| R4 | Spark plugs | 107L |
| R4 | Spark plugs | 105L |
| R48 | Coolant thermostat heating element | 130L |
| S43 | Oil level check switch | 166L |
| T1/1 | Cylinder 1 ignition coil | 112K |
| T1/2 | Cylinder 2 ignition coil | 114K |
| T1/3 | Cylinder 3 ignition coil | 116K |
| T1/4 | Cylinder 4 ignition coil | 102K |
| T1/5 | Cylinder 5 ignition coil | 104K |
| T1/6 | Cylinder 6 ignition coil | 107K |
| U943 | Valid for South Korea | 54H |
| W11 | Combustion engine ground point | 110L |
| W16/4 | Right major assembly compartment ground point | 74G |
| W16/4 | Right major assembly compartment ground point | 64G |
| W16/4 | Right major assembly compartment ground point | 2E |
| W16/5 | Left major assembly compartment electronics ground point | 38E |
| W9 | Left front ground point (at lamp unit) | 29G |
| X175/1 | Left exhaust gas recirculation actuator motor electrical connector | 81H |
| X175/2 | Right exhaust gas recirculation actuator motor electrical connector | 79H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 34G |
| X25/7 | Engine compartment/FFS [RBA] electrical connector | 55G |
| X25/7 | Engine compartment/FFS [RBA] electrical connector | 57G |
| X25/7 | Engine compartment/FFS [RBA] electrical connector | 84H |
| X25/7 | Engine compartment/FFS [RBA] electrical connector | 75F |
| X26 | Interior and engine wiring harness electrical connector | 149G |
| X26 | Interior and engine wiring harness electrical connector | 163G |
| X86 | Exhaust gas recirculation actuator motors electrical connector | 79E |
| Y101/1 | Left bypass air switchover valve | 131L |
| Y101/2 | Right bypass air switchover valve | 164L |
| Y130 | Engine oil pump valve | 165L |
| Y49/4 | Left intake camshaft solenoid | 100L |
| Y49/5 | Right intake camshaft solenoid | 118L |
| Y49/6 | Left exhaust camshaft solenoid | 101L |
| Y49/7 | Right exhaust camshaft solenoid | 120L |
| Y58/1 | Purge control valve | 69L |
| Y58/4 | Activated charcoal filter shutoff valve | 57L |
| Y76/1 | Cylinder 1 fuel injector | 140L |
| Y76/2 | Cylinder 2 fuel injector | 141L |
| Y76/3 | Cylinder 3 fuel injector | 143L |
| Y76/4 | Cylinder 4 fuel injector | 144L |
| Y76/5 | Cylinder 5 fuel injector | 146L |
| Y76/6 | Cylinder 6 fuel injector | 147L |
| Y77/1 | Boost pressure control pressure transducer | 133L |
| Y93/1 | Left exhaust flap switchover valve | 82L |
| Y93/2 | Right exhaust flap switchover valve | 80L |
| Y94 | Quantity control valve | 148L |
| Z195/1 | Exhaust flap circuit 31 connector sleeve | 79F |
| Z195/1z1 | Exhaust flap circuit 31 connector sleeve | 75G |
| Z195/1z2 | Exhaust flap circuit 31 connector sleeve | 73E |
| Z195/3 | Exhaust flaps terminal 87F connector sleeve | 83F |
| Z240 | Refrigerant compressor magnetic clutch power supply connector sleeve | 19E |
| Z5z1 | Cross section reduction connector sleeve | 89G |
| Z5z1 | Cross section reduction connector sleeve | 53E |
| Z5z1 | Cross section reduction connector sleeve | 170E |
| Z6z1 | Circuit 31 connector sleeve | 38L |
| Z6z1 | Circuit 31 connector sleeve | 114E |
| Z6z2 | Circuit 31 connector sleeve | 105E |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 35L |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 100F |
| Z7/36 | Circuit 87 M2e connector sleeve | 7E |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 34L |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 60E |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 129G |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 163E |
| Z7/38z1 | Circuit 87 M1i connector sleeve | 36L |
| Z7/38z1 | Circuit 87 M1i connector sleeve | 118F |
| Z7/41z1 | Sensor voltage supply connector sleeve | 136E |
| Z7/43z1 | Sensor ground connector sleeve | 134G |
| Z7/44z1 | Sensor ground connector sleeve | 51E |
| Z7/44z1 | Sensor ground connector sleeve | 93G |
| Z7/44z2 | Sensor ground connector sleeve | 93E |
| Z7/44z2 | Sensor ground connector sleeve | 124E |
| Z7/44z2 | Sensor ground connector sleeve | 171E |
| Z7/99 | Circuit 87 connector sleeve M4e | 85G |
| Z7/99 | Circuit 87 connector sleeve M4e | 6E |
