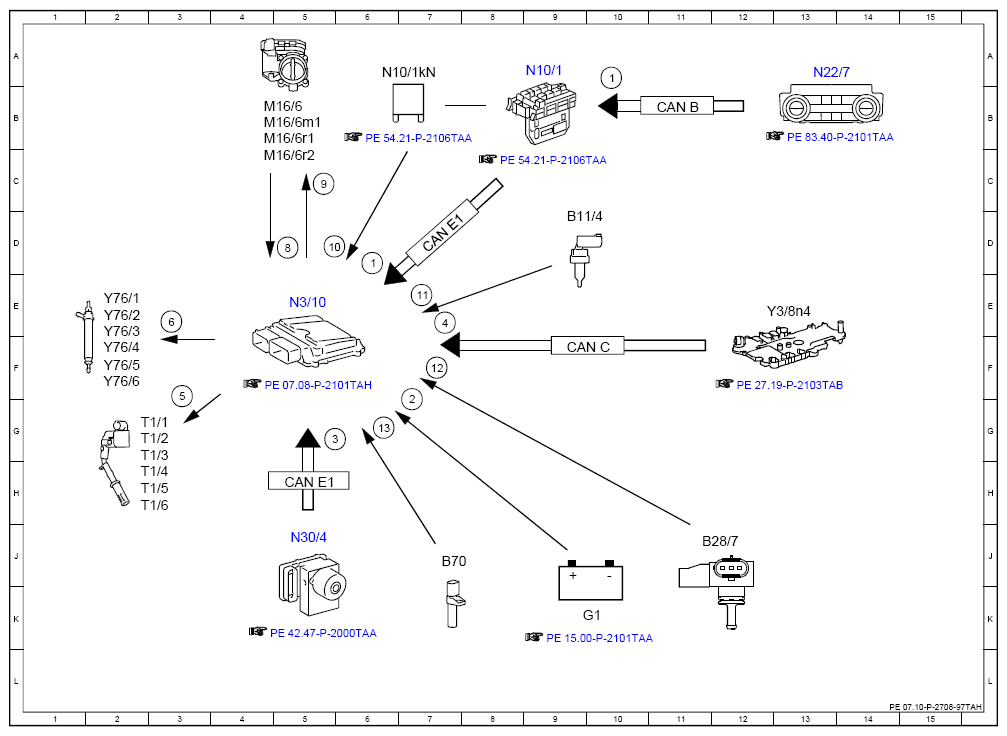

Electrical Function Schematic For RPM Control - PE07.10-P-2708-97TAH
Engine 276.8 in Model 172.4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 6D |
| 1 | Air conditioning, status | 10A |
| 10 | Circuit 87, status | 5D |
| 11 | Coolant temperature, signal | 7E |
| 12 | Engine load, signal | 7F |
| 13 | Engine speed, signal | 6G |
| 2 | Circuit 30, status | 7G |
| 3 | Wheel speed, signal | 5G |
| 4 | Gear range, status | 7E |
| 5 | Ignition coils, actuation | 3G |
| 6 | Fuel injectors, actuation | 3E |
| 8 | Throttle valve position, signal | 5D |
| 9 | Actuator motor, throttle valve actuator, actuation | 5C |
| B11/4 | Coolant temperature sensor | 9D |
| B28/7 | Pressure sensor downstream of throttle valve | 12J |
| B70 | Crankshaft Hall sensor | 7J |
| CAN B | Interior CAN | 11B |
| CAN C | Drive train CAN | 9F |
| CAN E1 | Chassis CAN 1 | 5H |
| CAN E1 | Chassis CAN 1 | 7D |
| G1 | On-board electrical system battery | 10K |
| M16/6 | Throttle valve actuator | 4B |
| M16/6m1 | Actuator motor | 4B |
| M16/6r1 | Actual value potentiometer 1 | 4B |
| M16/6r2 | Actual value potentiometer 2 | 4C |
| N10/1 | Front SAM control unit with fuse and relay module | 9A |
| N10/1 kN | Engine circuit 87 relay | 6A |
| N22/7 | Automatic air conditioning control and operating unit | 13A |
| N3/10 | ME-SFI [ME] control unit | 5E |
| N30/4 | Electronic Stability Program control unit | 5J |
| T1/1 | Cylinder 1 ignition coil | 2G |
| T1/2 | Cylinder 2 ignition coil | 2G |
| T1/3 | Cylinder 3 ignition coil | 2G |
| T1/4 | Cylinder 4 ignition coil | 2H |
| T1/5 | Cylinder 5 ignition coil | 2H |
| T1/6 | Cylinder 6 ignition coil | 2H |
| Y3/8n4 | Fully integrated transmission control control unit | 13E |
| Y76/1 | Cylinder 1 fuel injector | 2E |
| Y76/2 | Cylinder 2 fuel injector | 2E |
| Y76/3 | Cylinder 3 fuel injector | 2E |
| Y76/4 | Cylinder 4 fuel injector | 2F |
| Y76/5 | Cylinder 5 fuel injector | 2F |
| Y76/6 | Cylinder 6 fuel injector | 2F |
