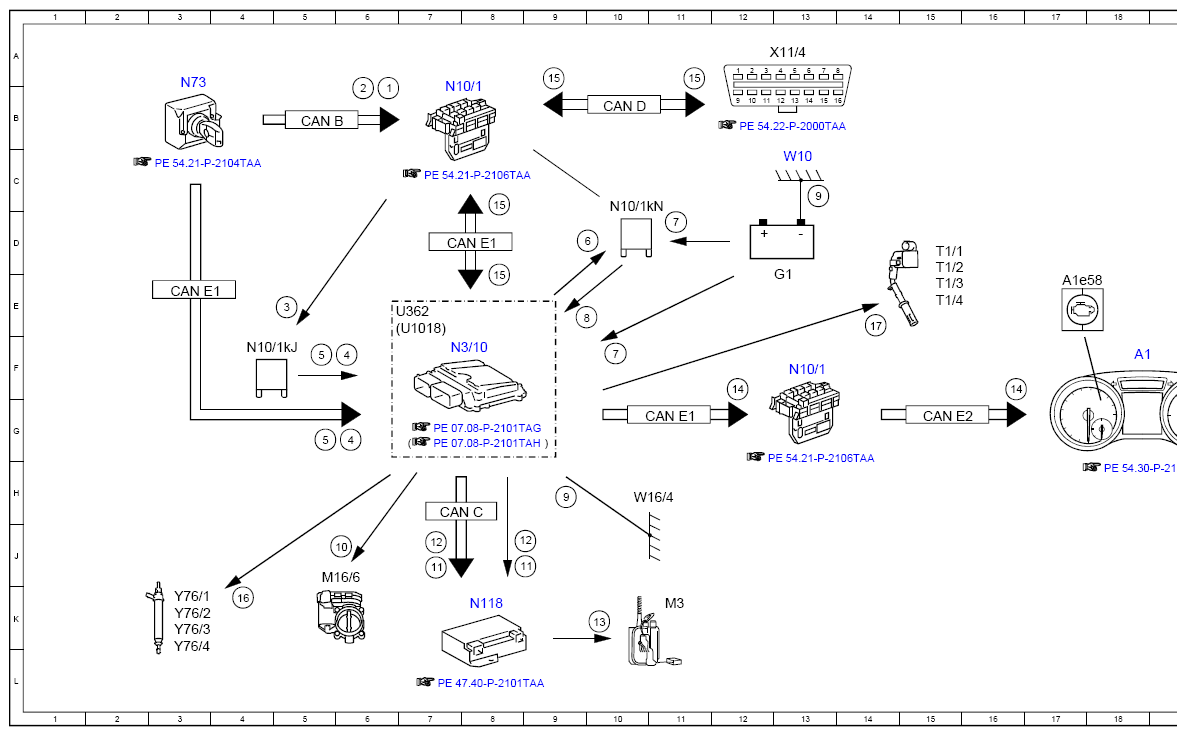

Electrical Function Schematic For Ignition - PE07.10-P-2723-97TAI
Engine 274.9 in model 172.4 as of model year 2017
Engine 276.8 in model 172.4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, request ON | 6B |
| 10 | Throttle valve actuator, actuation | 6J |
| 11 | Fuel pump, request ON | 7J |
| 11 | Fuel pump, request ON | 8J |
| 12 | Fuel pump, request OFF | 7J |
| 12 | Fuel pump, request OFF | 8J |
| 13 | Fuel pump, actuation | 10K |
| 14 | Engine diagnosis indicator lamp, actuation | 12F |
| 14 | Engine diagnosis indicator lamp, actuation | 16F |
| 15 | Correction programming, communication | 8C |
| 15 | Correction programming, communication | 8E |
| 15 | Correction programming, communication | 9A |
| 15 | Correction programming, communication | 11A |
| 16 | Fuel injectors, actuation | 4K |
| 17 | Ignition coils, actuation | 14E |
| 2 | Circuit 15, request OFF | 6B |
| 3 | Circuit 15 relay, actuation | 5E |
| 4 | Circuit 15, status ON | 6G |
| 4 | Circuit 15, status ON | 6F |
| 5 | Circuit 15, status OFF | 5G |
| 5 | Circuit 15, status OFF | 5F |
| 6 | Combustion engine circuit 87 relay, actuation | 9D |
| 7 | Circuit 30, status | 10F |
| 7 | Circuit 30, status | 11D |
| 8 | Circuit 87, status | 9E |
| 9 | Circuit 31, status | 9H |
| 9 | Circuit 31, status | 13C |
| A1 | Instrument cluster | 18F |
| A1 e58 | Engine diagnosis indicator lamp | 17E |
| CAN B | Interior CAN | 5B |
| CAN C | Drive train CAN | 7H |
| CAN D | Diagnostic CAN | 10B |
| CAN E1 | Chassis CAN 1 | 3E |
| CAN E1 | Chassis CAN 1 | 7D |
| CAN E1 | Chassis CAN 1 | 11G |
| CAN E2 | Chassis CAN 2 | 15G |
| G1 | On-board electrical system battery | 13E |
| M16/6 | Throttle valve actuator | 5J |
| M3 | Fuel pump (FP) | 11K |
| N10/1 | Front SAM control unit with fuse and relay module | 13F |
| N10/1 | Front SAM control unit with fuse and relay module | 7B |
| N10/1kJ | Circuit 15 relay | 4F |
| N10/1kN | Engine circuit 87 relay | 10C |
| N118 | Fuel pump control unit | 8K |
| N3/10 | ME-SFI [ME] control unit | 7F |
| N73 | Electronic ignition switch control unit | 3B |
| T1/1 | Cylinder 1 ignition coil | 15D |
| T1/2 | Cylinder 2 ignition coil | 15D |
| T1/3 | Cylinder 3 ignition coil | 15E |
| T1/4 | Cylinder 4 ignition coil | 15E |
| U1018 | Valid for gasoline engine 276 | 6E |
| U362 | Valid for gasoline engine 274 | 6E |
| W10 | Right front battery ground point | 13C |
| W16/4 | Right major assembly compartment ground point | 10H |
| X11/4 | Diagnostic connector | 13A |
| Y76/1 | Cylinder 1 fuel injector | 3K |
| Y76/2 | Cylinder 2 fuel injector | 3K |
| Y76/3 | Cylinder 3 fuel injector | 3K |
| Y76/4 | Cylinder 4 fuel injector | 3L |
