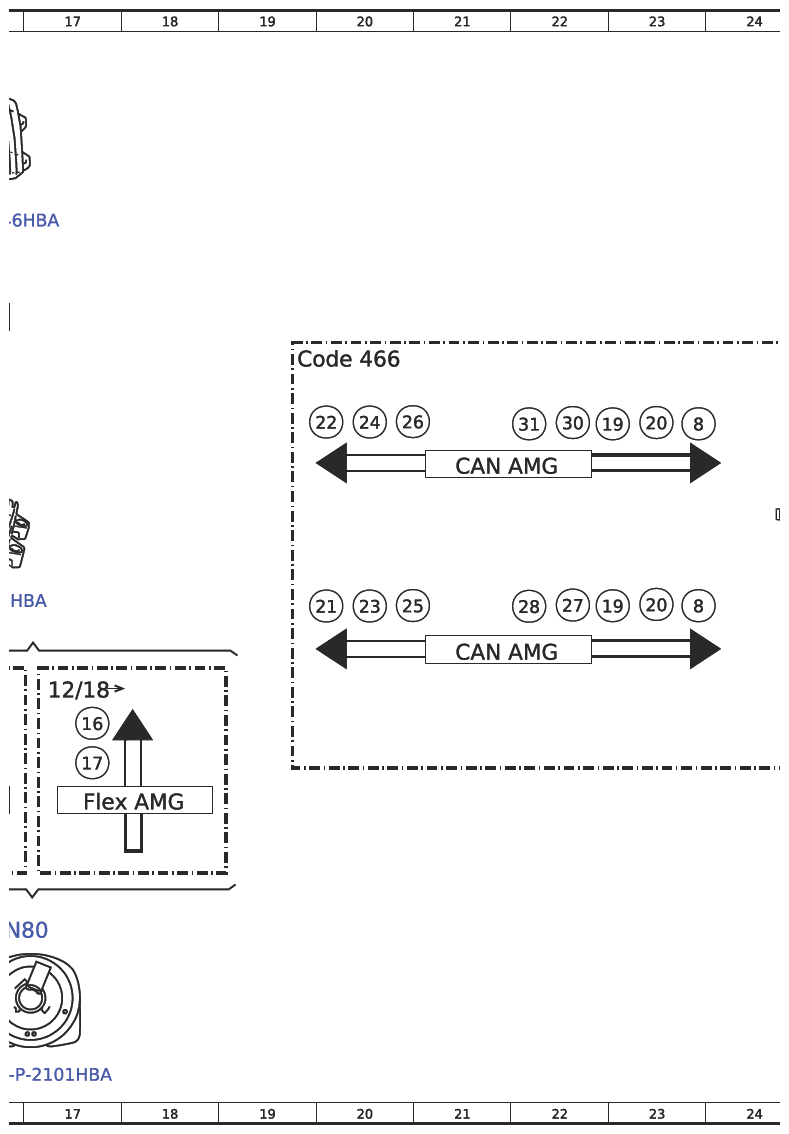

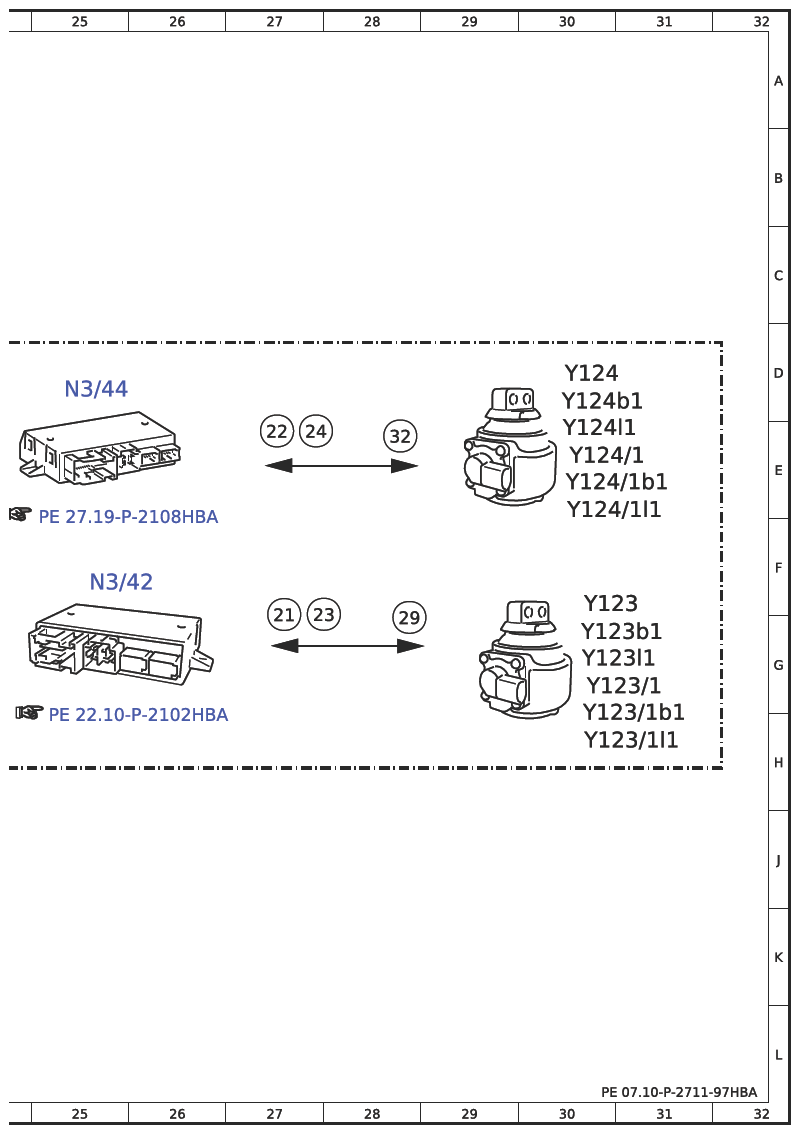

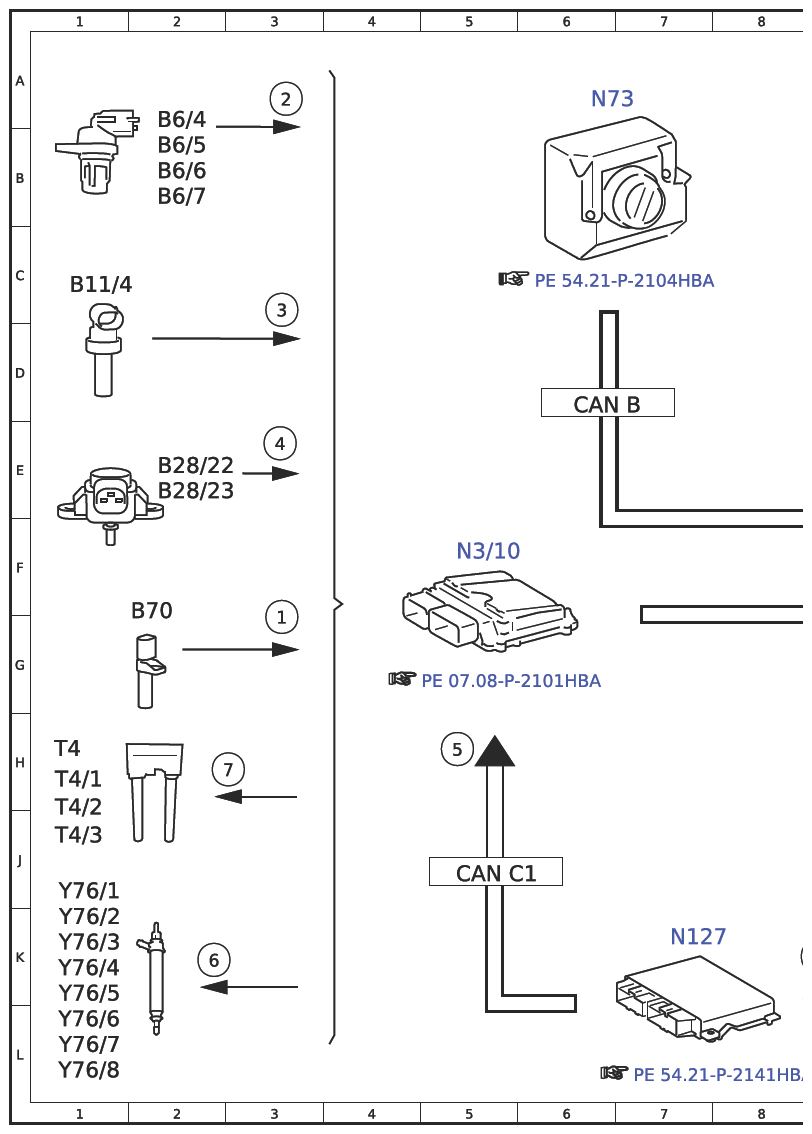

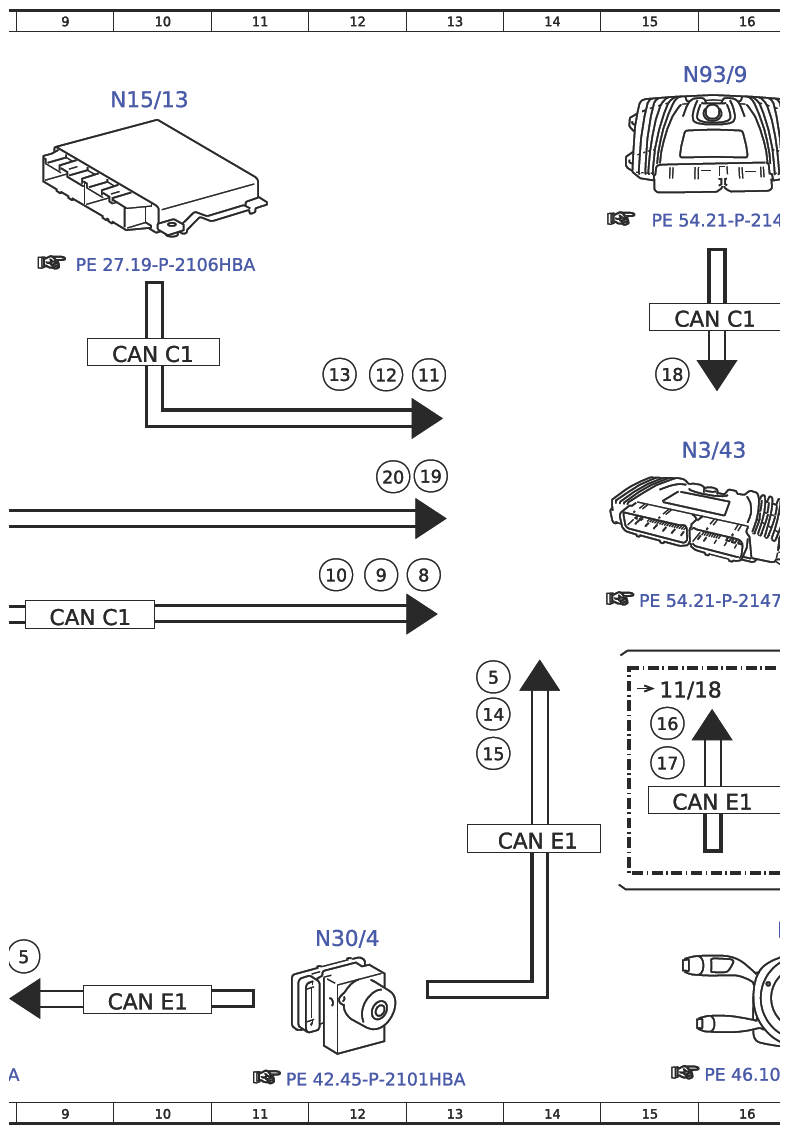

Electrical Function Schematic For Smooth Running Control - PE07.10-P-2711-97HBA
Engine 178.9 In Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crankshaft Hall sensor, signal | 3G |
| 10 | Accelerator pedal position, signal | 12F |
| 11 | Targeted gear, signal | 13D |
| 12 | Start-up clutch torque, signal | 12D |
| 13 | Transmission output speed, signal | 12D |
| 14 | Brake pedal, status | 13H |
| 15 | ESP® mode, status | 13H |
| 16 | Steering wheel angle, signal | 15H |
| 16 | Steering wheel angle, signal | 17H |
| 17 | Steering wheel velocity, signal | 15H |
| 17 | Steering wheel velocity, signal | 17H |
| 18 | AMG suspension button status | 15D |
| 19 | Circuit 15, status | 22E |
| 19 | Circuit 15, status | 22F |
| 19 | Circuit 15, status | 13E |
| 2 | Camshaft Hall sensor, signal | 3A |
| 20 | Circuit 50, status | 12E |
| 20 | Circuit 50, status | 23E |
| 20 | Circuit 50, status | 23F |
| 21 | Active engine mount coil, status | 27G |
| 21 | Active engine mount coil, status | 20F |
| 22 | Active transmission mount coil, status | 27E |
| 22 | Active transmission mount coil, status | 20E |
| 23 | Active engine mount pressure sensor, signal | 27G |
| 23 | Active engine mount pressure sensor, signal | 20F |
| 24 | Active transmission mount pressure sensor, signal | 27E |
| 24 | Active transmission mount pressure sensor, signal | 20E |
| 25 | Active engine mount control, status | 20F |
| 26 | Active transmission mount control, status | 20E |
| 27 | Active engine mount coil, request | 22F |
| 28 | Active engine mount mode, request | 22F |
| 29 | Active engine mount coil, actuation | 28G |
| 3 | Coolant temperature sensor, signal | 3C |
| 30 | Active transmission mount coil, request | 22E |
| 31 | Active transmission mount mode, request | 22E |
| 32 | Active transmission mount coil, actuation | 28E |
| 4 | Pressure sensor downstream of throttle valve, signal | 3E |
| 5 | Wheel speed, signal | 9K |
| 5 | Wheel speed, signal | 13G |
| 5 | Wheel speed, signal | 5H |
| 6 | Fuel injectors, actuation | 2K |
| 7 | Ignition coils, actuation | 3H |
| 8 | Engine running, signal | 13F |
| 8 | Engine running, signal | 23E |
| 8 | Engine running, signal | 23F |
| 9 | Engine speed, signal | 12F |
| B11/4 | Coolant temperature sensor | 1C |
| B28/22 | Left pressure sensor downstream of throttle valve | 2E |
| B28/23 | Right pressure sensor downstream of throttle valve | 2E |
| B6/4 | Left intake camshaft Hall sensor | 2A |
| B6/5 | Right intake camshaft Hall sensor | 2B |
| B6/6 | Left exhaust camshaft Hall sensor | 2B |
| B6/7 | Right exhaust camshaft Hall sensor | 2B |
| B70 | Crankshaft Hall sensor | 2G |
| CAN AMG | AMG CAN | 21G |
| CAN AMG | AMG CAN | 21E |
| CAN B | Interior CAN | 6D |
| CAN C1 | Drive train CAN | 9G |
| CAN C1 | Drive train CAN | 16D |
| CAN C1 | Drive train CAN | 10D |
| CAN C1 | Drive train CAN | 5J |
| CAN E1 | Chassis CAN 1 | 14J |
| CAN E1 | Chassis CAN 1 | 10L |
| CAN E1 | Chassis CAN 1 | 15H |
| Code 466 | Active engine mount | 19D |
| Flex AMG | AMG FlexRay | 17H |
| N127 | Drivetrain control unit | 7K |
| N15/13 | Double clutch transmission control unit | 10A |
| N3/10 | ME-SFI [ME] control unit | 5F |
| N3/42 | Active engine mounts control unit | 25F |
| N3/43 | AMG suspension control unit | 16E |
| N3/44 | Active transmission mount control unit | 25D |
| N30/4 | Electronic Stability Program control unit | 12K |
| N73 | Electronic ignition switch control unit | 6A |
| N80 | Steering column module control unit | 16K |
| N93/9 | AMG gateway control unit | 16A |
| T4 | Cylinder 1+2 ignition coil | 1H |
| T4/1 | Cylinder 3+4 ignition coil | 1H |
| T4/2 | Cylinders 5+6 ignition coil | 1J |
| T4/3 | Cylinders 7+8 ignition coil | 1J |
| Y123 | Left active engine mount | 30F |
| Y123/1 | Right active engine mount | 30G |
| Y123/1b1 | Right active engine mount pressure sensor | 30H |
| Y123/1l1 | Right active engine mount coil | 30H |
| Y123b1 | Left active engine mount pressure sensor | 30G |
| Y123l1 | Left active engine mount coil | 30G |
| Y124 | Left active transmission mount | 30D |
| Y124/1 | Right active transmission mount | 30E |
| Y124/1b1 | Right active transmission mount pressure sensor | 30E |
| Y124/1l1 | Right active transmission mount coil | 30E |
| Y124b1 | Left active transmission mount pressure sensor | 30D |
| Y124l1 | Left active transmission mount coil | 30E |
| Y76/1 | Cylinder 1 fuel injector | 1J |
| Y76/2 | Cylinder 2 fuel injector | 1K |
| Y76/3 | Cylinder 3 fuel injector | 1K |
| Y76/4 | Cylinder 4 fuel injector | 1K |
| Y76/5 | Cylinder 5 fuel injector | 1K |
| Y76/6 | Cylinder 6 fuel injector | 1L |
| Y76/7 | Cylinder 7 fuel injector | 1L |
| Y76/8 | Cylinder 8 fuel injector | 1L |
