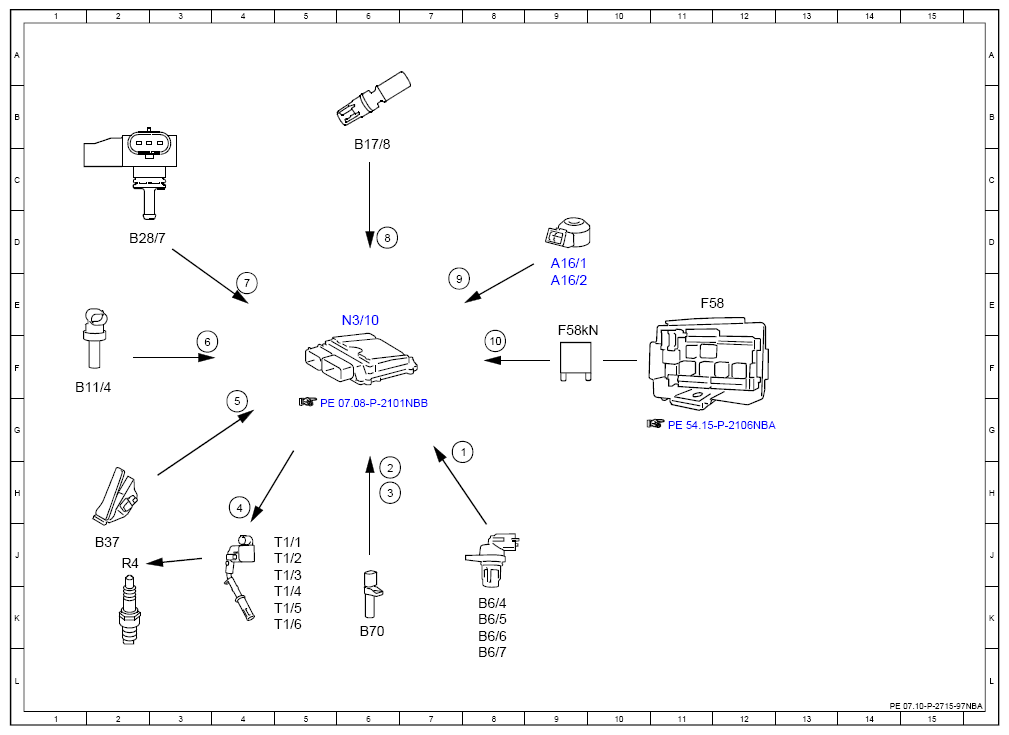

Electrical Function Schematic For Knock Control - PE07.10-P-2715-97NBA

ENGINE 276.8 in MODEL 166 as of model year 2016

ENGINE 276.8 in MODEL 292

Code: Designation: Position:
1 Camshaft Hall sensor, signal 7G
10 Circuit 87, status 8F
2 Engine speed, signal 6H
3 Crankshaft Hall sensor, signal 6H
4 Ignition coils, actuation 4H
5 Accelerator pedal sensor, signal 4G
6 Coolant temperature sensor, signal 3F
7 Engine load, signal 4E
8 Charge air temperature sensor, signal 6D
9 Knock sensor, signal 7E
A16/1 Knock sensor 1 9D
A16/2 Knock sensor 2 9E
B11/4 Coolant temperature sensor 1F
B17/8 Charge air temperature sensor 6C
B28/7 Pressure sensor downstream of throttle valve 2D
B37 Accelerator pedal sensor 2J
B6/4 Left intake camshaft Hall sensor 8K
B6/5 Right intake camshaft Hall sensor 8K
B6/6 Left exhaust camshaft Hall sensor 8K
B6/7 Right exhaust camshaft Hall sensor 8L
B70 Crankshaft Hall sensor 6K
F58 Engine compartment fuse and relay module 11E
F58kN Circuit 87M relay 9E
N3/10 ME-SFI [ME] control unit 6E
R4 Spark plugs 2J
T1/1 Cylinder 1 ignition coil 4J
T1/2 Cylinder 2 ignition coil 4J
T1/3 Cylinder 3 ignition coil 4J
T1/4 Cylinder 4 ignition coil 4K
T1/5 Cylinder 5 ignition coil 4K
T1/6 Cylinder 6 ignition coil 4K
G14133976Courtesy of MERCEDES-BENZ USA
