Electrical Function Schematic For Automatic Engine Start/Stop - PE07.10-P-2726-97NBH

ENGINE 276.8 in MODEL 166.063 as of model year 2016

Code: Designation: Position:
1 Fuel pump, specified pressure request 15J
10 Engine torque, reduce request 12E
11 Engine stop prohibited, request 12E
11 Engine stop prohibited, request 23F
12 Fuel pump, actuation 13K
13 Engine speed, signal 6D
14 Coolant temperature sensor, signal 6G
15 Accelerator pedal sensor, signal 5F
16 Pedal angle sensor, signal 20G
17 Gear range, request 7C
18 Gear range, status 7D
19 Circuit 87, status 9G
2 Starter circuit 50 relay, actuation 7J
20 Electric machine specified torque, request 20D
21 Electric machine, status 13E
21 Electric machine, status 21E
22 High-voltage battery voltage, signal 13E
22 High-voltage battery voltage, signal 21E
23 High-voltage battery temperature, signal 13E
23 High-voltage battery temperature, signal 22D
24 Engine running, signal 6C
24 Engine running, signal 18F
24 Engine running, signal 15J
25 Ignition coils, actuation 9C
26 Fuel injectors, actuation 11C
3 Starter, actuation 5K
4 Wheel speed, signal 19G
5 Vehicle speed, signal 10E
5 Vehicle speed, signal 21F
5 Vehicle speed, signal 29G
6 Engine start, request 11E
6 Engine start, request 17F
6 Engine start, request 22F
6 Engine start, request 21D
7 Engine stop enable, status 11E
8 Crash, signal 10F
8 Crash, signal 22E
9 Engine torque, increase request 11E
A1 Instrument cluster 28J
A100 High-voltage battery module 22A
A8/1 Transmitter key 29F
B11/4 Coolant temperature sensor 2H
B37 Accelerator pedal sensor 2E
B70 Crankshaft Hall sensor 2B
CAN C Drive train CAN 12F
CAN C Drive train CAN 7C
CAN C Drive train CAN 12E
CAN C1 Engine CAN 12F
CAN E1 Chassis CAN 1 19H
CAN E1 Chassis CAN 1 25F
CAN E2 Chassis CAN 2 28H
CAN L Hybrid CAN 19D
CAN L Hybrid CAN 23D
F58 Engine compartment fuse and relay module 9J
F58kM Starter circuit 50 relay 7K
F58kN Circuit 87M relay 12H
M1 Starter 4K
M3 Fuel pump (FP) 12K
N118 Fuel pump control unit 15K
N127 Drivetrain control unit 19E
N129/1 Power electronics control unit 19A
N3/10 ME-SFI [ME] control unit 7E
N30/4 Electronic Stability Program control unit 19J
N73 Electronic ignition switch control unit 28E
N82/2 Battery management system control unit 22C
T1/1 Cylinder 1 ignition coil 12B
T1/2 Cylinder 2 ignition coil 12B
T1/3 Cylinder 3 ignition coil 12B
T1/4 Cylinder 4 ignition coil 12C
T1/5 Cylinder 5 ignition coil 12C
T1/6 Cylinder 6 ignition coil 12C
Y3/8n4 Fully integrated transmission control unit 7A
Y76/1 Cylinder 1 fuel injector 9A
Y76/2 Cylinder 2 fuel injector 9B
Y76/3 Cylinder 3 fuel injector 9B
Y76/4 Cylinder 4 fuel injector 9B
Y76/5 Cylinder 5 fuel injector 9B
Y76/6 Cylinder 6 fuel injector 9C

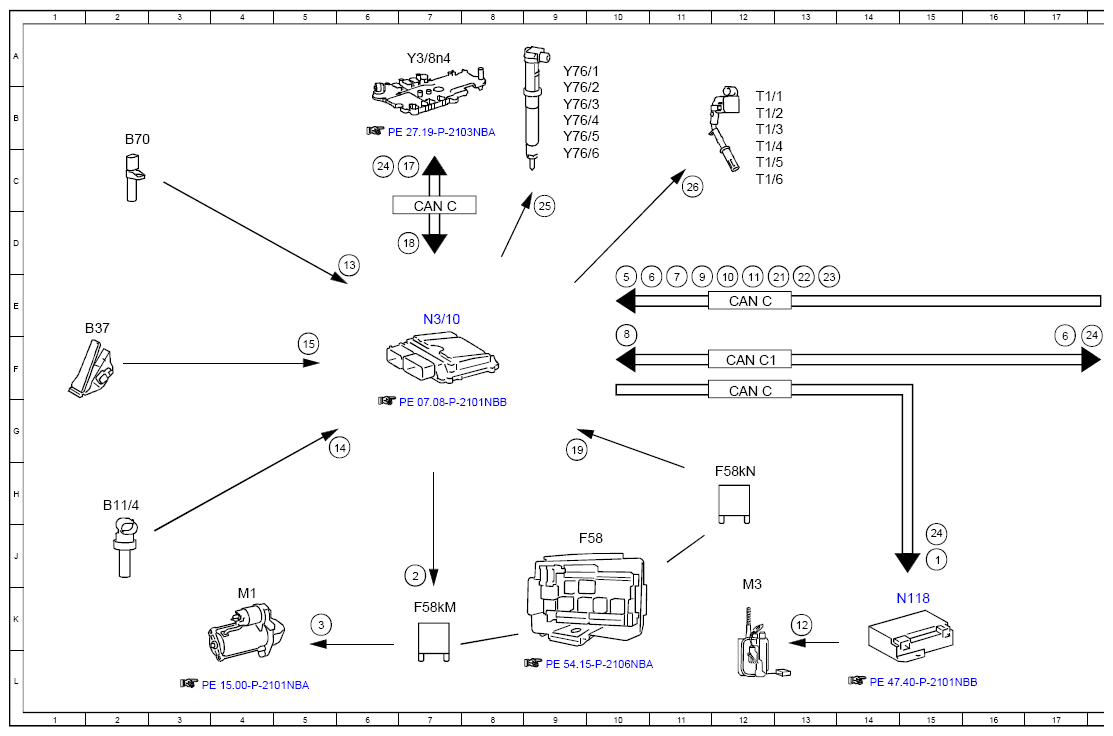

G12081049Courtesy of MERCEDES-BENZ USA

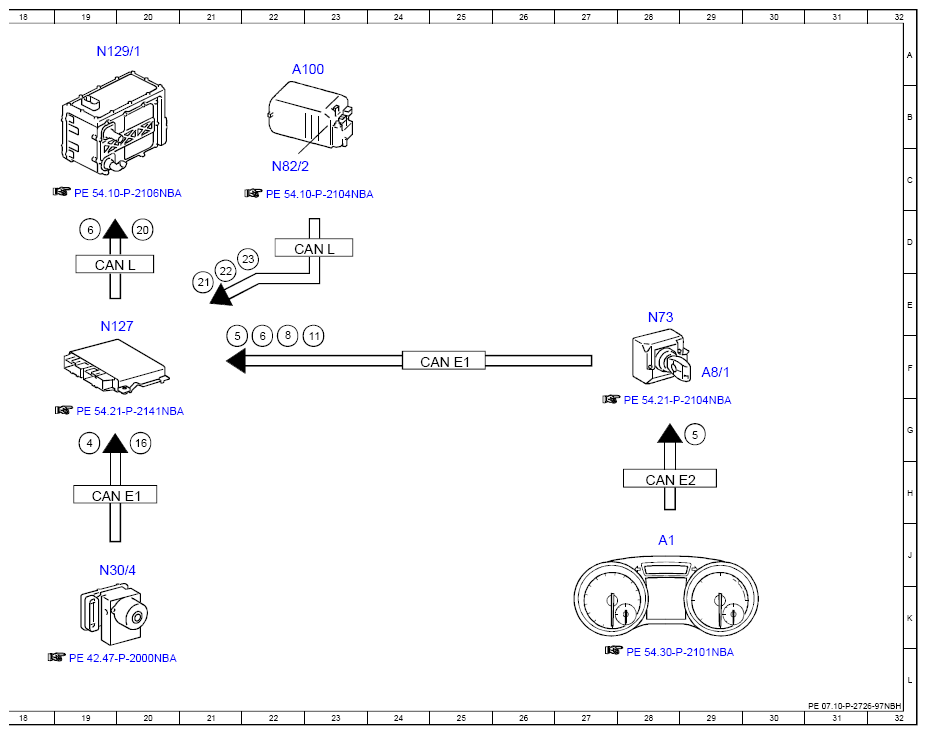

G12081050Courtesy of MERCEDES-BENZ USA
