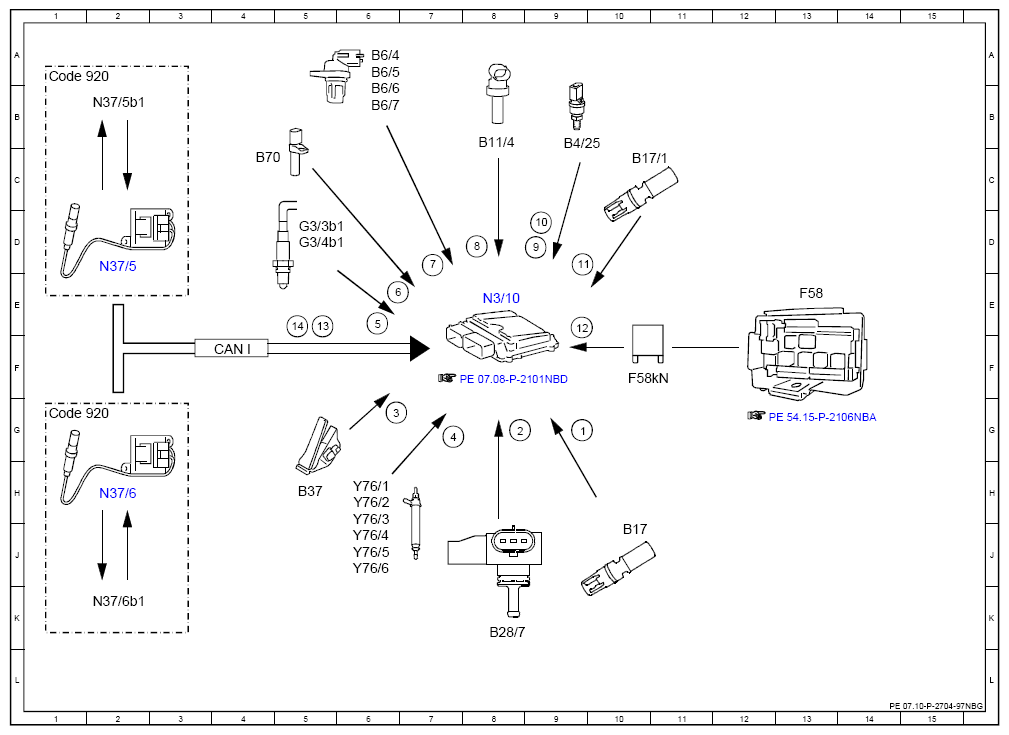

Electrical Function Diagram For Injection Control - PE07.10-P-2704-97NBG
ENGINE 276.9 in MODEL 166 as of model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Intake air temperature sensor, signal | 9G |
| 10 | Fuel temperature, signal | 9D |
| 11 | Intake manifold intake air temperature sensor, signal | 9D |
| 12 | Circuit 87, status | 9E |
| 13 | Nitrogen oxide proportion, status | 5E |
| 14 | Oxygen proportion, status | 5E |
| 2 | Engine load, signal | 8G |
| 3 | Accelerator pedal sensor, signal | 6G |
| 4 | Fuel injectors, actuation | 7G |
| 5 | Oxygen sensor element, signal | 6E |
| 6 | Engine speed, signal | 6E |
| 7 | Camshaft Hall sensor, signal | 7D |
| 8 | Coolant temperature sensor, signal | 8D |
| 9 | Fuel pressure, signal | 9D |
| B11/4 | Coolant temperature sensor | 8B |
| B17 | Intake air temperature sensor | 10J |
| B17/1 | Intake manifold intake air temperature sensor | 10C |
| B28/7 | Pressure sensor downstream of throttle valve | 8K |
| B37 | Accelerator pedal sensor | 5H |
| B4/25 | Fuel tank pressure and temperature sensor | 9B |
| B6/4 | Left intake camshaft Hall sensor | 6A |
| B6/5 | Right intake camshaft Hall sensor | 6A |
| B6/6 | Left exhaust camshaft Hall sensor | 6B |
| B6/7 | Right exhaust camshaft Hall sensor | 6B |
| B70 | Crankshaft Hall sensor | 4C |
| CAN I | Drive train sensor CAN | 4F |
| Code 920 | Gasoline direct injection with stratified charge | 1G |
| Code 920 | Gasoline direct injection with stratified charge | 1A |
| F58 | Engine compartment fuse and relay module | 13E |
| F58kN | Circuit 87M relay | 10F |
| G3/3b1 | Left oxygen sensor element upstream of catalytic converter | 5D |
| G3/4b1 | Right oxygen sensor element upstream of catalytic converter | 5D |
| N3/10 | ME-SFI [ME] control unit | 8E |
| N37/5 | Left NOx sensor control unit | 2D |
| N37/5b1 | Left NOx sensor | 2B |
| N37/6 | Right NOx sensor control unit | 2H |
| N37/6b1 | Right NOx sensor | 2K |
| Y76/1 | Cylinder 1 fuel injector | 6H |
| Y76/2 | Cylinder 2 fuel injector | 6H |
| Y76/3 | Cylinder 3 fuel injector | 6J |
| Y76/4 | Cylinder 4 fuel injector | 6J |
| Y76/5 | Cylinder 5 fuel injector | 6J |
| Y76/6 | Cylinder 6 fuel injector | 6J |
