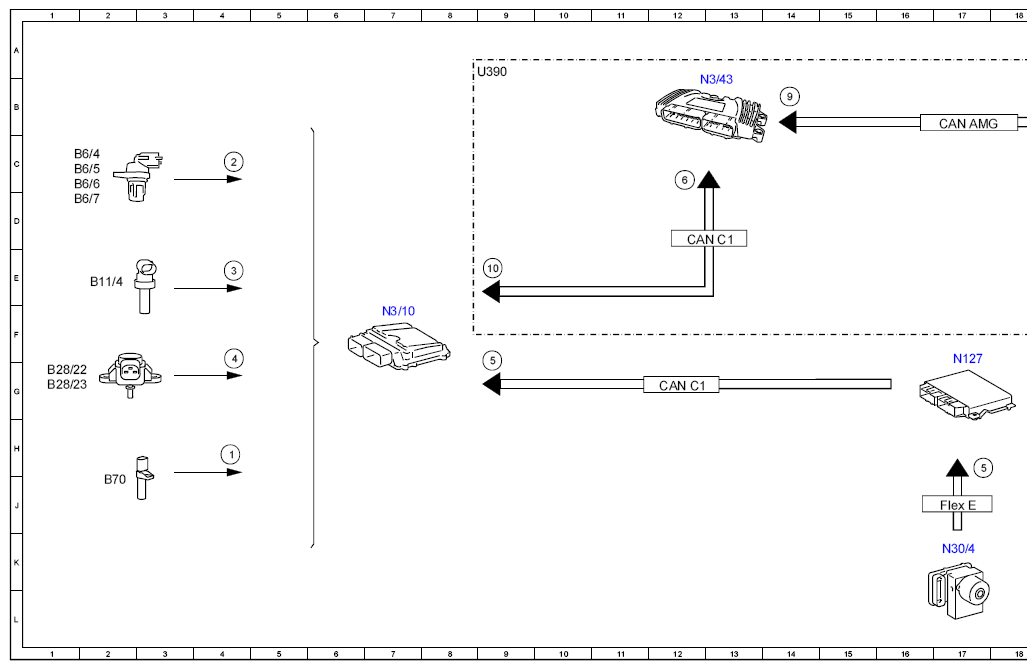

Electrical Function Schematic For Smooth Running Control - PE07.10-P-2711-97FBD
Engine 177.9 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crankshaft Hall sensor, signal | 4H |
| 10 | Active engine mount control, status | 9E |
| 2 | Camshaft Hall sensor, signal | 4C |
| 3 | Coolant temperature sensor, signal | 4E |
| 4 | Pressure sensor downstream of throttle valve, signal | 4F |
| 5 | Wheel speed, signal | 17H |
| 5 | Wheel speed, signal | 9G |
| 6 | Engine running, signal | 12C |
| 7 | Active engine mount hardness, signal | 18B |
| 8 | Active engine mount coil, actuation | 21D |
| 9 | Active engine mount pressure sensor, signal | 14B |
| 9 | Active engine mount pressure sensor, signal | 19C |
| B11/4 | Coolant temperature sensor | 2E |
| B28/22 | Left pressure sensor downstream of throttle valve | 1G |
| B28/23 | Right pressure sensor downstream of throttle valve | 1G |
| B6/4 | Left intake camshaft Hall sensor | 1C |
| B6/5 | Right intake camshaft Hall sensor | 1C |
| B6/6 | Left exhaust camshaft Hall sensor | 1C |
| B6/7 | Right exhaust camshaft Hall sensor | 1D |
| B70 | Crankshaft Hall sensor | 2J |
| CAN AMG | AMG CAN | 17B |
| CAN C1 | Drive train CAN | 12G |
| CAN C1 | Drive train CAN | 12D |
| Flex E | Chassis FlexRay | 17J |
| N127 | Drivetrain control unit | 17F |
| N3/10 | ME-SFI [ME] control unit | 7F |
| N3/42 | Active engine mounts control unit | 20B |
| N3/43 | AMG suspension control unit | 13B |
| N30/4 | Electronic Stability Program control unit | 17K |
| U390 | Valid for model 205 | 8A |
| Y123 | Left active engine mount | 20D |
| Y123/1 | Right active engine mount | 20D |
| Y123/1M | Right active engine mount pressure sensor | 19E |
| Y123/111 | Right active engine mount coil | 21E |
| Y123b1 | Left active engine mount pressure sensor | 19E |
| Y123I1 | Left active engine mount coil | 21E |
