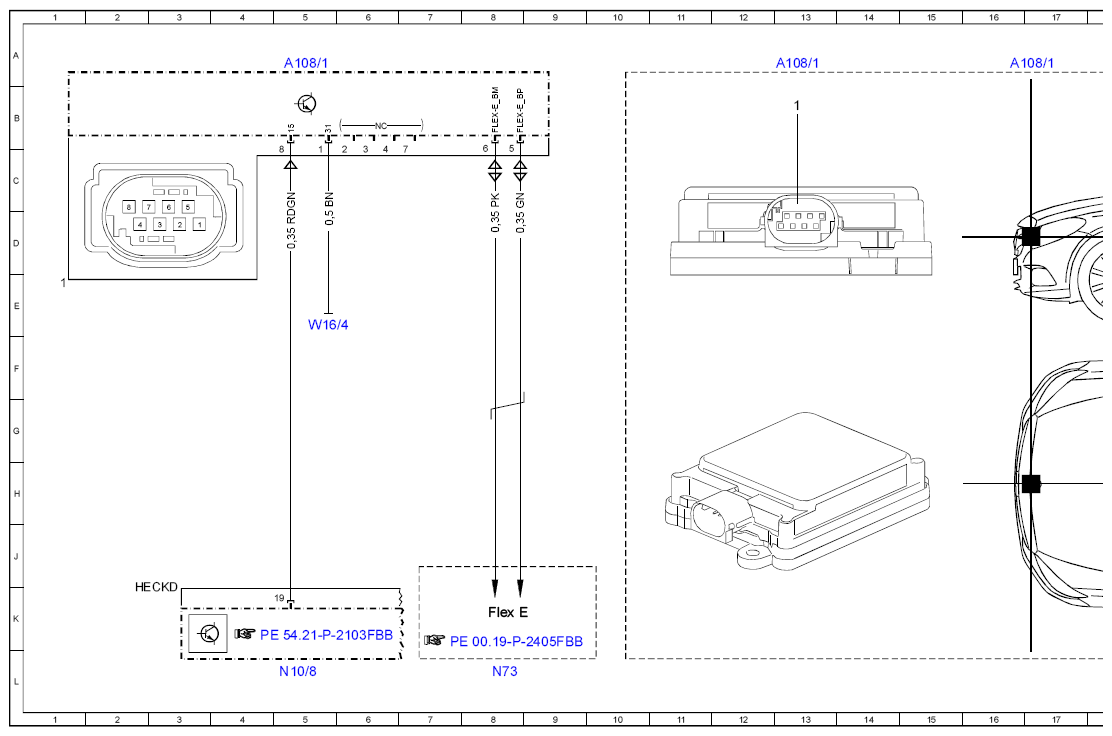

Wiring Diagram For Distronic Distance-Pilot Controller Unit - PE30.30-P-2107-97FBA
Model 205 as of model year 2019 with code 239 (Active Distance Assist DISTRONIC) Controller unit A108/1
| Code: | Designation: | Position: |
|---|---|---|

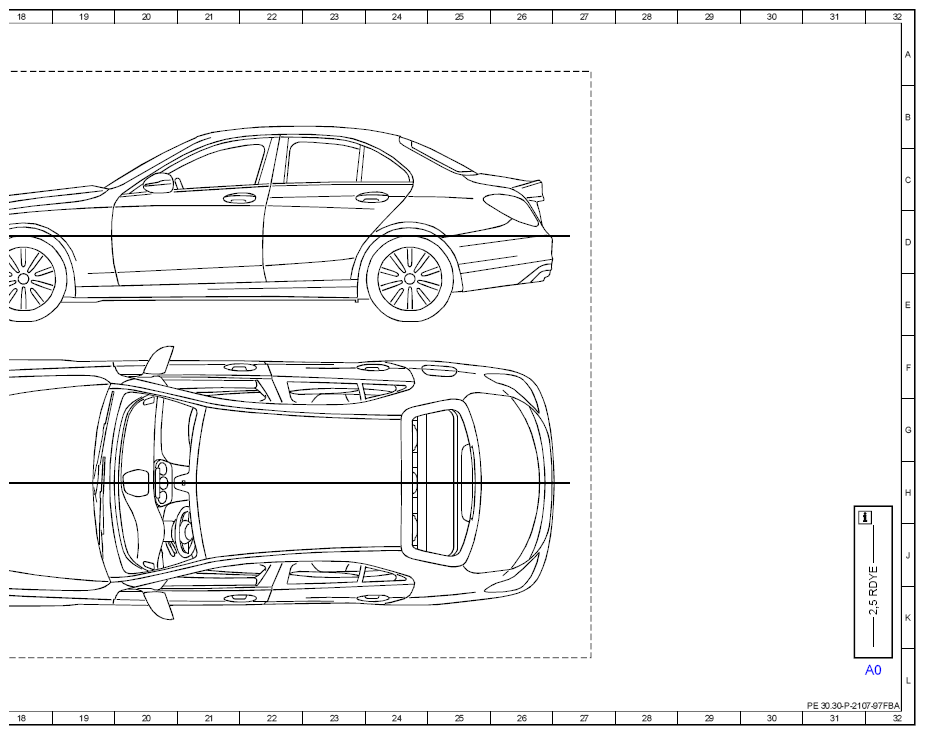

| A0 | Use of wiring diagrams | 32L |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 5A |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 13A |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 16A |
| Flex E | Chassis FlexRay | 8K |
| N10/8 | Rear SAM control unit | 5L |
| N73 | Electronic ignition switch control unit | 8L |
| W16/4 | Right major assembly compartment ground point | 5E |
