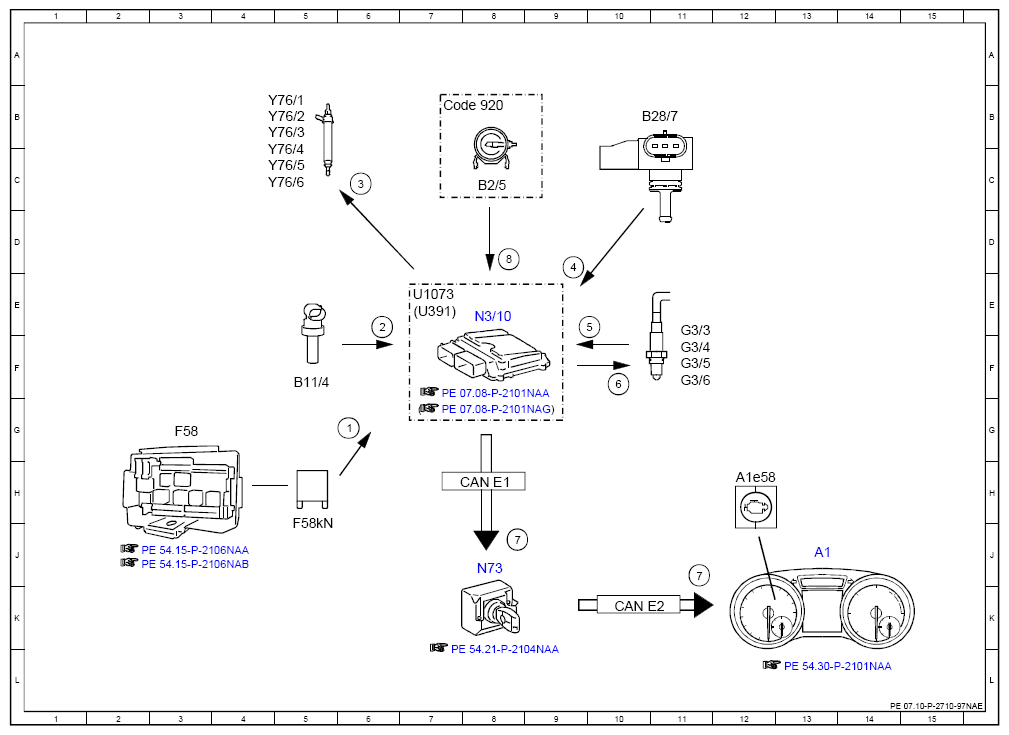

Electrical Function Schematic For Lambda Control - PE07.10-P-2710-97NAE
ENGINE 276 in MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 87, status | 6G |
| 2 | Coolant temperature sensor, signal | 6E |
| 3 | Fuel injectors, actuation | 6C |
| 4 | Engine load, signal | 9D |
| 5 | Oxygen sensor, signal | 10E |
| 6 | Oxygen sensor heater, actuation | 10F |
| 7 | Engine diagnosis indicator lamp, actuation | 8J |
| 7 | Engine diagnosis indicator lamp, actuation | 11J |
| 8 | Hot film mass air flow sensor, signal | 8D |
| A1 | Instrument cluster | 13J |
| A1e58 | Engine diagnosis indicator lamp | 12H |
| B11/4 | Coolant temperature sensor | 5F |
| B2/5 | Hot film mass air flow sensor | 8C |
| B28/7 | Pressure sensor downstream of throttle valve | 11B |
| CAN E1 | Chassis CAN 1 | 8H |
| CAN E2 | Chassis CAN 2 | 10K |
| Code 920 | Gasoline direct injection with stratified charge | 7B |
| F58 | Engine compartment fuse and relay module | 3G |
| F58kN | Circuit 87M relay | 5J |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 11E |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 11F |
| G3/5 | Left oxygen sensor downstream of catalytic converter | 11F |
| G3/6 | Right oxygen sensor downstream of catalytic converter | 11F |
| N3/10 | ME-SFI [ME] control unit | 8E |
| N73 | Electronic ignition switch control unit | 8J |
| U1073 | Valid for gasoline engine 276.9 | 7E |
| U391 | Valid for gasoline engine 276.8 | 7E |
| Y76/1 | Cylinder 1 fuel injector | 4B |
| Y76/2 | Cylinder 2 fuel injector | 4B |
| Y76/3 | Cylinder 3 fuel injector | 4B |
| Y76/4 | Cylinder 4 fuel injector | 4C |
| Y76/5 | Cylinder 5 fuel injector | 4C |
| Y76/6 | Cylinder 6 fuel injector | 4C |
