Remove/install alternator - AR15.40-P-5032W
ENGINES 276 in MODEL 172
| Remove/install | |||
| 1 | Detach ground line from battery | AR54.10-P-0003W | |
| Notes on battery | AH54.10-P-0001-01A | ||

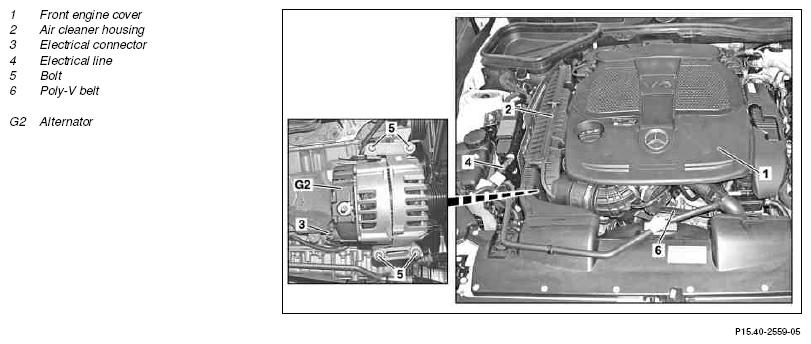

| 2 | Remove front engine cover (1) | ||
| 3 | Remove air filter housing (2). | *BA09.10-P-1001-01M | |
| *BA09.10-P-1002-01M | |||
| 4 | Remove poly-V belt (6) | AR13.20-P-0001W | |
| 5 | Detach cap, unscrew nut and remove electrical line (4) from alternator (G2) | *BA15.40-P-1002-01F | |
| 6 | Remove bolts (5) of alternator (G2) | *BA15.40-P-1001-01F | |
| 7 | Set ALT (G2) aside | ||
| 8 | Detach electrical connection (3) on alternator (G2) | ||
| 9 | Take alternator (G2) down and out | ||
| 10 | Install in the reverse order |
ALTERNATOR
| Number | Designation | Engine 276 | |
|---|---|---|---|
| BA15.40-P-1001-01F | Bolt, alternator to timing case | Nm | 20 |
| BA15.40-P-1002-01F | Nut, circuit B+ to alternator | Nm | 15 |
AIR FILTER
| Number | Designation | Engine 276 | |
|---|---|---|---|
| BA09.10-P-1001-01M | Bolt, air filter to cylinder head cover | Nm | 9 |
| BA09.10-P-1002-01M | Bolt, air filter to air intake pipe support brace | Nm | 9 |
