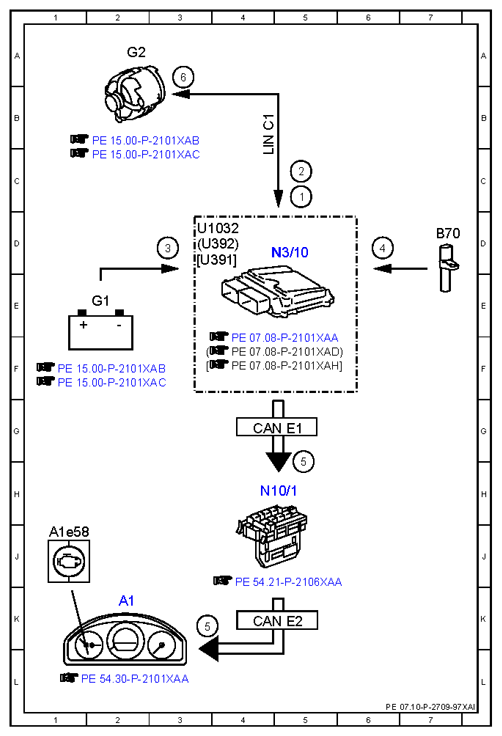

| 1 |
Alternator, status |
5C |
| 2 |
Circuit 61, status |
5C |
| 3 |
Circuit 30, status |
3D |
| 4 |
Engine speed, signal |
6D |
| 5 |
Instrument cluster, message |
3K |
| 5 |
Instrument cluster, message |
5H |
| 6 |
Alternator, request |
3A |
| A1 |
Instrument cluster |
2K |
| A1e58 |
Engine diagnosis indicator lamp |
1J |
| B70 |
Crankshaft Hall sensor |
7D |
| CAN E1 |
Chassis CAN 1 |
4G |
| CAN E2 |
Chassis CAN 2 |
4K |
| G1 |
On-board electrical system battery |
2E |
| G2 |
Alternator |
2A |
| LIN C1 |
Drive train LIN |
4B |
| N10/1 |
Front SAM control unit with fuse and relay module |
4H |
| N3/10 |
ME-SFI [ME] control unit |
5D |
| U1032 |
Valid for engine 278 and 157 |
3D |
| U391 |
Valid for gasoline engine 276.8 |
3D |
| U392 |
Valid for gasoline engine 276 except gasoline engine 276.8 |
3D |
