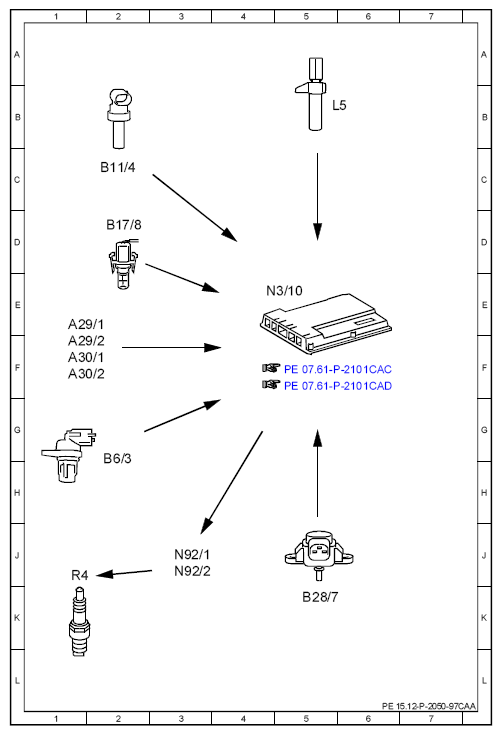

Electrical function schematic for ignition system - PE15.12-P-2050-97CAA
MODEL 216 with ENGINE 275 as of model year 09/AEJ 08
| Code: | Designation: | Position: |
|---|---|---|
| A29/1 | Front knock sensor (left side of engine) | 2E |
| A29/2 | Rear knock sensor (left side of engine) | 2F |
| A30/1 | Front knock sensor (right side of engine) | 2F |
| A30/2 | Rear knock sensor (right side of engine) | 2F |
| B11/4 | Coolant temperature sensor | 2C |
| B17/8 | Charge air temperature sensor | 2D |
| B28/7 | Pressure sensor downstream of throttle valve actuator | 5J |
| B6/3 | Camshaft Hall sensor, right cylinder bank | 2H |
| L5 | Crankshaft position sensor | 6B |
| N3/10 | ME-SFI [ME] control unit | 5E |
| N92/1 | ECI ignition module, right cylinder bank | 3J |
| N92/2 | ECI ignition module, left cylinder bank | 3J |
| R4 | Spark plugs | 1J |
