On-Board Diagnostic [Auto Light/Wiper Control Module)
>>
On-Board Diagnostic Wiring Diagram [Auto Light/Wiper Control Module]
On-Board Diagnostic Wiring Diagram [Auto Light/Wiper Control Module]

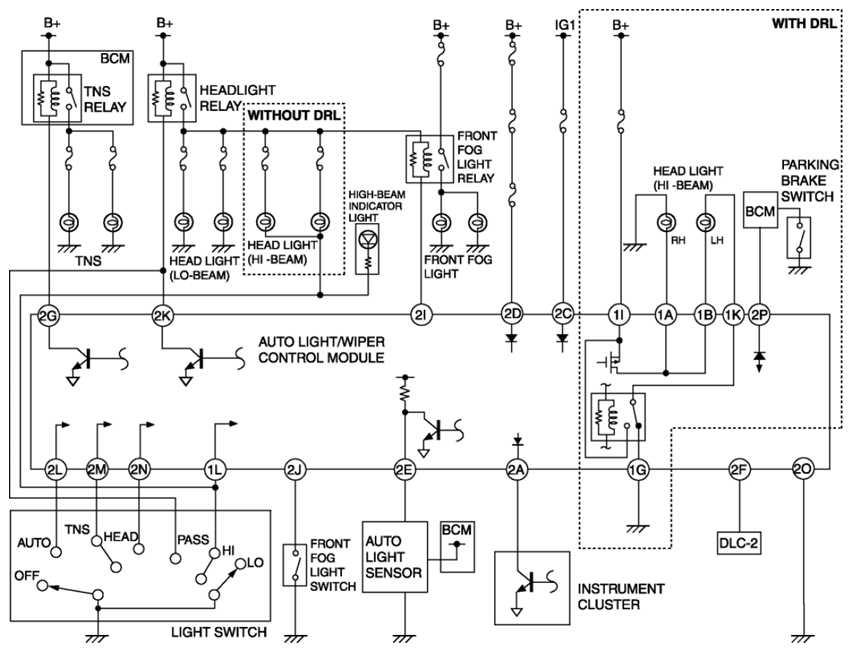

Fig 1: On-Board Diagnostic Wiring Diagram (Auto Light/Wiper Control Module)
