Air Conditioning - Exploded View
NOTE:
For information on Ford Color Coded Illustrations refer to COLOR-CODING - FORD
.

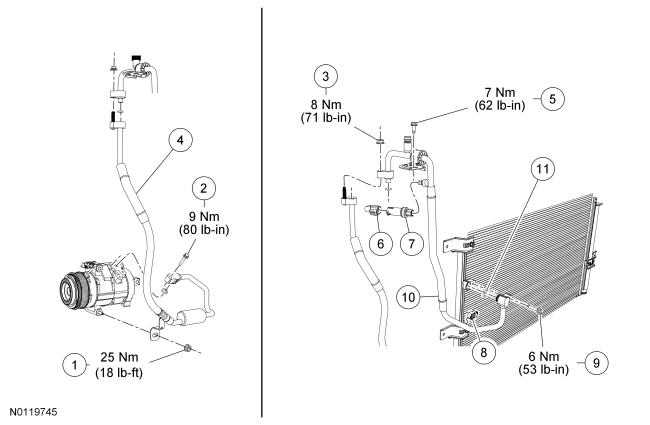

Compressor-to-Condenser Discharge Lines - 3.7L
| Item | Part Number | Description |
|---|---|---|
| 1 | W520413 | Compressor discharge line bracket nut |
| 2 | W500215 | A/C compressor discharge fitting bolt |
| 3 | W520413 | Compressor-to-condenser discharge line fitting nut |
| 4 | 19972 | Compressor-to-condenser discharge line (compressor side) |
| 5 | W707400 | Compressor-to-condenser discharge line bracket bolt |
| 6 | - | A/C pressure transducer electrical connector (part of 12B637) |
| 7 | 19D594 | A/C pressure transducer |
| 8 | W704005 | Compressor-to-condenser discharge line-to-radiator clip |
| 9 | W500215 | Condenser inlet fitting bolt |
| 10 | 19972 | Compressor-to-condenser discharge line (condenser side) |
| 11 | 19E889 | O-ring seal (3 required) |

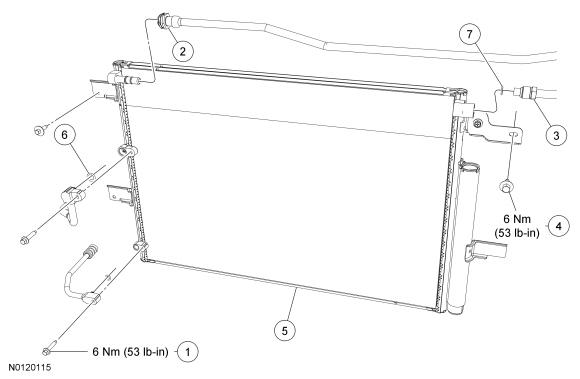

A/C Condenser/Transmission Combo Cooler - 3.7L
| Item | Part Number | Description |
|---|---|---|
| 1 | W500215 | Condenser fitting bolt (2 required) |
| 2 | - | Transmission cooler outlet line fitting (part of 7B028) |
| 3 | - | Transmission cooler inlet line fitting (part of 7C410) |
| 4 | W704652 | AC condenser bolt (2 required) |
| 5 | - | A/C condenser/transmission combo cooler |
| 6 | 19E889 | O-ring seal (2 required) |
| 7 | - | O-ring seal |

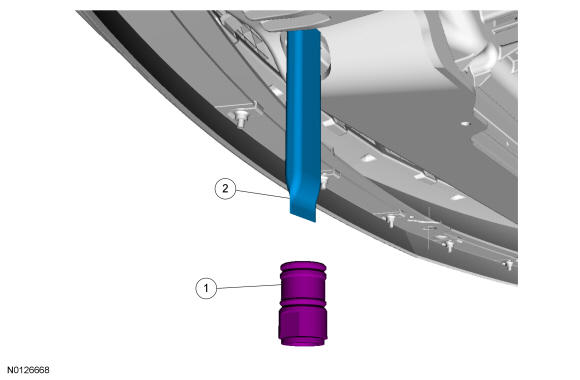

Desiccant Bag
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Receiver/drier plug (part of 19C836 kit) |
| 2 | 19C836 | Receiver/drier desiccant bag |

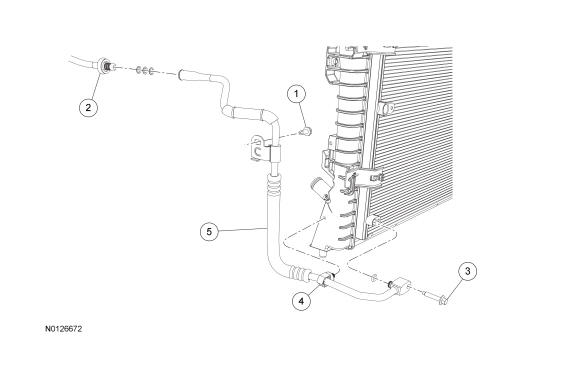

Condenser-Side Condenser-to-Evaporator Line
| Item | Part Number | Description |
|---|---|---|
| 1 | W707399 | Condenser-to-evaporator line bracket bolt |
| 2 | - | Condenser-to-evaporator line spring lock coupling (part of 19835) |
| 3 | W500215 | Condenser outlet fitting bolt |
| 4 | W704005 | Condenser-to-evaporator line radiator clip |
| 5 | 19835 | Condenser side condenser-to-evaporator line |

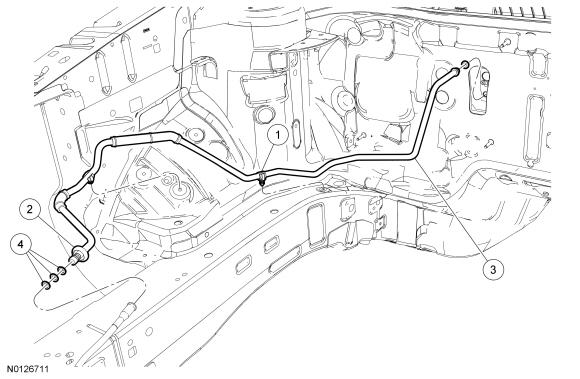

Evaporator-Side Condenser-to-Evaporator Line
| Item | Part Number | Description |
|---|---|---|
| 1 | 19D721 | Condenser-to-evaporator line clip (2 required) |
| 2 | - | Condenser-to-evaporator line spring lock coupling (part of 19835) |
| 3 | 19835 | Evaporator side condenser-to-evaporator line |
| 4 | 19E889 | O-ring seal (4 required) |

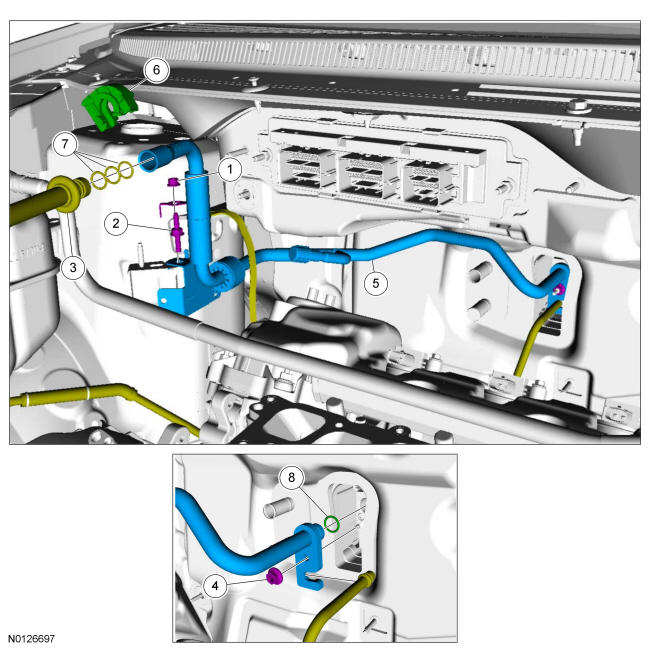

Evaporator Outlet Line
| Item | Part Number | Description |
|---|---|---|
| 1 | W520413 | Ground strap nut |
| 2 | N806925 | Evaporator outlet line bracket stud bolt |
| 3 | - | Evaporator outlet line spring lock coupling (part of 19835) |
| 4 | W707142 | Thermostatic Expansion Valve (TXV) fitting nut |
| 5 | 19835 | Evaporator outlet line |
| 6 | 19E746 | Spring lock coupling secondary latch |
| 7 | 19E889 | O-ring seal (3 required) |
| 8 | 19E889 | O-ring seal |
- 1.NOTE: The O-ring seals used on this vehicle are not interchangeable with all similarly sized O-ring seals used on other Ford products. Use only the O-ring seals that are specified for this vehicle. Refer to the Ford Catalog Advantage™.
Refer to the procedures and/or exploded views in this article for any Warnings, Notices, Notes, Materials, Specifications, and Special Tools. Items in the exploded views may not be listed in order of removal.
