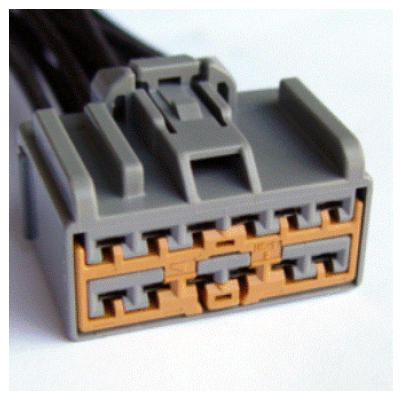

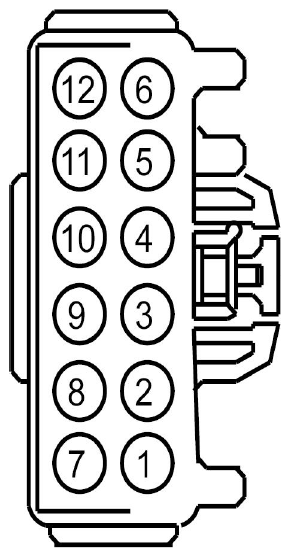

Seat Control Switch, Left Connector End View (C3016)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPS27 (BU-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | with memory |
| 1 | CPS27 (BU-BN) | 14 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | without memory |
| 2 | CPS25 (WH-VT) | 14 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT UP | without memory |
| 2 | CPS25 (WH-VT) | 20 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT UP | with memory |
| 3 | GD143 (BK-VT) | 12 | GROUND - PILLAR B LEFT | without memory |
| 3 | GD133 (BK) | 20 | GROUND - PILLAR A LEFT | with memory |
| 4 | CPS23 (GN-VT) | 20 | SWITCH - SEAT ADJUST. DRIVER FORWARD | with memory |
| 4 | CPS23 (GN-VT) | 14 | SWITCH - SEAT ADJUST. DRIVER FORWARD | without memory |
| 5 | SBB74 (YE-RD) | 12 | FUSE - 74 OR CIRCUIT BREAKER | without memory |
| 5 | SBP12 (GN-RD) | 20 | FUSE - 12 OR CIRCUIT BREAKER | with memory |
| 6 | CPS24 (GY) | 20 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT DOWN | with memory |
| 6 | CPS24 (GY) | 14 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT DOWN | without memory |
| 7 | CPS18 (BN-GN) | 12 | SWITCH - DRIVER LUMBAR PUMP | without memory |
| 7 | CPS18 (BN-GN) | 20 | SWITCH - DRIVER LUMBAR PUMP | with memory |
| 8 | CPS30 (VT-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER RECLINE REARWARD | with memory |
| 8 | CPS30 (VT-BN) | 12 | SWITCH - SEAT ADJUST. DRIVER RECLINE REARWARD | without memory |
| 9 | CPS28 (GN) | 20 | SWITCH - SEAT ADJUST. DRIVER REARWARD | with memory |
| 9 | CPS28 (GN) | 14 | SWITCH - SEAT ADJUST. DRIVER REARWARD | without memory |
| 10 | CPS19 (GY-VT) | 20 | LUMBAR DRIVER MOTOR RELEASE | with memory |
| 10 | CPS19 (GY-VT) | 12 | LUMBAR DRIVER MOTOR RELEASE | without memory |
| 11 | CPS29 (WH-BN) | 12 | SWITCH - DRIVER LUMBAR RELEASE | without memory |
| 11 | CPS29 (WH-BN) | 20 | SWITCH - DRIVER LUMBAR RELEASE | with memory |
| 12 | CPS26 (YE-BU) | 20 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | with memory |
| 12 | CPS26 (YE-BU) | 14 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | without memory |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-396 | Service Part Number: 3U2Z-14S411-BKA Gauge: 12 Pin material: Tin Cavities: 12 Vehicle Uses
|
