Generator - Diesel Engines, Single Generator: Notes
WARNING: This page is about a different car, the 2009 Ford RV Cutaway, 2009 Ford Econoline, 2009 Ford E450 Super Duty, and 2009 Ford Cutaway. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
This procedure also applies to the primary generator of the dual generator system.

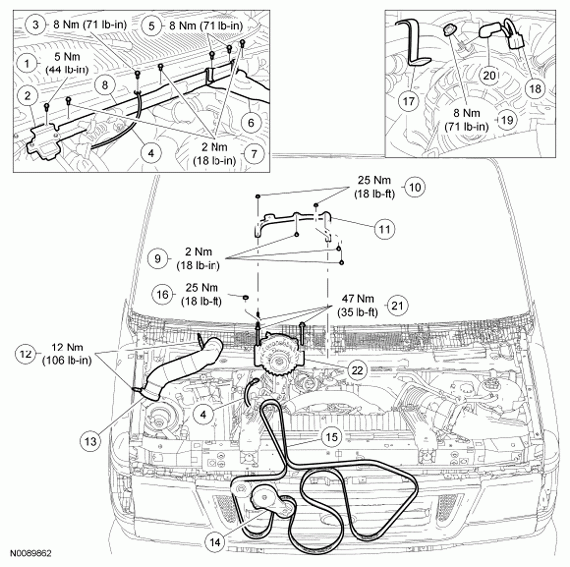

PART DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | N605889 | Manifold Absolute Pressure (MAP) sensor bolt |
| 2 | 9S428 | MAP sensor |
| 3 | - | Ground strap bolt |
| 4 | 19A095 | Ground strap |
| 5 | N807309 | Power steering fluid reservoir bracket bolts (2 required) |
| 6 | 10153 | Power steering fluid reservoir bracket |
| 7 | - | Cowl wiring harness bolts (3 required) |
| 8 | - | Cowl wiring harness |
| 9 | W500213 | Charge Air Cooler (CAC) tube bracket screws (3 required) |
| 10 | W520111 | CAC tube bracket stud nuts (2 required) |
| 11 | - | CAC tube bracket |
| 12 | 6K786 | CAC tube clamps (2 required) |
| 13 | 6K769 | CAC tube |
| 14 | 6B209 | Accessory drive belt tensioner |
| 15 | 8620 | Accessory drive belt |
| 16 | - | Transmission level indicator tube bracket nut |
| 17 | - | Transmission level indicator tube bracket |
| 18 | - | Generator electrical connector (part of 14305) |
| 19 | - | Generator B+ terminal nut (part of 10300) |
| 20 | - | Generator B+ terminal (part of 14305) |
| 21 | N606068 | Generator bolts (3 required) |
| 22 | 10300 | Generator |
