Driver Power Seat Control Switch C352

WARNING: This page is about a different car, the 2003 Lincoln Aviator. However, it is still accessible from the selected car via links, so may be relevant.

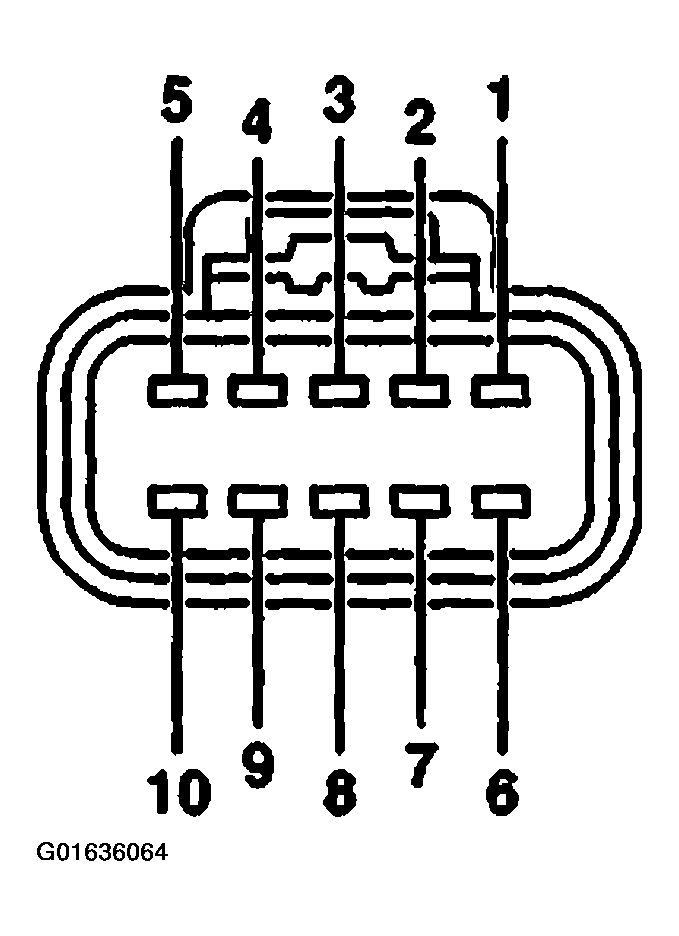

Fig 1: Identifying Driver Power Seat Control Switch C352 Connector Terminals
G01636064Courtesy of FORD MOTOR CO.

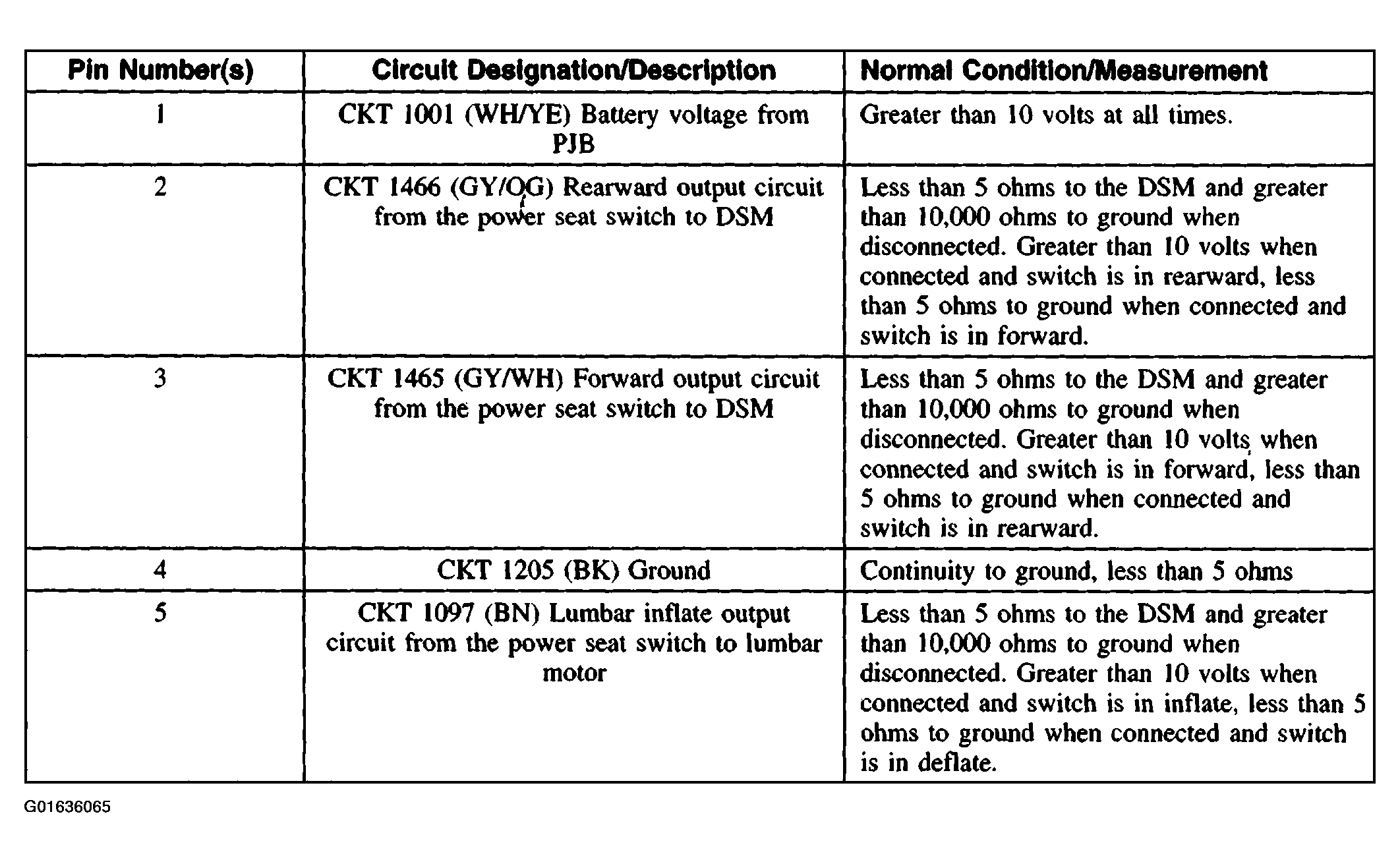

Fig 2: Driver Power Seat Control Switch C352 Connector Terminals Specifications (1 Of 2)
G01636065Courtesy of FORD MOTOR CO.

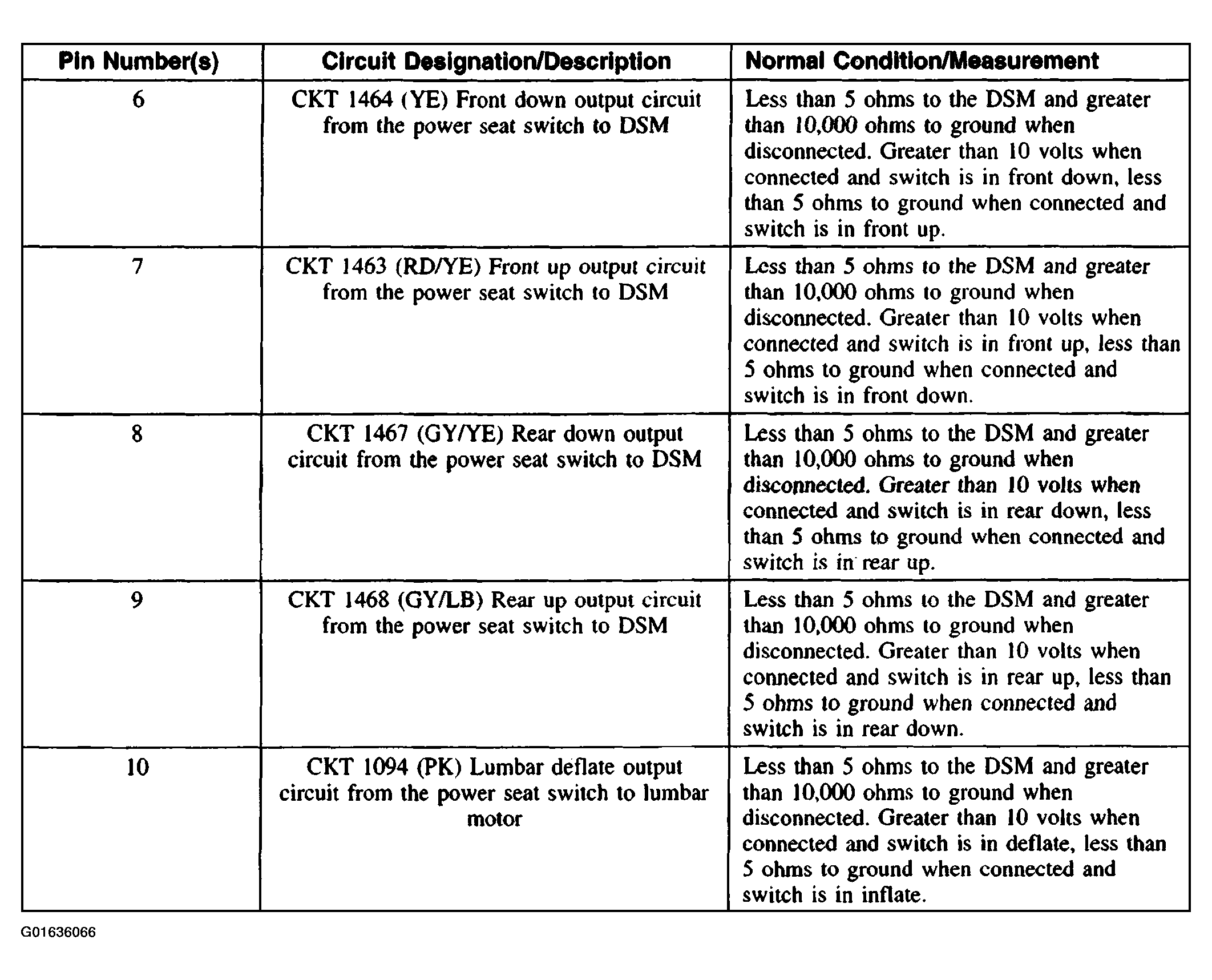

Fig 3: Driver Power Seat Control Switch C352 Connector Terminals Specifications (2 Of 2)
G01636066Courtesy of FORD MOTOR CO.
