Caution / Notice / Hint
The necessary procedures (adjustment, calibration, initialization, or registration) that must be performed after parts are removed and installed, or replaced during air fuel ratio sensor removal/installation are shown below.
NECESSARY PROCEDURES AFTER PARTS REMOVED/INSTALLED/REPLACED
| Replaced Part or Performed Procedure | Necessary Procedure | Effect/Inoperative Function when Necessary Procedure not Performed | Link |
|---|---|---|---|
|
Inspection after repair |
|
w/ Canister Pump Module: Refer to INITIALIZATION [12/2021 - ] w/o Canister Pump Module: Refer to INITIALIZATION [12/2021 - ] |

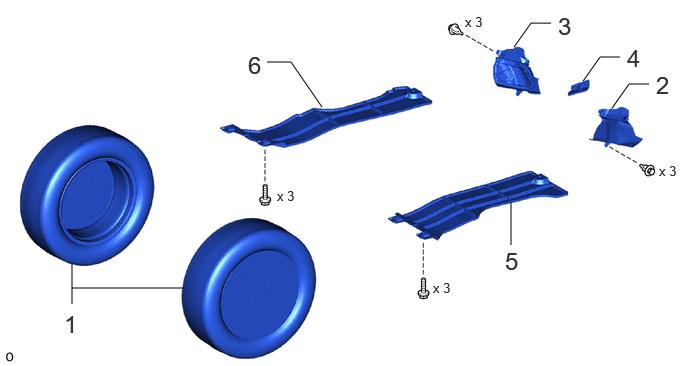

COMPONENTS (REMOVAL)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | FRONT WHEEL | - | - | - | - |
| 2 | FRONT FENDER APRON TRIM PACKING D | 53785B | - | - | - |
| 3 | FRONT FENDER APRON TRIM PACKING C | 53784 | - | - | - |
| 4 | BRAKE TUBE HEAT INSULATOR | 47393 | - | - | - |
| 5 | FRAME UNDER COVER ASSEMBLY LH | 51450C | - | - | - |
| 6 | FRAME UNDER COVER ASSEMBLY RH | 51430A | - | - | - |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 7 | AIR FUEL RATIO SENSOR | 89467B | See step 7 | - | - |
| 8 | NO. 2 AIR FUEL RATIO SENSOR | 89467C | See step 8 | - | - |
| 9 | NO. 3 AIR FUEL RATIO SENSOR | 89467D | See step 9 | - | - |
| 10 | NO. 4 AIR FUEL RATIO SENSOR | 89467E | See step 10 | - | - |
