Components [10/2020 - ]
Fig 1: Steering Angle Sensor Replacement Components With Torque Specifications [10/2020 - ] (1 Of 4)

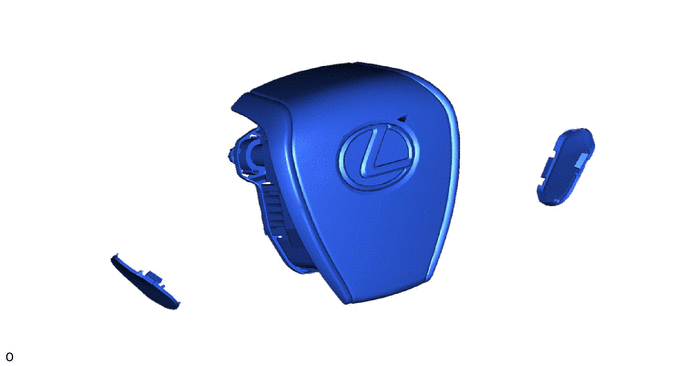

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NEGATIVE AUXILIARY BATTERY TERMINAL | *2 | LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | HORN BUTTON ASSEMBLY | *2 | LOWER NO. 2 STEERING WHEEL COVER |
| *3 | LOWER NO. 3 STEERING WHEEL COVER | - | - |

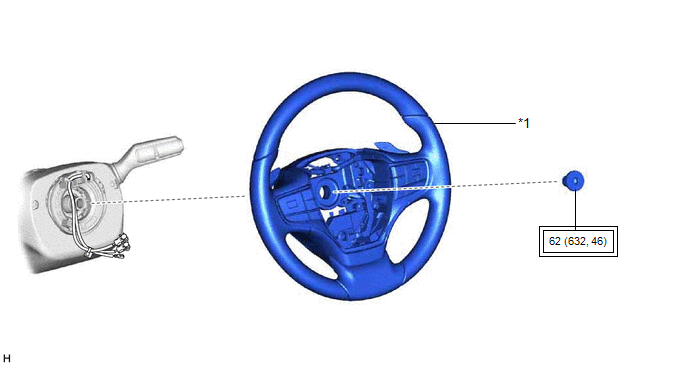

Fig 3: Steering Angle Sensor Replacement Components With Torque Specifications [10/2020 - ] (3 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | STEERING WHEEL ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

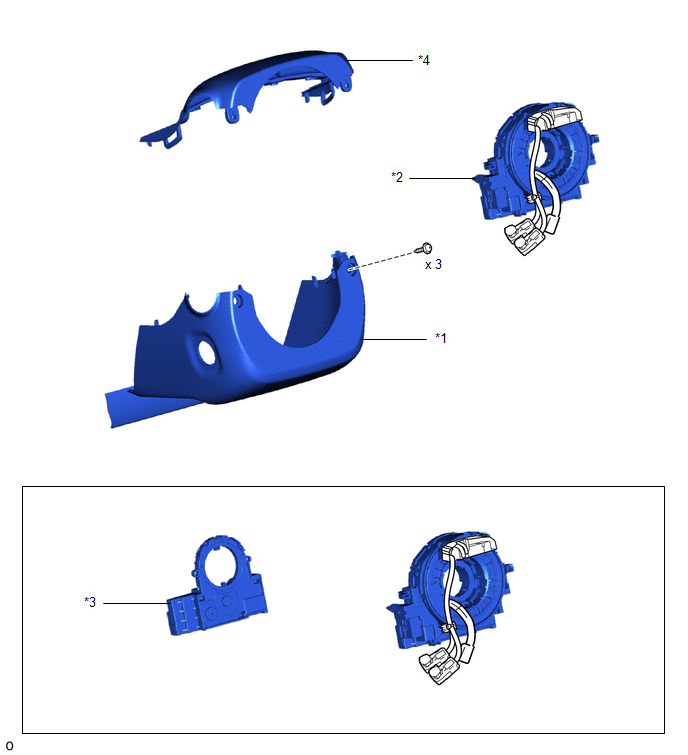

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | LOWER STEERING COLUMN COVER | *2 | SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY |
| *3 | STEERING SENSOR | *4 | UPPER STEERING COLUMN COVER |
