Components [12/2017 - 10/2020]

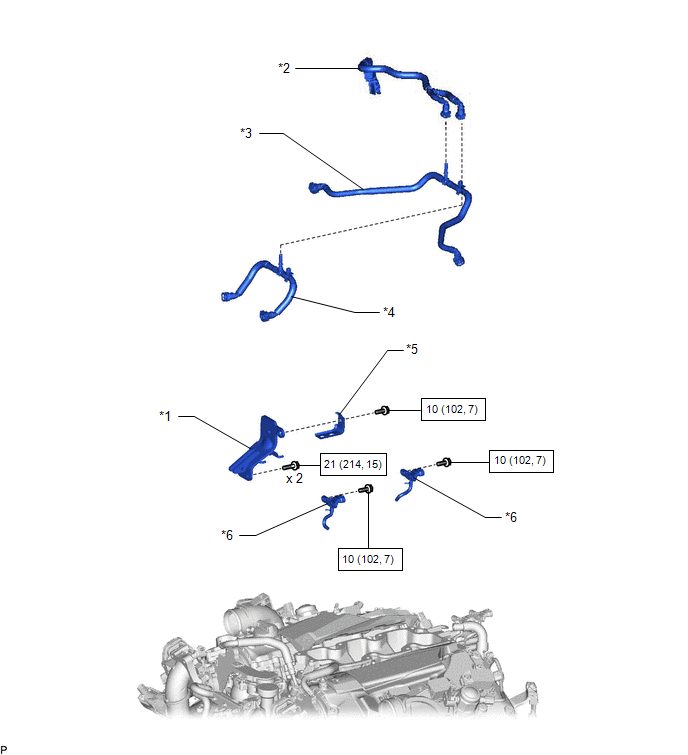

Fig 1: Fuel Pressure Sensor Replacement Components With Torque Specifications [12/2017 - 10/2020] (1 Of 2)
| *1 | FUEL HOSE PROTECTOR | *2 | FUEL TUBE SUB-ASSEMBLY |
| *3 | FUEL TUBE SUB-ASSEMBLY | *4 | FUEL TUBE SUB-ASSEMBLY |
| *5 | FUEL HOSE BRACKET | *6 | NO. 2 TURBO PRESSURE SENSOR |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

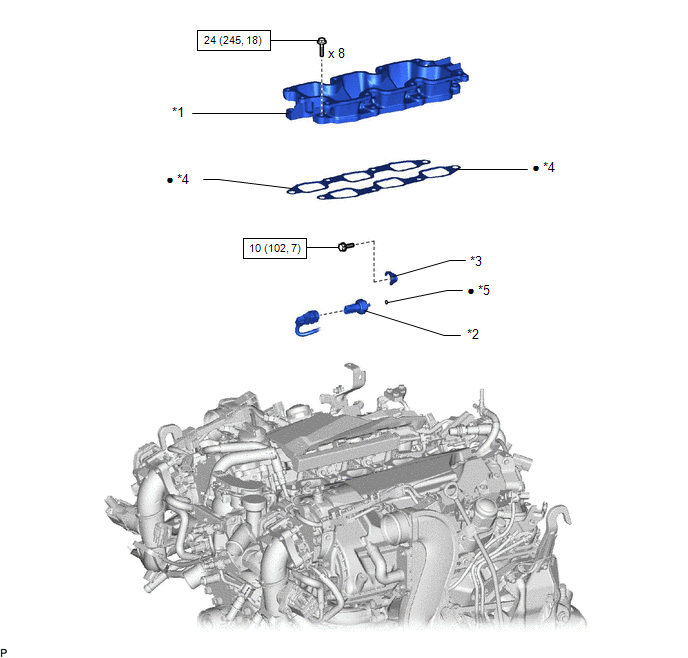

Fig 2: Fuel Pressure Sensor Replacement Components With Torque Specifications [12/2017 - 10/2020] (2 Of 2)
| *1 | INTAKE MANIFOLD | *2 | NO. 2 FUEL PRESSURE SENSOR |
| *3 | NO. 2 FUEL PRESSURE SENSOR HOLDER | *4 | GASKET |
| *5 | O-RING | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
