Components [10/2020 - ]

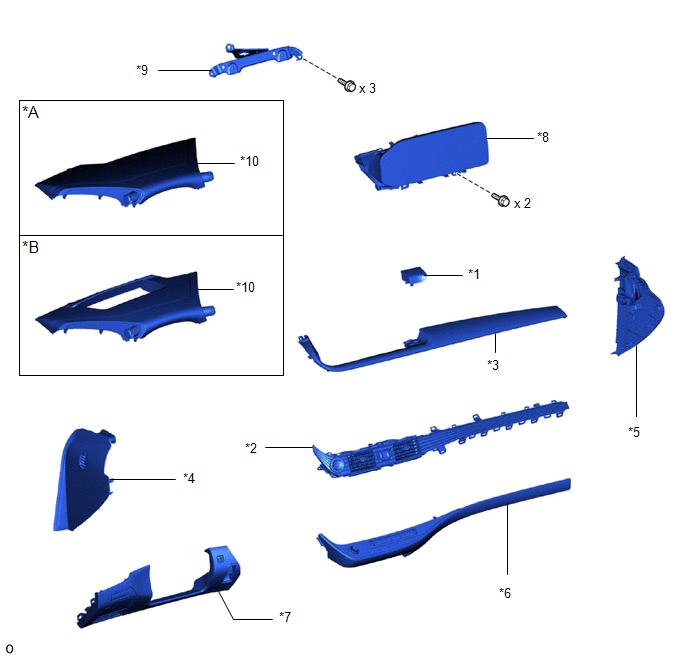

Fig 1: Multi-Display Replacement Components [10/2020 - ] (1 Of 2)
GTY970840Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A w/o Headup Display *B w/ Headup Display
*1 CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY *2 INSTRUMENT CLUSTER FINISH PANEL GARNISH ASSEMBLY
*3 INSTRUMENT PANEL SAFETY PAD INSERT SUB-ASSEMBLY *4 INSTRUMENT SIDE PANEL LH
*5 INSTRUMENT SIDE PANEL RH *6 LOWER INSTRUMENT PANEL FINISH PANEL ASSEMBLY
*7 LOWER NO. 1 INSTRUMENT PANEL PAD SUB-ASSEMBLY *8 MULTI-DISPLAY ASSEMBLY
*9 MULTI-DISPLAY CONTROLLER BRACKET A *10 NO. 1 INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY
Fig 2: Multi-Display Replacement Components [10/2020 - ] (2 Of 2)
GTY971125Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 CLOCK ASSEMBLY *2 MULTI-DISPLAY
*3 MULTI-DISPLAY ASSEMBLY *4 MULTI-MEDIA MODULE COVER
