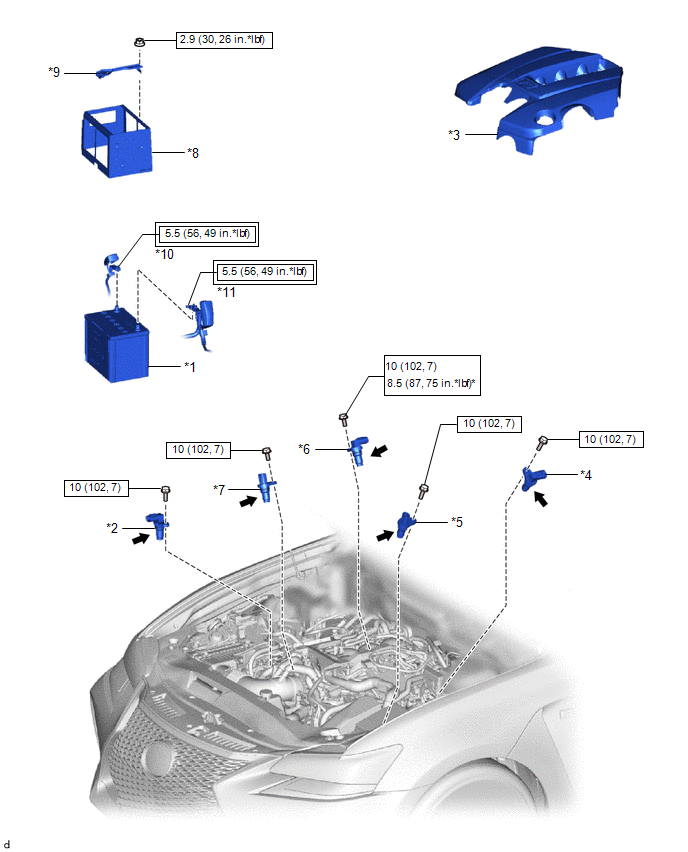

| Callout |
Description |
Callout |
Description |
| *1 |
BATTERY |
*2 |
CAMSHAFT POSITION SENSOR |
| *3 |
V-BANK COVER SUB-ASSEMBLY |
*4 |
VVT SENSOR (for Intake Side of Bank 1) |
| *5 |
VVT SENSOR (for Exhaust Side of Bank 1) |
*6 |
VVT SENSOR (for Intake Side of Bank 2) |
| *7 |
VVT SENSOR (for Exhaust Side of Bank 2) |
*8 |
BATTERY INSULATOR |
| *9 |
BATTERY CLAMP |
*10 |
POSITIVE BATTERY TERMINAL |
| *11 |
NEGATIVE BATTERY TERMINAL |
- |
- |
 |
Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) |
 |
N*m (kgf*cm, ft.*lbf): Specified torque |
| * |
For use with a union nut wrench |
 |
ENGINE OIL |
